Comment fonctionnent les montres chronographes pour homme

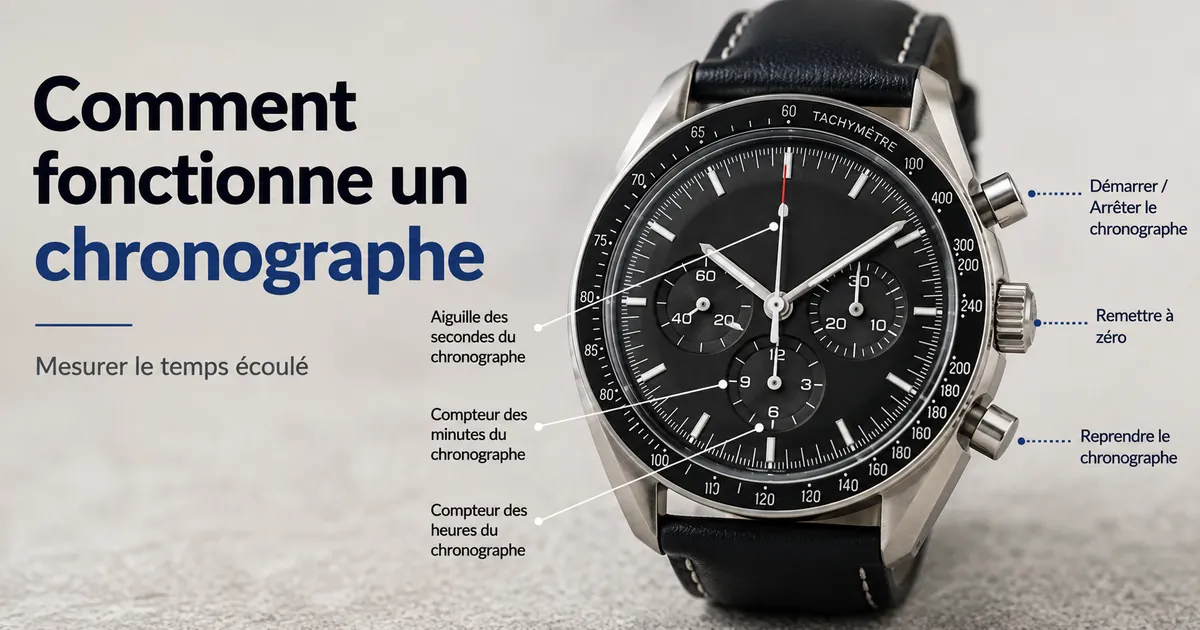

Une montre chronographe pour homme associe l'affichage normal de l'heure à une fonction chronographe qui fonctionne comme un chronomètre tandis que la montre continue d'indiquer l'heure courante. Seiko définit cette fonction comme la mesure d'un temps écoulé tout en indiquant l'heure courante, de sorte que les montres chronographes pour homme séparent l'affichage ordinaire de l'heure de la mesure du temps écoulé.
Une montre chronographe pour homme associe l'affichage normal de l'heure à une fonction chronographe qui fonctionne comme un chronomètre tandis que la montre continue d'indiquer l'heure courante.
L'heure normale est indiquée par les aiguilles de chronométrage de la montre, tandis que le chronographe utilise des aiguilles ou des compteurs dédiés pour afficher l'intervalle mesuré ; la disposition exacte dépend du modèle. Par exemple, Seiko précise que ses mouvements mécaniques 8R46 et 8R48 utilisent une aiguille centrale de chronomètre pour les secondes et une aiguille de chronomètre pour les minutes avec une échelle de 30 minutes, tandis que le 8R48 dispose en plus d'une aiguille de chronomètre pour les heures et peut mesurer jusqu'à 12 heures ; le 8R46 mesure jusqu'à 30 minutes.
Les poussoirs commandent le chronographe, les aiguilles et les sous-cadrans communiquent le résultat, et le mouvement fournit le mécanisme de la montre qui actionne ces fonctions.
Les poussoirs commandent le chronographe, les aiguilles et les sous-cadrans communiquent le résultat, et le mouvement fournit le mécanisme de la montre qui actionne ces fonctions. Dans les chronographes mécaniques Seiko 8R46 et 8R48, le bouton A démarre et arrête le chronométrage et le bouton B effectue la remise à zéro ; l'exemple documenté par Seiko enregistre un temps écoulé de 20 minutes 41 secondes en utilisant la séquence de démarrage, d'arrêt et de remise à zéro. Les chronographes mécaniques et à quartz peuvent utiliser des mécanismes et des dispositions d'affichage différents, ces affectations des commandes et ces compteurs doivent être considérés comme spécifiques au modèle plutôt qu'universels.
Un tachymètre est propre au modèle plutôt qu'essentiel à la fonction chronographe : Seiko documente des modèles de chronographes sans tachymètre et précise que sa position peut différer selon la conception du modèle lorsqu'il est présent. Le principe de fonctionnement reste la relation entre l'heure normale, la mesure du temps écoulé, les commandes, les affichages et le mouvement ; le réglage, les procédures de remise à zéro au-delà du fonctionnement de base, l'alignement des aiguilles et le dépannage nécessitent les instructions de la montre ou du mouvement concerné.
Table des matières

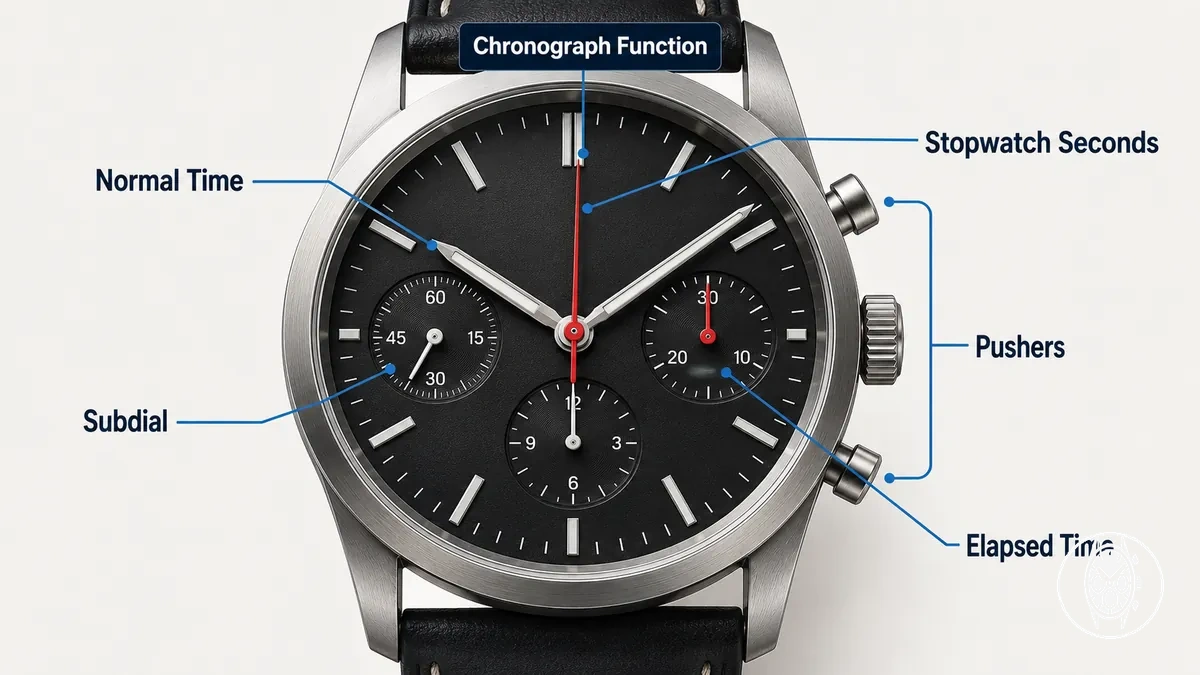

Ce que fait la fonction chronographe dans une montre pour homme
La fonction chronographe est une fonction de chronomètre intégrée à une montre qui peut continuer à afficher l'heure normale pendant qu'un intervalle séparé est chronométré. Sa fonction explicite est la mesure du temps écoulé.
Sa fonction explicite est la mesure du temps écoulé.
La fonction chronographe mesure l'intervalle entre le démarrage et l'arrêt du chronomètre, tandis que le cadran de la montre continue d'afficher l'heure normale avec ses aiguilles des heures et des minutes. Selon le modèle, des aiguilles de chronographe dédiées et des sous-cadrans ou compteurs affichent les secondes, minutes ou heures écoulées, tandis que les poussoirs fournissent les commandes pour démarrer, arrêter et remettre à zéro l'affichage du chronométrage. Cette séparation entre la fonction de chronométrage, ses commandes et ses affichages clarifie ce que signifie montre chronographe.
Le chronographe est la fonction elle-même ; les poussoirs sont des pièces de commande, tandis que les sous-cadrans, les compteurs et les aiguilles de chronographe dédiées sont des pièces d'affichage qui aident à l'utiliser ou à la lire. Leur nombre et leur disposition sont spécifiques au modèle et non des caractéristiques définitoires de la fonction chronographe.

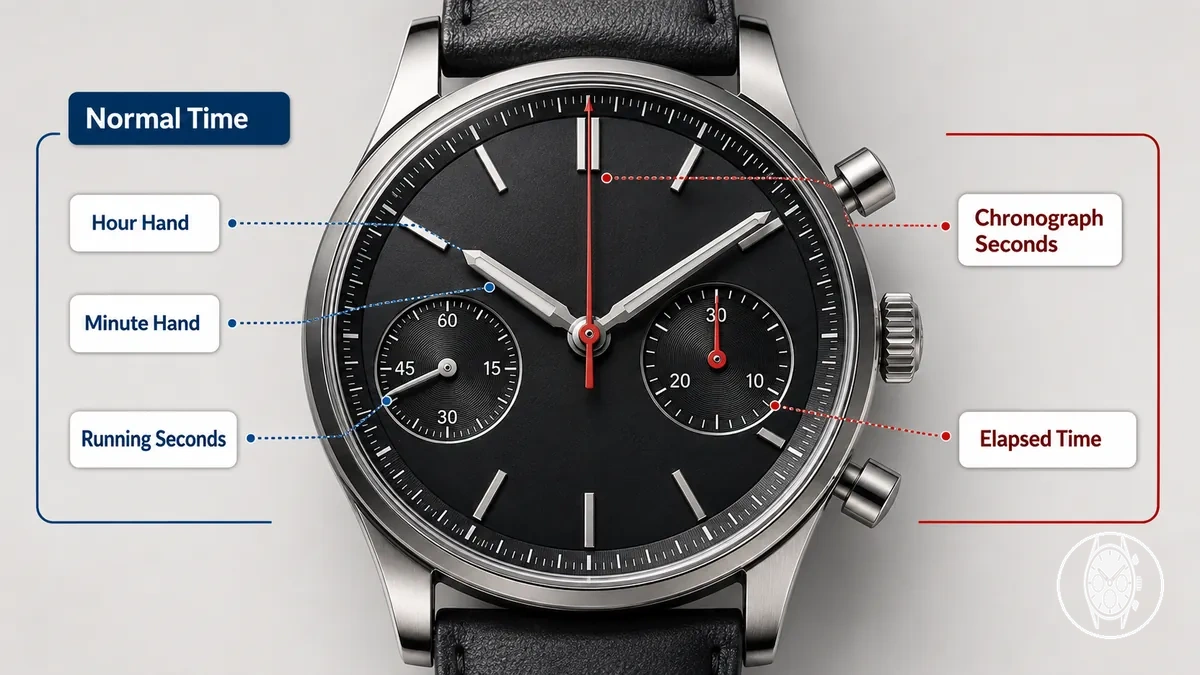

Comment le chronométrage du chronographe fonctionne parallèlement à l'affichage normal de l'heure
Le chronométrage du chronographe peut fonctionner parallèlement à l'affichage normal de l'heure car les deux couches de chronométrage ont des rôles d'affichage distincts : l'aiguille des heures et l'aiguille des minutes continuent d'indiquer l'heure courante tandis que la couche du chronomètre enregistre le temps écoulé. Seiko spécifie ce comportement simultané pour ses mouvements chronographes mécaniques 8R46 et 8R48, séparant le chronométrage du chronomètre de l'affichage normal de l'heure.
Sur les calibres Seiko 8R46 et 8R48, l'affichage normal de l'heure utilise l'aiguille des heures, l'aiguille des minutes et la petite aiguille des secondes courantes, tandis que le chronométrage du chronographe utilise une aiguille centrale des secondes du chronographe et un compteur des minutes du chronomètre avec une échelle de 30 minutes. Seiko spécifie que le 8R46 mesure le temps écoulé jusqu'à 30 minutes, tandis que le 8R48 ajoute une aiguille des heures du chronomètre et mesure jusqu'à 12 heures, démontrant que la capacité du compteur et les indicateurs affichés dépendent du mouvement. Le contraste ci-dessous sépare les rôles des deux couches de chronométrage sans impliquer que chaque chronographe utilise la même disposition du cadran.
| Rôle d'affichage | Affichage normal de l'heure | Chronométrage du chronographe |
|---|---|---|
| Valeur affichée | Heure courante | Temps écoulé |
| Aiguilles ou indicateurs | Aiguille des heures, aiguille des minutes et secondes courantes | Secondes du chronographe et compteurs de temps écoulé dépendant du mouvement |
Pour un exemple de limite spécifique au modèle, Seiko spécifie que le démarrage de son chronomètre 8R46 ou 8R48 commence le mouvement des indicateurs des secondes et des minutes du chronographe tandis que le mouvement continue l'affichage normal de l'heure. Sur une montre fonctionnant correctement avec cette conception, le démarrage du chronométrage du chronographe modifie donc normalement l'affichage du temps écoulé plutôt que l'affichage de l'heure en heures et minutes ; la disposition exacte des indicateurs et la capacité de chronométrage restent dépendantes du mouvement.

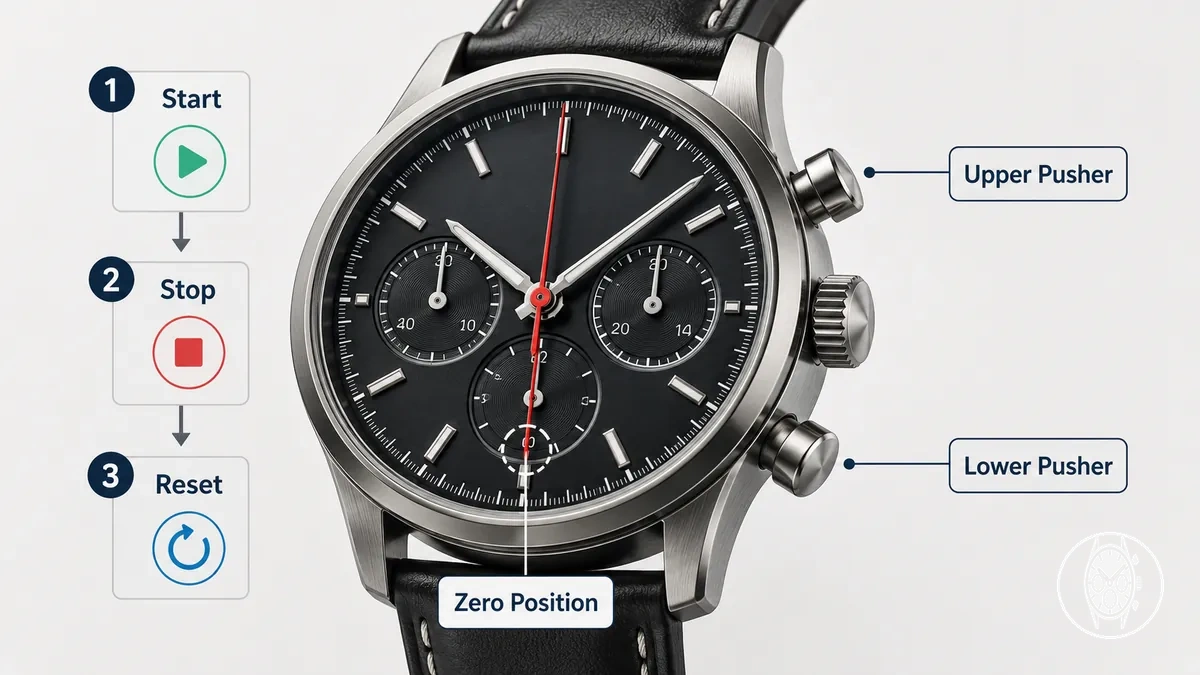

Comment les poussoirs démarrent, arrêtent et remettent à zéro le chronographe
Les poussoirs du chronographe contrôlent le cycle de chronométrage de base en démarrant le temps écoulé, en arrêtant la mesure et en remettant l'aiguille et les compteurs du chronographe à la position zéro. Seiko spécifie le bouton A pour le démarrage et l'arrêt et le bouton B pour la remise à zéro sur les calibres 8R46 et 8R48, tandis que Citizen spécifie un bouton de démarrage/arrêt en haut à droite et un bouton de remise à zéro en bas à droite sur le calibre B620, la disposition exacte des boutons est sujette à des variations selon le modèle.
Le démarrage du chronographe déplace ses indicateurs de chronométrage de zéro pour enregistrer le temps écoulé, tandis que l'arrêt maintient l'intervalle mesuré pour la lecture. Les instructions Seiko pour les 8R46/8R48 donnent un exemple numérique dans lequel le bouton A démarre et arrête une mesure à 20 minutes 41 secondes avant que le bouton B ne ramène les indicateurs du chronomètre à 0 minute 0 seconde.
- Démarrer le chronométrage : Actionner le poussoir de démarrage/arrêt du modèle ; Seiko attribue cette action au bouton A sur les 8R46/8R48, tandis que Citizen l'attribue au bouton en haut à droite sur le B620. L'aiguille du chronographe commence alors à afficher le temps écoulé ; consultez le manuel d'utilisation du modèle plutôt que de supposer la même position du poussoir sur un autre mouvement.
- Arrêter le chronométrage : Actionner à nouveau le même poussoir de démarrage/arrêt. Les indicateurs du chronographe s'arrêtent au temps écoulé mesuré ; l'exemple documenté par Seiko pour les 8R46/8R48 s'arrête à 20 minutes 41 secondes, tandis que l'affectation normale des commandes reste spécifique au mouvement.
- Remettre à zéro : Après avoir arrêté le chronographe, actionner le poussoir de remise à zéro attribué pour ramener ses indicateurs de chronométrage à leur position de remise à zéro. Les instructions de Citizen pour le B620 spécifient le bouton en bas à droite pour la remise à zéro lorsque le chronographe est arrêté, et Seiko spécifie le bouton B sur les 8R46/8R48 pour ramener son affichage du chronomètre à 0 minute 0 seconde ; comme le comportement de remise à zéro peut différer selon le mouvement, la condition d'arrêt avant la remise à zéro doit être confirmée dans le manuel d'utilisation concerné.
Pour les détails de fonctionnement au-delà de cette séquence de base des poussoirs, y compris les commandes pour un mouvement spécifique, consultez how to use a chronograph watch.
Démarrer et arrêter le temps écoulé
Une pression sur un poussoir démarre l'intervalle de chronométrage actif, provoquant le déplacement de l'aiguille du chronographe et l'accumulation du temps écoulé ; une seconde pression sur la commande de démarrage/arrêt du modèle arrête l'intervalle et maintient la valeur mesurée sur l'affichage arrêté. Seiko spécifie ce comportement de démarrage-arrêt pour les calibres 8R46 et 8R48, où le bouton A démarre et arrête le chronomètre, bien que le style de mouvement de l'aiguille du chronographe et la sensation exacte du bouton dépendent du modèle.
Les indicateurs du chronographe restent alors à cette valeur de temps écoulé pour la lecture, rendant directement visible le passage d'un intervalle de chronométrage actif à un affichage arrêté.
Par exemple, les instructions d'utilisation de Seiko pour les calibres 8R46 et 8R48 montrent le bouton A démarrant le chronomètre et une seconde pression sur le bouton A l'arrêtant à 20 minutes 41 secondes. Les indicateurs du chronographe restent alors à cette valeur de temps écoulé pour la lecture, rendant directement visible le passage d'un intervalle de chronométrage actif à un affichage arrêté.

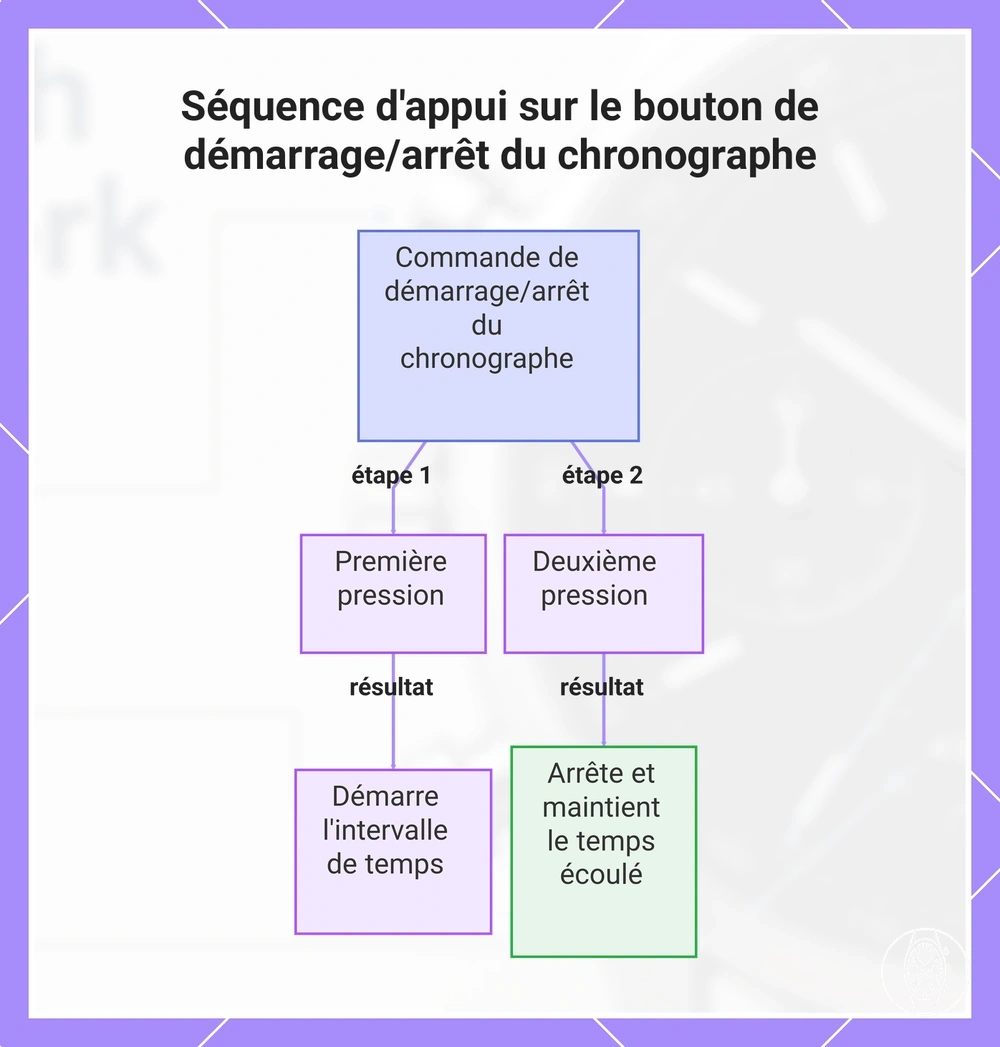

Ce graphique montre comment appuyer deux fois sur le bouton A contrôle le chronographe : la première pression démarre le chronométrage, la seconde arrête et maintient le temps écoulé.
Ce graphique montre comment appuyer deux fois sur le bouton A contrôle le chronographe : la première pression démarre le chronométrage, la seconde arrête et maintient le temps écoulé.
Remettre le chronographe à zéro
La remise à zéro ramène les indicateurs du chronographe à leur position zéro ou position de départ en actionnant le poussoir de remise à zéro du modèle après que le chronographe a été arrêté lorsque le mouvement l'exige. Citizen spécifie que le calibre B620 doit être dans un état de chronographe arrêté avant que son bouton de remise à zéro en bas à droite soit enfoncé, tandis que Seiko attribue la remise à zéro du chronomètre au bouton B sur les calibres 8R46 et 8R48, démontrant un comportement dépendant du modèle dans la commande et la séquence de remise à zéro.
La remise à zéro de l'affichage du chronographe ramène ses indicateurs de temps écoulé à leur alignement de départ ; elle ne règle ni ne modifie l'affichage normal de l'heure de la montre.
Attention : Confirmez le manuel d'utilisation du mouvement car l'affectation du poussoir de remise à zéro, l'exigence d'arrêt avant la remise à zéro et l'alignement des indicateurs à la position zéro peuvent différer selon le modèle. La remise à zéro de l'affichage du chronographe ramène ses indicateurs de temps écoulé à leur alignement de départ ; elle ne règle ni ne modifie l'affichage normal de l'heure de la montre.

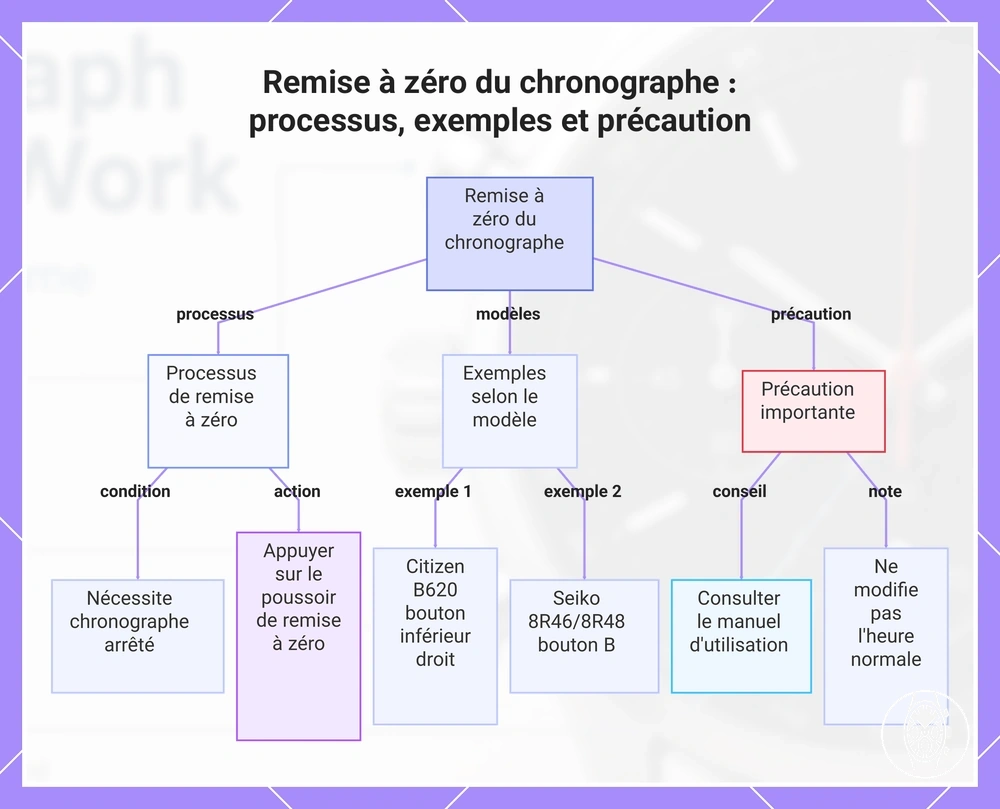

Ce graphique explique le processus de remise à zéro d'un chronographe, avec des exemples spécifiques à certains modèles et une précaution importante concernant la consultation du manuel d'utilisation.
Ce graphique explique le processus de remise à zéro d'un chronographe, avec des exemples spécifiques à certains modèles et une précaution importante concernant la consultation du manuel d'utilisation.
Comment les aiguilles et les sous-cadrans affichent le temps écoulé
Les aiguilles du chronographe et les sous-cadrans convertissent le temps écoulé en valeurs lisibles distinctes : l'aiguille des secondes du chronographe indique les secondes écoulées, un compteur des minutes indique les minutes accumulées, un compteur des heures indique les heures accumulées lorsqu'il est présent, et les secondes courantes appartiennent à l'affichage normal de l'heure plutôt qu'à l'affichage du chronomètre. Cela crée une relation claire entre la partie d'affichage, la valeur mesurée et la condition de lecture.
Cela crée une relation claire entre la partie d'affichage, la valeur mesurée et la condition de lecture.
La disposition du cadran dépend du modèle, donc la présence, la position, l'échelle et la capacité de chaque compteur doivent être interprétées pour le mouvement spécifique plutôt que supposées à partir du nombre de sous-cadrans. Seiko spécifie que les calibres 8R46 et 8R48 utilisent une aiguille centrale des secondes du chronomètre et une aiguille des minutes du chronomètre avec une échelle de 30 minutes ; le 8R48 inclut une aiguille des heures du chronomètre pour des mesures jusqu'à 12 heures, tandis qu'une petite aiguille des secondes séparée indique les secondes courantes pour l'affichage normal de l'heure.
| Partie d'affichage | Rôle de chronométrage | Valeur affichée | Condition de lecture |
|---|---|---|---|
| Aiguille des secondes du chronographe | Indicateur de temps écoulé | Secondes écoulées | Lire sa position sur l'échelle des secondes du chronomètre pendant ou après une mesure ; Seiko identifie une aiguille centrale séparée des secondes du chronomètre sur les calibres 8R46 et 8R48. |
| Compteur des minutes | Compteur de temps écoulé | Minutes accumulées | Lire sur son échelle des minutes ; Seiko spécifie une échelle des minutes du chronomètre de 30 minutes sur les calibres 8R46 et 8R48. |
| Compteur des heures | Compteur de temps écoulé lorsqu'il est présent | Heures accumulées | Lire avec l'indication des minutes associée ; Seiko spécifie une aiguille des heures du chronomètre sur le calibre 8R48 pour des mesures jusqu'à 12 heures, tandis que le 8R46 n'inclut pas ce compteur des heures. |
| Secondes courantes | Indicateur d'affichage normal de l'heure | Secondes de l'heure courante | Lire dans le cadre de l'affichage normal de l'heure plutôt que de l'ajouter au temps écoulé ; Seiko identifie la petite aiguille des secondes séparément des indicateurs du chronomètre sur les calibres 8R46 et 8R48. |
Pour un exemple spécifique au modèle, les instructions de Seiko pour le 8R48 montrent que lorsque l'aiguille des heures du chronomètre est dans la seconde moitié d'une heure, 30 minutes sont ajoutées à la lecture du compteur des minutes ; l'exemple documenté se lit comme 6 heures 50 minutes 10 secondes. Cela illustre pourquoi la relation entre les aiguilles et les sous-cadrans importe autant que leur disposition physique sur le cadran ; consultez sous-cadrans et boutons du chronographe pour clarifier les composants individuels d'affichage et de commande.
Aiguille des secondes du chronographe
L'aiguille des secondes du chronographe indique les secondes écoulées lorsque le chronomètre est actif et, sur des mouvements tels que les calibres Seiko 8R46 et 8R48, est une aiguille centrale qui démarre et s'arrête avec l'intervalle de chronométrage ; lorsque le chronométrage s'arrête, sa position sur l'échelle du cadran fournit la lecture arrêtée. Seiko spécifie une fréquence de 28 800 vibrations par heure pour ces mouvements, soit 8 vibrations par seconde, tandis que Citizen spécifie une aiguille de chronographe au 1/5 de seconde pour le calibre B620, montrant que le comportement du saut dépend du modèle. Une aiguille des secondes du chronographe immobile après l'arrêt du chronomètre ne signifie pas que l'affichage normal de l'heure s'est arrêté, car l'indicateur séparé des secondes courantes continue de servir l'affichage ordinaire des secondes de la montre.
Compteurs des minutes et des heures
Les compteurs des minutes et des heures accumulent les parties les plus longues d'un intervalle écoulé : le compteur des minutes, ou totalisateur des minutes, enregistre les minutes écoulées sur son échelle de sous-cadran, tandis qu'un compteur des heures, lorsqu'il est présent, enregistre les heures accumulées. Seiko spécifie un compteur des minutes du chronomètre de 30 minutes pour les calibres 8R46 et 8R48 ; le calibre 8R48 inclut un compteur des heures et mesure jusqu'à 12 heures, tandis que le calibre 8R46 a une limite de 30 minutes pour le chronomètre, démontrant une variation de disposition spécifique au modèle.
La limite du compteur détermine la condition de lecture pour les intervalles de chronométrage plus longs.
La limite du compteur détermine la condition de lecture pour les intervalles de chronométrage plus longs. Dans les instructions de Seiko pour le calibre 8R48, par exemple, le compteur des minutes utilise une échelle de sous-cadran de 30 minutes et le totalisateur des heures distingue la position de l'heure et de la demi-heure ; lorsque l'aiguille des heures est dans la seconde moitié d'une heure, 30 minutes sont ajoutées à la lecture du compteur des minutes, l'exemple documenté par Seiko produisant un intervalle écoulé de 6 heures 50 minutes 10 secondes. Une montre chronographe pour homme sans compteur des heures ne peut pas être lue par cette méthode spécifique au 8R48 ; l'échelle du cadran, la limite du compteur et les instructions du modèle déterminent comment le temps accumulé est interprété.
Secondes courantes et secondes du chronomètre
Les secondes courantes et les secondes du chronomètre sont des indicateurs de cadran distincts avec des rôles de chronométrage différents : les secondes courantes indiquent les secondes de l'affichage normal de l'heure et signalent le fonctionnement continu de la montre, tandis que les secondes du chronomètre, affichées par l'aiguille des secondes du chronographe, mesurent les secondes dans le cadre d'une mesure de temps écoulé. Seiko spécifie cette distinction pour les calibres 8R46 et 8R48 en identifiant une petite aiguille des secondes pour l'affichage normal de l'heure et une aiguille centrale séparée des secondes du chronomètre pour le chronométrage du chronographe, bien que le placement visuel et le comportement du mouvement puissent varier selon le modèle.
| Secondes courantes | Secondes du chronomètre |
|---|---|
| Rôle d'affichage : Affichage normal de l'heure. Cet indicateur de cadran représente l'affichage ordinaire des secondes de la montre et permet de lire l'heure courante. | Rôle d'affichage : Mesure du temps écoulé. Cet indicateur de cadran représente les secondes du chronographe pendant un intervalle de chronométrage actif et conserve la lecture arrêtée lorsque le chronométrage se termine. |
| Interprétation : Le mouvement de l'indicateur des secondes courantes est lié au fonctionnement de la montre plutôt qu'à l'intervalle mesuré du chronomètre. | Interprétation : Une aiguille des secondes du chronographe immobile après l'arrêt du chronométrage représente un affichage arrêté du temps écoulé et ne doit pas être confondue avec l'indicateur des secondes courantes. |
Comment le mécanisme du chronographe transfère l'énergie et enregistre les intervalles
Le mécanisme du chronographe transfère l'énergie du mouvement vers un chemin de chronométrage contrôlé qui enregistre un intervalle en reliant l'énergie, la commande de démarrage-arrêt et l'affichage du temps écoulé. Dans un chronographe mécanique, ce chemin utilise un train d'engrenages et un couplage physique ; dans un chronographe à quartz, un circuit traite la commande de chronométrage et contrôle le système d'entraînement de l'affichage, de sorte que le mécanisme peut enregistrer le temps écoulé séparément de l'affichage normal de l'heure.
Le mécanisme du chronographe transfère l'énergie du mouvement vers un chemin de chronométrage contrôlé qui enregistre un intervalle en reliant l'énergie, la commande de démarrage-arrêt et l'affichage du temps écoulé.
En fonctionnement mécanique, la commande de démarrage-arrêt modifie l'état du couplage afin que le train d'engrenages du mouvement puisse entraîner le mécanisme de chronométrage du chronographe pendant un intervalle actif et désengager ou autrement arrêter l'indication du temps écoulé lorsque l'intervalle se termine, selon la conception. Le système de remise à zéro fournit un état de retour à zéro séparé : un agencement mécanique courant utilise des marteaux de remise à zéro agissant sur des cames en forme de cœur pour ramener les indicateurs du chronographe à leurs positions de départ, tandis qu'une conception à quartz peut utiliser une entrée par bouton, un circuit électronique et un moteur pas à pas pour contrôler les fonctions équivalentes de chronométrage et de remise à zéro. Conceptuellement, le système fonctionne comme une dérivation contrôlée de la source d'énergie de la montre : le mouvement fournit l'énergie, la commande détermine si cette énergie produit une indication de temps écoulé, et l'affichage enregistre l'intervalle résultant.
Le train d'engrenages exact, le couplage, l'agencement des leviers, le circuit, la commande du moteur pas à pas et le système de remise à zéro ne sont pas des attributs universels de chaque mécanisme de chronographe ; leurs configurations sont spécifiques au mouvement, tandis que la fonction macro partagée reste énergie → commande → enregistrement d'intervalle → affichage. Les chronographes mécaniques et à quartz atteignent le même résultat fonctionnel grâce à des architectures physiques ou électroniques différentes, et la section dédiée types de mouvement de chronographe explique ces variantes au-delà de cet aperçu du mécanisme.

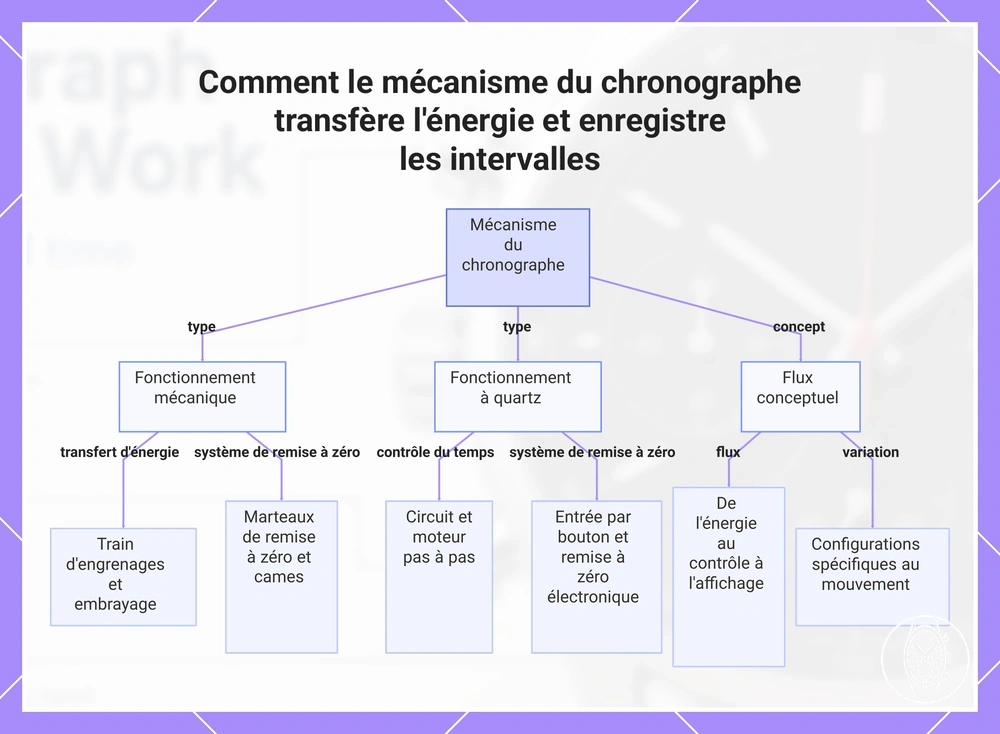

Ce graphique montre les deux architectures principales (mécanique et quartz) et le flux conceptuel partagé d'un mécanisme de chronographe, expliquant comment l'énergie est transférée et les intervalles sont enregistrés.
Ce graphique montre les deux architectures principales (mécanique et quartz) et le flux conceptuel partagé d'un mécanisme de chronographe, expliquant comment l'énergie est transférée et les intervalles sont enregistrés.
Fonctionnement du chronographe mécanique
Un chronographe mécanique utilise des pièces physiques du mouvement pour engager, arrêter et remettre à zéro le chronométrage d'un intervalle : le ressort moteur fournit l'énergie mécanique par le train d'engrenages, et un embrayage ou autre couplage assure l'engagement physique qui connecte le mécanisme du chronographe à cette transmission. L'explication technique de Fratello par l'horloger Henrik Korpola décrit le chronographe comme puisant l'énergie du ressort moteur à travers le rouage, l'action des leviers et le système d'engagement déterminant si cette puissance atteint le mécanisme du chronographe.
L'agencement physique est spécifique à la conception : un chronographe mécanique peut utiliser une roue à colonnes ou une came dans son système de commande, tandis que l'embrayage ou le couplage et l'agencement des leviers déterminent l'engagement et l'arrêt, et un marteau de remise à zéro agissant sur des cames en forme de cœur peut assurer le retour à zéro. L'explication de Fratello identifie les constructions à roue à colonnes et à came comme des agencements mécaniques distincts et décrit la relation entre le marteau de remise à zéro et la came en forme de cœur ; les conceptions intégrées et modulaires peuvent organiser ces pièces de soutien différemment, ces termes décrivent donc des catégories fonctionnelles plutôt qu'une disposition universelle de chronographe mécanique.
Fonctionnement du chronographe à quartz
Un chronographe à quartz mesure le temps écoulé par un contrôle électronique du chronométrage : un oscillateur à quartz fournit le signal de chronométrage, le contrôle par circuit traite ce signal et l'entrée des boutons, et le mouvement à quartz entraîne l'indication du temps écoulé par voie électronique. Les spécifications techniques de Seiko pour le chronographe à quartz calibre V192 identifient un oscillateur à cristal de 32 768 Hz, un circuit intégré C-MOS contenant les circuits d'oscillateur, de diviseur de fréquence et d'entraînement, et trois moteurs pas à pas, fournissant un exemple spécifique au modèle de cette base de temps électronique et de ce chemin de contrôle.
Avec des aiguilles analogiques, un moteur pas à pas convertit les commandes du circuit en mouvement des indicateurs, tandis qu'un chronographe à quartz avec un affichage numérique peut utiliser une logique d'affichage au lieu du même agencement d'aiguilles entraînées par moteur ; le comportement de remise à zéro est déterminé par le contrôle électronique et la configuration d'affichage du mouvement. Dans le calibre Seiko V192, par exemple, les trois moteurs pas à pas entraînent des fonctions d'indicateur séparées et le chronomètre utilise une aiguille au 1/5 de seconde avec une capacité de mesure de 60 minutes, illustrant comment un chronographe à quartz analogique convertit le signal de chronométrage de l'oscillateur et le contrôle par circuit en temps écoulé visible sans impliquer que chaque chronographe à quartz utilise le même agencement d'indicateur ou de remise à zéro.
Comment lire le temps écoulé sur le cadran
Lisez le temps écoulé sur le cadran en combinant les valeurs arrêtées indiquées par l'aiguille des secondes du chronographe, le compteur des minutes et le compteur des heures lorsqu'il est présent. Utilisez les marques d'échelle à chaque position d'aiguille arrêtée et suivez un ordre de lecture de la plus grande unité de temps écoulé affichée à la plus petite ; la séquence indicateur → valeur → condition qui en résulte produit le temps écoulé final.
Le compteur des minutes contribue pour 20 minutes.
Par exemple, supposons que le compteur des minutes d'un chronographe ait une position d'aiguille arrêtée de 20 minutes et que son aiguille des secondes du chronographe s'arrête à 41 secondes. Le compteur des minutes contribue pour 20 minutes. L'aiguille des secondes contribue pour 41 secondes. Ces valeurs étant hypothétiques et appartenant au même intervalle de chronométrage arrêté, le temps écoulé combiné est de 20 minutes 41 secondes.
L'aiguille des secondes contribue pour 41 secondes.
Vérifiez l'échelle du sous-cadran et les étiquettes du cadran spécifique avant de combiner ses valeurs car les compteurs disponibles, leurs marques d'échelle et leurs plages sont spécifiques au modèle ; un compteur des heures ne doit être inclus dans la lecture que lorsque la montre en fournit un pour la mesure du temps écoulé. Les instructions de Seiko pour les calibres 8R46 et 8R48 illustrent cette variation de modèle : les deux utilisent une échelle des minutes du chronomètre de 30 minutes, tandis que le 8R48 fournit une indication des heures pour des mesures jusqu'à 12 heures, ses lectures de temps écoulé plus long nécessitent donc que l'indication des heures soit interprétée avec le compteur des minutes plutôt que de traiter le sous-cadran des minutes comme un total autonome.

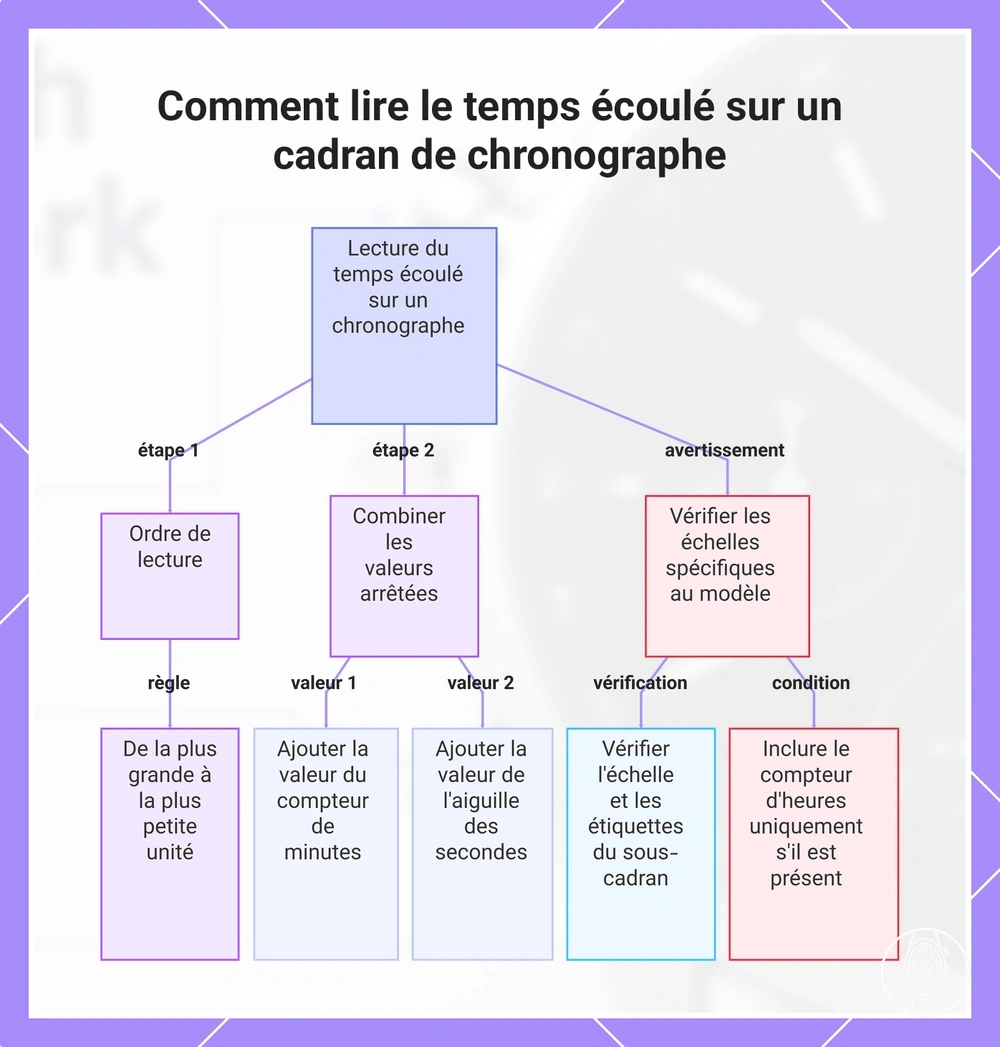

Ce graphique montre les étapes pour lire le temps écoulé sur un cadran de chronographe, y compris la combinaison des valeurs arrêtées et la vérification des échelles spécifiques au modèle.
Ce graphique montre les étapes pour lire le temps écoulé sur un cadran de chronographe, y compris la combinaison des valeurs arrêtées et la vérification des échelles spécifiques au modèle.
Lire les secondes, les minutes et les heures ensemble
Lisez l'intervalle combiné d'un chronographe en faisant correspondre chaque indicateur de chronométrage à son échelle imprimée, puis en combinant la valeur de l'aiguille des secondes, la valeur du compteur des minutes et la valeur du compteur des heures lorsqu'un compteur des heures est présent. Par exemple, supposons que l'affichage arrêté montre 41 secondes, 20 minutes et 6 heures.
- Valeur de l'aiguille des secondes : 41 secondes.
- Valeur du compteur des minutes : 20 minutes.
- Valeur du compteur des heures : 6 heures, lorsque la montre fournit un compteur des heures.
- Intervalle combiné : 6 heures 20 minutes 41 secondes.
Cet exemple est illustratif plutôt qu'une règle pour chaque disposition de cadran. Avant de combiner les valeurs sur une montre spécifique, faites correspondre chaque sous-cadran à son échelle imprimée car la présence, la position et la plage des indicateurs des secondes, des minutes et des heures dépendent du modèle.
Logique de l'échelle du tachymètre
Une échelle de tachymètre utilise les secondes écoulées de la fonction de chronométrage pour estimer un taux sur une distance connue ou une autre unité fixe ; l'aiguille des secondes du chronographe fournit la lecture du temps écoulé, tandis que le tachymètre fournit la lecture d'échelle correspondante plutôt que de chronométrer l'intervalle de manière indépendante. Les critères sont fixes : le temps écoulé doit être connu et l'unité mesurée doit être fixe avant que la lecture d'échelle puisse être interprétée comme un taux.
Les critères sont fixes : le temps écoulé doit être connu et l'unité mesurée doit être fixe avant que la lecture d'échelle puisse être interprétée comme un taux.
Par exemple, Citizen Watch spécifie que lorsqu'un chronographe enregistre 45 secondes sur une distance connue de 1 km, l'aiguille des secondes du chronographe pointe vers environ 80 sur l'échelle du tachymètre, correspondant à un taux estimé de 80 km/h. Les instructions de Citizen appliquent cette méthode du tachymètre à des intervalles allant jusqu'à 60 secondes, l'interprétation du taux dépend donc à la fois des secondes écoulées enregistrées et de la distance connue de 1 km.
Ce que la fonction chronographe ne modifie pas
La fonction chronographe est normalement une fonction ajoutée pour mesurer le temps écoulé plutôt qu'un remplacement de l'affichage normal de l'heure, de sorte que l'heure courante continue d'être affichée pendant que le chronométrage est actif lorsque la montre fonctionne comme prévu. Seiko spécifie ce fonctionnement simultané pour les calibres 8R46 et 8R48, où la montre continue d'indiquer l'heure courante pendant que le chronomètre fonctionne ; la même limite de fonction ajoutée doit être confirmée pour le mouvement spécifique plutôt que supposée pour chaque modèle.
Un affichage de la date, lorsqu'il est présent, reste une indication de calendrier séparée à moins que les instructions du fabricant ne spécifient un comportement différent ; Citizen documente une indication normale de la date pendant le fonctionnement du chronographe pour le calibre H50. La résistance à l'eau reste liée à l'indice de boîtier déclaré de la montre et aux conditions d'utilisation plutôt qu'à la présence d'un chronographe, tandis que le type de mouvement reste la configuration mécanique, à quartz ou autre existante de la montre. Les commandes et les limites de chronométrage spécifiques au modèle restent propres au mouvement, un chronographe n'est donc pas automatiquement plus précis ou adapté à chaque tâche de chronométrage du seul fait que la fonction chronomètre est présente.
- Heure courante : Continue normalement parallèlement au chronométrage du chronographe lorsque le mouvement est conçu pour un fonctionnement simultané de l'affichage de l'heure et du chronomètre.
- Affichage de la date : Lorsqu'il est présent, reste une indication séparée ; son comportement doit suivre la conception de calendrier documentée du modèle.
- Résistance à l'eau : La fonction chronographe n'établit pas un indice de résistance à l'eau ; la valeur applicable provient de l'indice du boîtier et des conditions d'utilisation du fabricant.
- Type de mouvement : Le démarrage du chronographe ne modifie pas le type de mouvement sous-jacent ni ne rend la montre automatiquement plus précise ; la précision reste spécifique au mouvement.
- Commandes spécifiques au modèle : Les affectations des boutons, la capacité de chronométrage et l'adéquation à une tâche de chronométrage particulière dépendent du mouvement documenté. Seiko, par exemple, spécifie une limite de 30 minutes pour le chronomètre du calibre 8R46 et jusqu'à 12 heures pour le calibre 8R48.

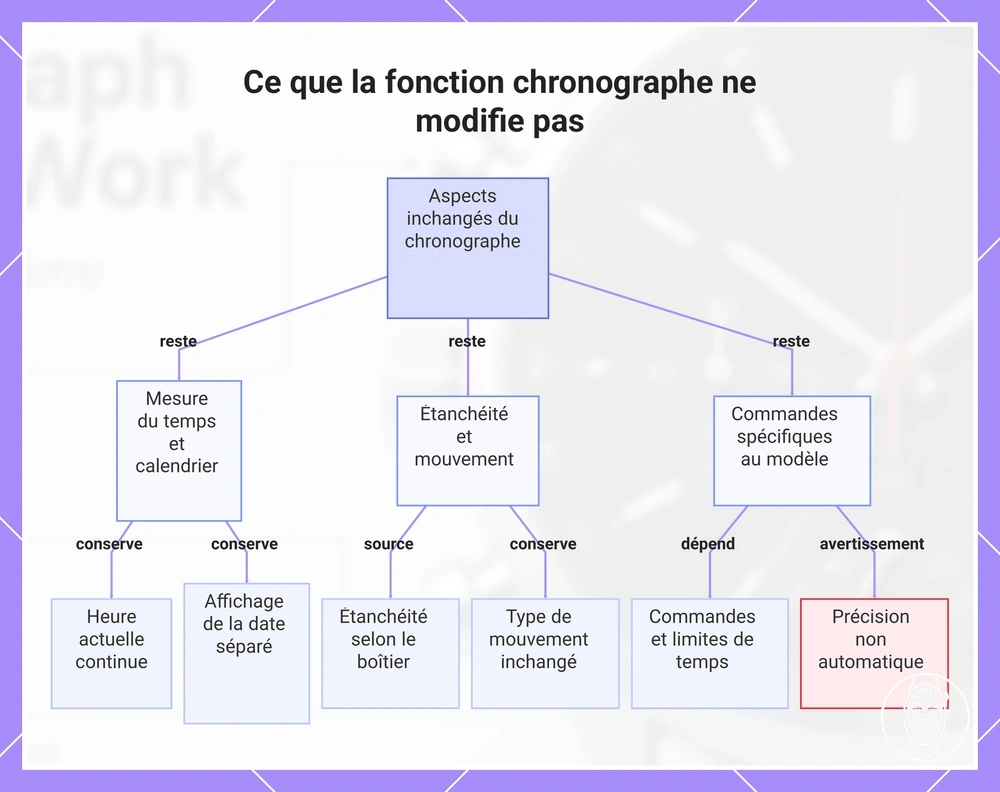

Ce graphique montre les aspects qui restent inchangés lorsque la fonction chronographe est activée, notamment l'affichage de l'heure, l'indication de la date, l'étanchéité, le type de mouvement et les commandes spécifiques au modèle.
