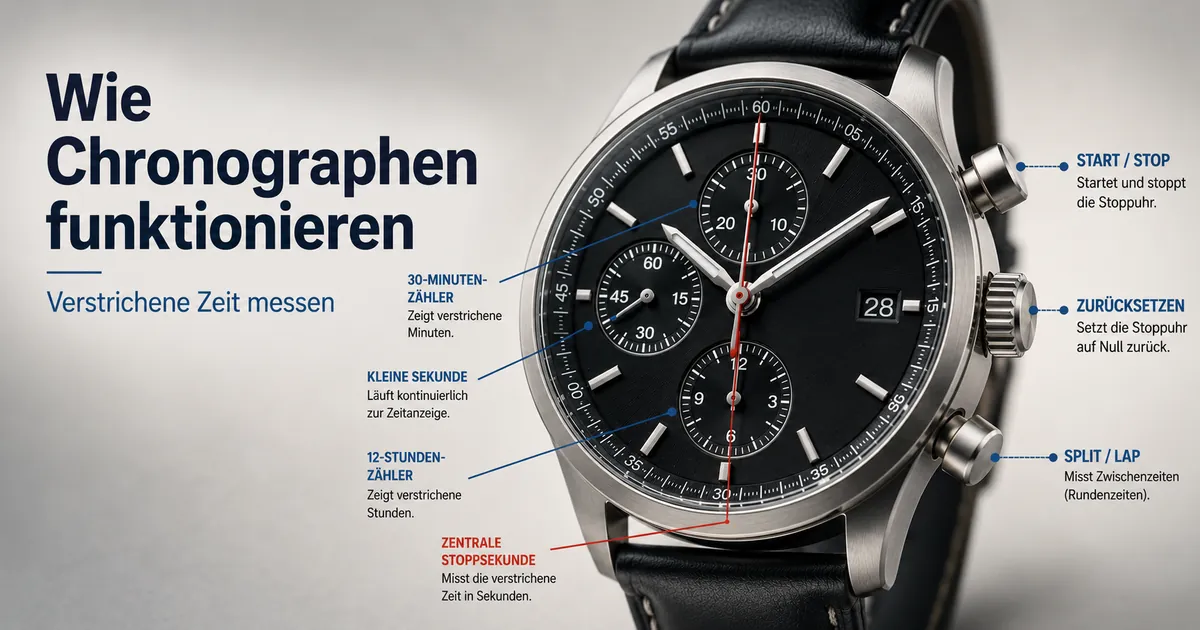

Wie Herren-Chronographen funktionieren
Ein Herren-Chronograph verbindet die normale Zeitmessung mit einer Chronographenfunktion, die als Stoppuhr arbeitet, während die Uhr die aktuelle Uhrzeit weiter anzeigt. Seiko definiert diese Funktion als Messung der verstrichenen Zeit bei gleichzeitiger Anzeige der aktuellen Zeit, sodass Herren-Chronographen die normale Zeitanzeige von der Messung der verstrichenen Zeit trennen.
Ein Herren-Chronograph verbindet die normale Zeitmessung mit einer Chronographenfunktion, die als Stoppuhr arbeitet, während die Uhr die aktuelle Uhrzeit weiter anzeigt.
Die normale Zeit wird von den Zeigern der Uhr angezeigt, während der Chronograph eigene Zeiger oder Zähler zur Anzeige des gemessenen Intervalls verwendet; das genaue Layout ist modellabhängig. Seiko gibt beispielsweise an, dass seine mechanischen Werke 8R46 und 8R48 einen zentralen Stoppuhr-Sekundenzeiger und einen Stoppuhr-Minutenzeiger mit einer 30-Minuten-Skala verwenden, während das 8R48 zusätzlich einen Stoppuhr-Stundenzeiger verwendet und bis zu 12 Stunden messen kann; das 8R46 misst bis zu 30 Minuten.
Die Drücker steuern den Chronographen, die Zeiger und Hilfszifferblätter zeigen das Ergebnis an, und das Uhrwerk stellt den Mechanismus bereit, der diese Funktionen antreibt.
Die Drücker steuern den Chronographen, die Zeiger und Hilfszifferblätter zeigen das Ergebnis an, und das Uhrwerk stellt den Mechanismus bereit, der diese Funktionen antreibt. Bei Seikos mechanischen Chronographen 8R46 und 8R48 startet und stoppt Taste A die Zeitmessung und Taste B führt den Reset auf Null durch; Seikos dokumentiertes Beispiel zeigt eine verstrichene Zeit von 20 Minuten 41 Sekunden mithilfe der Start-Stopp-Reset-Sequenz. Mechanische und Quarz-Chronographen können unterschiedliche Mechanismen und Anzeigeanordnungen verwenden, daher sollten diese Tastenbelegungen und Zähler als modellspezifisch und nicht als universell betrachtet werden.
Mechanische und Quarz-Chronographen können unterschiedliche Mechanismen und Anzeigeanordnungen verwenden, daher sollten diese Tastenbelegungen und Zähler als modellspezifisch und nicht als universell betrachtet werden.
Ein Tachymeter ist ebenfalls modellabhängig und nicht wesentlich für die Chronographenfunktion: Seiko dokumentiert Chronographenmodelle ohne Tachymeter und gibt an, dass dessen Position je nach Modelldesign variieren kann, wenn eines vorhanden ist. Das Funktionsprinzip bleibt die Beziehung zwischen normaler Zeit, Messung der verstrichenen Zeit, Bedienelementen, Anzeigen und dem Uhrwerk; Einstellungen, Reset-Prozeduren über die Grundbedienung hinaus, Zeigerausrichtung und Fehlerbehebung erfordern die Anleitung für die jeweilige Uhr oder das jeweilige Werk.
Inhaltsverzeichnis

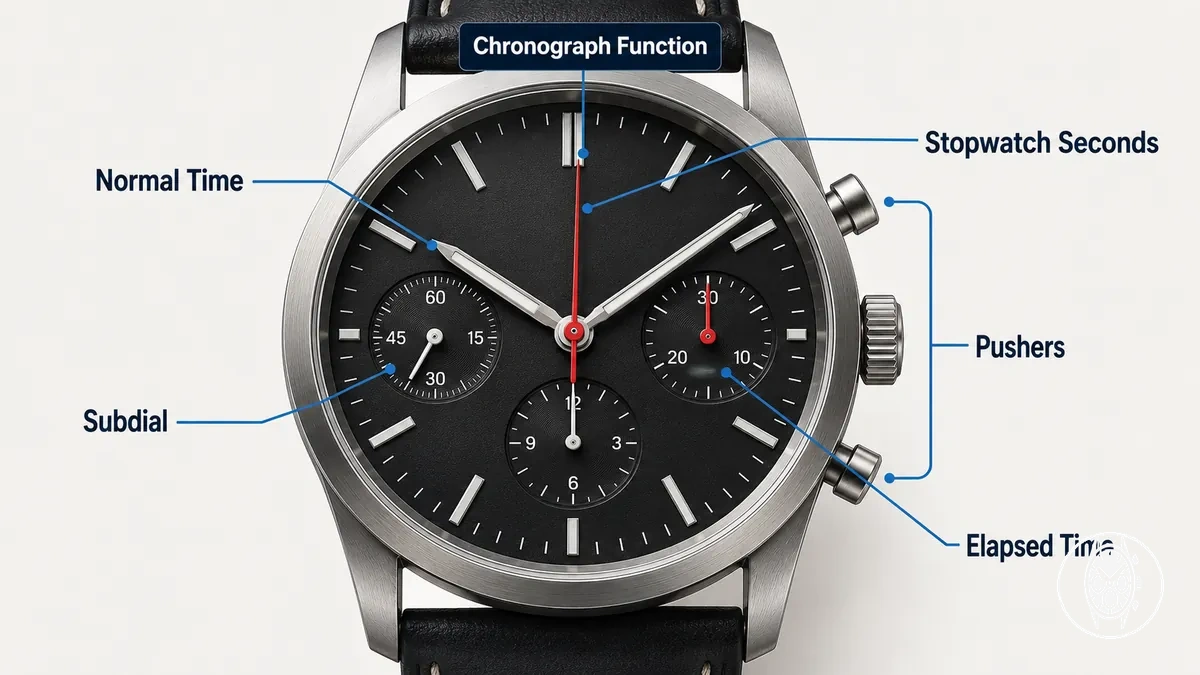

Was die Chronographenfunktion bei einer Herrenuhr bewirkt
Die Chronographenfunktion ist eine in eine Uhr integrierte Stoppuhrfunktion, die weiterhin die normale Zeit anzeigen kann, während ein separates Intervall gemessen wird. Ihre ausdrückliche Funktion ist die Messung der verstrichenen Zeit.
Ihre ausdrückliche Funktion ist die Messung der verstrichenen Zeit.
Die Chronographenfunktion misst das Intervall zwischen Start und Stopp des Timers, während das Zifferblatt der Uhr mit seinen Stunden- und Minutenzeigern weiterhin die normale Zeit anzeigt. Je nach Modell zeigen eigene Chronographenzeiger und Hilfszifferblätter oder Zähler die verstrichenen Sekunden, Minuten oder Stunden an, während Drücker die Bedienelemente zum Starten, Stoppen und Zurücksetzen der Zeitmessanzeige bereitstellen. Diese Trennung zwischen der Zeitmessfunktion und ihren Bedienelementen und Anzeigen verdeutlicht auch was ein Chronograph bedeutet.
Der Chronograph ist die Funktion selbst; Drücker sind Bedienteile, während Hilfszifferblätter, Zähler und eigene Chronographenzeiger Anzeigeteile sind, die beim Bedienen oder Ablesen helfen. Ihre Anzahl und Anordnung sind modellspezifisch und keine definierenden Merkmale der Chronographenfunktion.

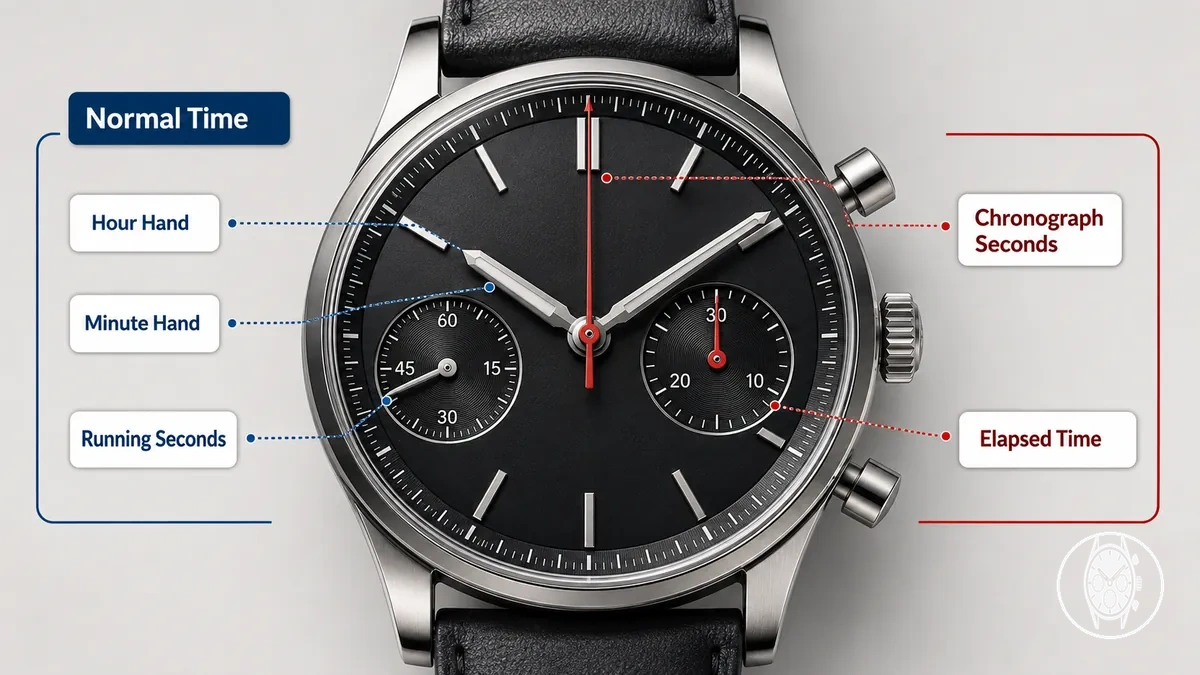

Wie die Chronographenzeitmessung parallel zur normalen Zeitmessung abläuft
Die Chronographenzeitmessung kann parallel zur normalen Zeitmessung ablaufen, weil die beiden Zeitmessungsebenen getrennte Anzeigerollen haben: Stunden- und Minutenzeiger zeigen weiterhin die aktuelle Zeit an, während die Stoppuhr-Ebene die verstrichene Zeit misst. Seiko gibt dieses gleichzeitige Verhalten für seine mechanischen Chronographenwerke 8R46 und 8R48 an und trennt die Stoppuhrzeitmessung von der normalen Zeitanzeige.
Bei den Seiko-Kalibern 8R46 und 8R48 erfolgt die normale Zeitmessung über Stundenzeiger, Minutenzeiger und kleinen Sekundenzeiger, während die Chronographenzeitmessung über einen zentralen Chronographen-Sekundenzeiger und einen Stoppuhr-Minutenzähler mit 30-Minuten-Skala läuft. Seiko gibt an, dass das 8R46 die verstrichene Zeit bis zu 30 Minuten misst, während das 8R48 einen Stoppuhr-Stundenzeiger hinzufügt und bis zu 12 Stunden misst, was zeigt, dass die Zählerkapazität und die angezeigten Indikatoren vom Uhrwerk abhängen. Der folgende Vergleich trennt die Rollen der beiden Zeitmessungsebenen, ohne zu implizieren, dass jeder Chronograph dieselbe Zifferblattanordnung aufweist.
| Anzeigerolle | Normale Zeitmessung | Chronographenzeitmessung |
|---|---|---|
| Angezeigter Wert | Aktuelle Zeit | Verstrichene Zeit |
| Zeiger oder Anzeigen | Stundenzeiger, Minutenzeiger und laufende Sekunden | Chronographensekunden und vom Uhrwerk abhängige Zähler für die verstrichene Zeit |
Als modellspezifisches Grenzbeispiel gibt Seiko an, dass das Starten seiner Stoppuhr 8R46 oder 8R48 die Bewegung der Chronographen-Sekunden- und Minutenanzeigen beginnt, während das Uhrwerk die normale Zeitmessung fortsetzt. Bei einer ordnungsgemäß funktionierenden Uhr mit diesem Design ändert das Starten der Chronographenzeitmessung normalerweise die Anzeige der verstrichenen Zeit und nicht die Stunden- und Minutenanzeige; die genaue Anordnung der Anzeigen und die Zeitmesskapazität bleiben vom Uhrwerk abhängig.

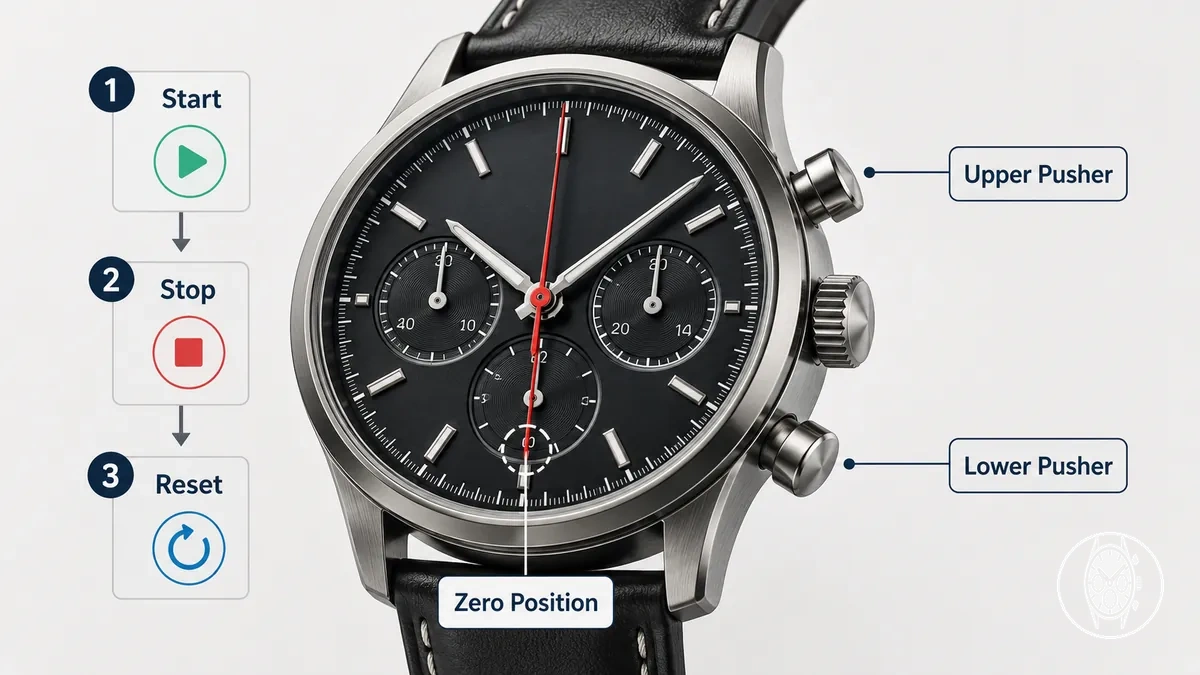

Wie Drücker den Chronographen starten, stoppen und zurücksetzen
Chronographen-Drücker steuern den grundlegenden Zeitmesszyklus, indem sie die verstrichene Zeit starten, die Messung stoppen und den Chronographenzeiger und die Zähler auf die Nullposition zurücksetzen. Seiko gibt für die Kaliber 8R46 und 8R48 Taste A für Start und Stopp und Taste B für Reset an, während Citizen für Kaliber B620 einen Start-/Stopp-Knopf oben rechts und einen Reset-Knopf unten rechts angibt, sodass die genaue Tastenanordnung modellabhängig ist.
Das Starten des Chronographen bewegt seine Zeitmessanzeigen von Null, um die verstrichene Zeit aufzuzeichnen, während das Stoppen das gemessene Intervall zum Ablesen hält. Die Anleitungen von Seiko für 8R46/8R48 geben ein numerisches Beispiel, in dem Taste A eine Messung bei 20 Minuten 41 Sekunden startet und stoppt, bevor Taste B die Stoppuhr-Anzeigen auf 0 Minuten 0 Sekunden zurücksetzt.
- Zeitmessung starten: Betätigen Sie den Start-/Stopp-Drücker des Modells; Seiko weist diese Aktion Taste A bei 8R46/8R48 zu, während Citizen sie dem oberen rechten Knopf bei B620 zuweist. Der Chronographenzeiger beginnt dann, die verstrichene Zeit anzuzeigen; überprüfen Sie die Bedienungsanleitung des Modells, anstatt dieselbe Drückerposition bei einem anderen Werk anzunehmen.
- Zeitmessung stoppen: Betätigen Sie denselben Start-/Stopp-Drücker erneut. Die Chronographenanzeigen stoppen bei der gemessenen verstrichenen Zeit; Seikos dokumentiertes Beispiel für 8R46/8R48 stoppt bei 20 Minuten 41 Sekunden, während die normale Tastenbelegung werksspezifisch bleibt.
- Auf Null zurücksetzen: Stoppen Sie den Chronographen und betätigen Sie dann den zugewiesenen Reset-Drücker, um seine Zeitmessanzeigen in die Reset-Position zurückzuführen. Citizens Anleitung für B620 gibt den unteren rechten Knopf für Reset bei gestopptem Chronographen an, und Seiko gibt Taste B bei 8R46/8R48 an, um die Stoppuhr-Anzeige auf 0 Minuten 0 Sekunden zurückzusetzen; da das Reset-Verhalten je nach Werk unterschiedlich sein kann, sollte die Bedingung „gestoppt vor Reset“ in der entsprechenden Bedienungsanleitung bestätigt werden.
Für Bedienungsdetails über diese grundlegende Drücker-Sequenz hinaus, einschließlich der Bedienelemente für ein bestimmtes Werk, siehe how to use a chronograph watch.
Starten und Stoppen der verstrichenen Zeit
Ein Drückerdruck startet das aktive Zeitmessintervall, wodurch sich der Chronographenzeiger bewegt und die verstrichene Zeit erfasst; ein zweiter Druck auf die Start-/Stopp-Taste des Modells stoppt das Intervall und hält den gemessenen Wert auf der gestoppten Anzeige. Seiko gibt dieses Start-Stopp-Verhalten für die Kaliber 8R46 und 8R48 an, bei denen Taste A die Stoppuhr startet und stoppt, obwohl die Bewegungsart des Chronographenzeigers und das genaue Druckgefühl der Taste modellabhängig sind.
Seikos Bedienungsanleitung für die Kaliber 8R46 und 8R48 zeigt beispielsweise, dass Taste A die Stoppuhr startet und ein zweiter Druck auf Taste A sie bei 20 Minuten 41 Sekunden stoppt.
Seikos Bedienungsanleitung für die Kaliber 8R46 und 8R48 zeigt beispielsweise, dass Taste A die Stoppuhr startet und ein zweiter Druck auf Taste A sie bei 20 Minuten 41 Sekunden stoppt. Die Chronographenanzeigen verbleiben dann bei diesem Wert der verstrichenen Zeit zum Ablesen, wodurch die Änderung von einem aktiven Zeitmessintervall zu einer gestoppten Anzeige direkt sichtbar wird.

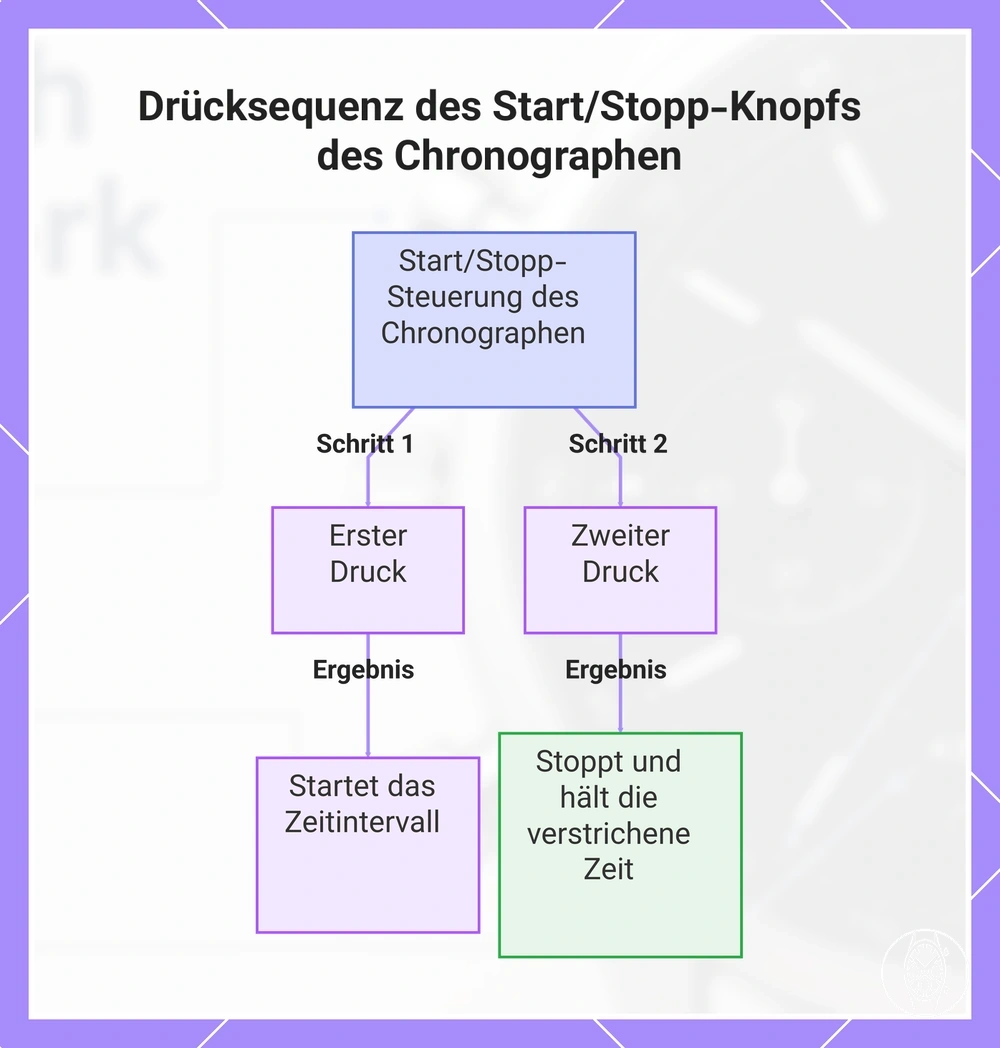

Diese Grafik zeigt, wie zweimaliges Drücken von Knopf A den Chronographen steuert: Der erste Druck startet die Zeitmessung, der zweite stoppt und hält die verstrichene Zeit.
Diese Grafik zeigt, wie zweimaliges Drücken von Knopf A den Chronographen steuert: Der erste Druck startet die Zeitmessung, der zweite stoppt und hält die verstrichene Zeit.
Zurücksetzen des Chronographen auf Null
Der Reset führt die Chronographenanzeigen durch Betätigen des Reset-Drückers des Modells in ihre Nullposition oder Ausgangsposition zurück, nachdem der Chronograph gestoppt wurde, sofern das Werk diesen Zustand voraussetzt. Citizen gibt an, dass Kaliber B620 sich in einem gestoppten Chronographenzustand befinden muss, bevor der untere rechte Reset-Knopf gedrückt wird, während Seiko den Stoppuhr-Reset Taste B bei den Kalibern 8R46 und 8R48 zuweist, was modellabhängiges Verhalten bei Reset-Steuerung und -Ablauf zeigt.
Das Zurücksetzen der Chronographenanzeige führt deren Anzeigen der verstrichenen Zeit in ihre Ausgangsausrichtung zurück; es stellt die normale Zeitanzeige der Uhr weder ein noch ändert es sie.
Achtung: Die Bedienungsanleitung des Werks ist zu konsultieren, da die Zuweisung des Reset-Drückers, die Bedingung „gestoppt vor Reset“ und die Ausrichtung der Anzeigen in der Nullposition je nach Modell unterschiedlich sein können. Das Zurücksetzen der Chronographenanzeige führt deren Anzeigen der verstrichenen Zeit in ihre Ausgangsausrichtung zurück; es stellt die normale Zeitanzeige der Uhr weder ein noch ändert es sie.

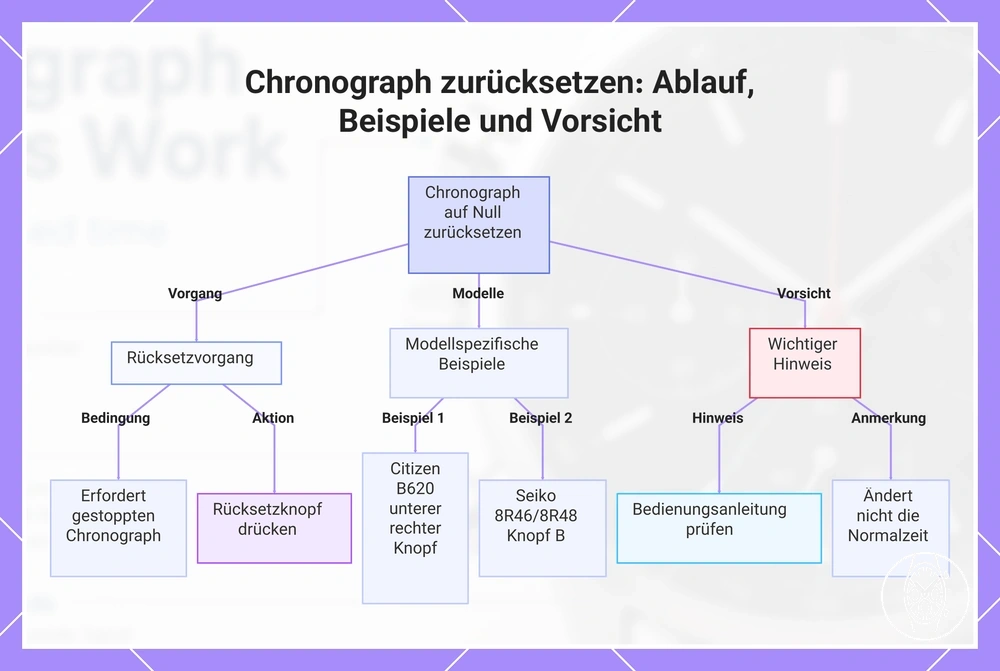

Diese Grafik erklärt den Vorgang des Zurücksetzens eines Chronographen auf Null, einschließlich modellspezifischer Beispiele und eines wichtigen Hinweises zur Überprüfung der Bedienungsanleitung.
Diese Grafik erklärt den Vorgang des Zurücksetzens eines Chronographen auf Null, einschließlich modellspezifischer Beispiele und eines wichtigen Hinweises zur Überprüfung der Bedienungsanleitung.
Wie Zeiger und Hilfszifferblätter die verstrichene Zeit anzeigen
Chronographenzeiger und Hilfszifferblätter wandeln die verstrichene Zeit in separate ablesbare Werte um: Der Chronographen-Sekundenzeiger zeigt die verstrichenen Sekunden an, ein Minutenzähler die aufgelaufenen Minuten, ein Stundenzähler die aufgelaufenen Stunden, sofern vorhanden, und die laufenden Sekunden gehören zur normalen Zeitmessung und nicht zur Stoppuhr-Anzeige. Dies ergibt eine klare Beziehung von Anzeigeteil → gemessener Wert → Ablesebedingung.
Dies ergibt eine klare Beziehung von Anzeigeteil → gemessener Wert → Ablesebedingung.
Das Zifferblattlayout ist modellabhängig, daher müssen Vorhandensein, Position, Skala und Kapazität jedes Zählers für das jeweilige Werk interpretiert werden und nicht aus der Anzahl der Hilfszifferblätter abgeleitet werden. Seiko gibt an, dass die Kaliber 8R46 und 8R48 einen zentralen Stoppuhr-Sekundenzeiger und einen 30-Minuten-Stoppuhr-Minutenzeiger verwenden; das 8R48 enthält außerdem einen Stoppuhr-Stundenzeiger für Messungen bis zu 12 Stunden, während ein separater kleiner Sekundenzeiger die laufenden Sekunden für die normale Zeitmessung anzeigt.
| Anzeigeteil | Zeitmessrolle | Angezeigter Wert | Ablesebedingung |
|---|---|---|---|
| Chronographen-Sekundenzeiger | Anzeige für verstrichene Zeit | Verstrichene Sekunden | Seine Position auf der Stoppuhr-Sekundenskala während oder nach einem Zeitmessdurchlauf ablesen; Seiko gibt einen separaten zentralen Stoppuhr-Sekundenzeiger bei den Kalibern 8R46 und 8R48 an. |
| Minutenzähler | Zähler für verstrichene Zeit | Aufgelaufene Minuten | Gegen seine Minutenskala ablesen; Seiko gibt eine 30-Minuten-Stoppuhr-Minutenskala bei den Kalibern 8R46 und 8R48 an. |
| Stundenzähler | Zähler für verstrichene Zeit, sofern vorhanden | Aufgelaufene Stunden | Zusammen mit der zugehörigen Minutenanzeige ablesen; Seiko gibt einen Stoppuhr-Stundenzeiger bei Kaliber 8R48 für Messungen bis zu 12 Stunden an, während das 8R46 diesen Stundenzähler nicht enthält. |
| Laufende Sekunden | Anzeige für normale Zeitmessung | Aktuelle Sekunden | Als Teil der normalen Zeitmessung ablesen, nicht zur verstrichenen Zeit hinzuzählen; Seiko weist den kleinen Sekundenzeiger getrennt von den Stoppuhr-Anzeigen bei den Kalibern 8R46 und 8R48 aus. |
Als modellspezifisches Beispiel zeigen Seikos Anleitungen für das 8R48, dass, wenn sich der Stoppuhr-Stundenzeiger in der zweiten Hälfte einer Stunde befindet, 30 Minuten zum Minutenzähler-Stand addiert werden; das dokumentierte Beispiel wird als 6 Stunden 50 Minuten 10 Sekunden abgelesen. Dies verdeutlicht, warum die Beziehung zwischen Zeigern und Hilfszifferblättern ebenso wichtig ist wie ihr physisches Zifferblattlayout; siehe Hilfszifferblätter und Drücker am Chronographen zur Erläuterung der einzelnen Anzeige- und Bedienkomponenten.
Chronographen-Sekundenzeiger
Der Chronographen-Sekundenzeiger zeigt die verstrichenen Sekunden an, während die Stoppuhr aktiv ist, und ist bei Werken wie den Seiko-Kalibern 8R46 und 8R48 ein zentraler Zeiger, der mit dem Zeitmessintervall startet und stoppt; wenn die Zeitmessung stoppt, liefert seine Position auf der Zifferblattskala den gestoppten Messwert. Seiko gibt für diese Werke eine Frequenz von 28.800 Halbschwingungen pro Stunde an, was 8 Halbschwingungen pro Sekunde entspricht, während Citizen für das Kaliber B620 einen 1/5-Sekunden-Chronographenzeiger angibt, was zeigt, dass das Sprungverhalten modellabhängig ist. Ein stillstehender Chronographen-Sekundenzeiger nach dem Stoppen der Stoppuhr bedeutet nicht, dass die normale Zeitmessung gestoppt hat, da der separate Sekundenzeiger für den normalen Uhrenbetrieb weiterhin die gewöhnliche Sekundenanzeige der Uhr versorgt.
Minuten- und Stundenzähler
Minuten- und Stundenzähler akkumulieren die längeren Anteile eines verstrichenen Intervalls: Der Minutenzähler oder Minuten-Totalisator zeichnet die verstrichenen Minuten auf seiner Hilfszifferblattskala auf, während ein Stundenzähler, sofern vorhanden, die aufgelaufenen Stunden aufzeichnet. Seiko gibt für die Kaliber 8R46 und 8R48 einen 30-Minuten-Stoppuhr-Minutenzähler an; Kaliber 8R48 enthält außerdem einen Stundenzähler und misst bis zu 12 Stunden, während Kaliber 8R46 eine 30-Minuten-Stoppuhr-Grenze hat, was modellspezifische Layout-Variationen zeigt.
Die Zählergrenze bestimmt die Ablesebedingung für längere Zeitmessintervalle.
Die Zählergrenze bestimmt die Ablesebedingung für längere Zeitmessintervalle. In Seikos Anleitung für Kaliber 8R48 verwendet der Minutenzähler beispielsweise eine 30-Minuten-Hilfszifferblattskala und der Stundenzähler unterscheidet die Stunden- und Halbstundenposition; wenn sich der Stundenzeiger in der zweiten Hälfte einer Stunde befindet, werden 30 Minuten zum Minutenzähler-Stand addiert, wobei Seikos dokumentiertes Beispiel ein verstrichenes Intervall von 6 Stunden 50 Minuten 10 Sekunden ergibt. Eine Herren-Chronographenuhr ohne Stundenzähler kann nicht mit dieser 8R48-spezifischen Methode abgelesen werden, daher bestimmen die Zifferblattskala, die Zählergrenze und die Modellanleitung, wie die aufgelaufene Zeit interpretiert wird.
Laufende Sekunden versus Stoppuhr-Sekunden
Laufende Sekunden und Stoppuhr-Sekunden sind separate Zifferblattanzeigen mit unterschiedlichen Zeitmessrollen: Laufende Sekunden zeigen die Sekunden der normalen Zeitmessung und signalisieren den laufenden Uhrenbetrieb, während Stoppuhr-Sekunden, angezeigt durch den Chronographen-Sekundenzeiger, Sekunden innerhalb einer Messung der verstrichenen Zeit messen. Seiko gibt diese Unterscheidung für die Kaliber 8R46 und 8R48 an, indem es einen kleinen Sekundenzeiger für die normale Zeitmessung und einen separaten zentralen Stoppuhr-Sekundenzeiger für die Chronographenzeitmessung identifiziert, obwohl die visuelle Platzierung und das Bewegungsverhalten je nach Modell variieren können.
| Laufende Sekunden | Stoppuhr-Sekunden |
|---|---|
| Anzeigerolle: Normale Zeitmessung. Diese Zifferblattanzeige stellt die gewöhnliche Sekundenanzeige der Uhr dar und unterstützt das Ablesen der aktuellen Zeit. | Anzeigerolle: Messung der verstrichenen Zeit. Diese Zifferblattanzeige repräsentiert die Chronographensekunden während eines aktiven Zeitmessintervalls und bewahrt den gestoppten Messwert, wenn die Zeitmessung endet. |
| Interpretation: Die Bewegung des Läufersekundenzeigers bezieht sich auf den Uhrenbetrieb und nicht auf das gemessene Stoppuhr-Intervall. | Interpretation: Ein stillstehender Chronographen-Sekundenzeiger nach dem Stoppen der Zeitmessung stellt eine gestoppte Anzeige der verstrichenen Zeit dar und sollte nicht mit dem Läufersekundenzeiger verwechselt werden. |
Wie der Chronographenmechanismus Energie überträgt und Intervalle aufzeichnet
Der Chronographenmechanismus überträgt Energie vom Uhrwerk in einen gesteuerten Zeitmesspfad, der ein Intervall aufzeichnet, indem er Energie, Start-Stopp-Steuerung und die Anzeige der verstrichenen Zeit verbindet. Bei einem mechanischen Chronographen nutzt dieser Pfad ein Räderwerk und eine physische Kupplung; bei einem Quarz-Chronographen verarbeitet ein Schaltkreis den Zeitmessbefehl und steuert das Anzeigesystem, sodass der Mechanismus die verstrichene Zeit getrennt von der normalen Zeitmessung aufzeichnen kann.
Der Chronographenmechanismus überträgt Energie vom Uhrwerk in einen gesteuerten Zeitmesspfad, der ein Intervall aufzeichnet, indem er Energie, Start-Stopp-Steuerung und die Anzeige der verstrichenen Zeit verbindet.
Im mechanischen Betrieb ändert die Start-Stopp-Steuerung den Zustand der Kupplung, sodass das Räderwerk des Uhrwerks den Chronographen-Zeitmessmechanismus während eines aktiven Intervalls antreiben und die Anzeige der verstrichenen Zeit unterbrechen oder anderweitig stoppen kann, wenn das Intervall endet, je nach Konstruktion. Das Rücksetzsystem bietet einen separaten Nullrückstellzustand: Eine übliche mechanische Anordnung verwendet Rücksetzhämmer, die auf herzförmige Nocken wirken, um die Chronographenanzeigen in ihre Ausgangspositionen zurückzubringen, während ein Quarz-Design Tasteneingabe, einen elektronischen Schaltkreis und einen Schrittmotor zur Steuerung der entsprechenden Zeitmess- und Rücksetzfunktionen verwenden kann. Konzeptionell funktioniert das System wie ein gesteuerter Abzweig von der Energiequelle der Uhr: Das Uhrwerk liefert Energie, die Steuerung bestimmt, ob diese Energie eine Anzeige der verstrichenen Zeit erzeugt, und die Anzeige zeichnet das resultierende Intervall auf.
Das genaue Räderwerk, die Kupplung, die Hebelanordnung, der Schaltkreis, die Schrittmotorsteuerung und das Rücksetzsystem sind keine universellen Merkmale jedes Chronographenmechanismus; ihre Konfigurationen sind werksspezifisch, während die gemeinsame Makrofunktion Energie → Steuerung → Intervallaufzeichnung → Anzeige bleibt. Mechanische und Quarz-Chronographen erreichen daher das gleiche funktionale Ergebnis durch unterschiedliche physikalische oder elektronische Architekturen, und der spezielle Abschnitt über Chronographen-Uhrwerke erläutert diese Varianten über diesen Mechanismus-Überblick hinaus.

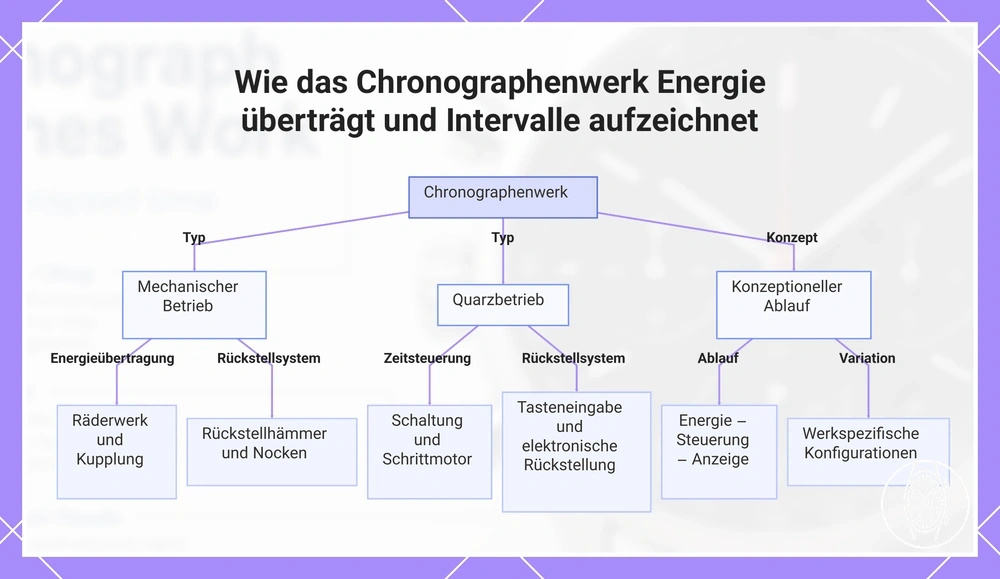

Diese Grafik zeigt die beiden Hauptarchitekturen (mechanisch und Quarz) und den gemeinsamen konzeptionellen Ablauf eines Chronographenwerks und erklärt, wie Energie übertragen und Intervalle aufgezeichnet werden.
Diese Grafik zeigt die beiden Hauptarchitekturen (mechanisch und Quarz) und den gemeinsamen konzeptionellen Ablauf eines Chronographenwerks und erklärt, wie Energie übertragen und Intervalle aufgezeichnet werden.
Mechanischer Chronographenbetrieb
Ein mechanischer Chronograph verwendet physische Bewegungsteile, um die Intervallzeitmessung zu starten, zu stoppen und zurückzusetzen: Die Hauptfeder liefert mechanische Energie über das Räderwerk, und eine Kupplung oder eine andere Verbindung stellt die physische Kopplung her, die den Chronographenmechanismus mit diesem Antrieb verbindet. Die technische Erklärung von Fratello durch Uhrmacher Henrik Korpola beschreibt den Chronographen als Energieentnahme aus der Hauptfeder über das Gehwerk, wobei Hebelwirkung und das Kupplungssystem steuern, ob diese Energie den Chronographenmechanismus erreicht.
Die physische Anordnung ist konstruktionsspezifisch: Ein mechanischer Chronograph kann als Teil seines Steuerungssystems eine Säulenrad- oder Nockensteuerung verwenden, während die Kupplung und die Hebelanordnung das Ein- und Ausrücken bestimmen, und ein Rücksetzhämmer, der auf herzförmige Nocken wirkt, die Nullrückstellung ermöglichen kann. Fratellos Erklärung identifiziert Säulenrad- und nockengesteuerte Konstruktionen als unterschiedliche mechanische Anordnungen und beschreibt die Beziehung zwischen Rücksetzhämmer und herzförmiger Nocke; integrierte und modulare Bauweisen können diese unterstützenden Teile unterschiedlich anordnen, daher beschreiben diese Begriffe funktionale Kategorien und nicht ein universelles mechanisches Chronographenlayout.
Quarz-Chronographenbetrieb
Ein Quarz-Chronograph misst die verstrichene Zeit durch elektronische Zeitmesssteuerung: Ein Quarzoszillator liefert das Zeitsignal, die Schaltkreissteuerung verarbeitet dieses Signal und die Tasteneingabe, und das Quarzwerk treibt die Anzeige der verstrichenen Zeit elektronisch an. Seikos technische Spezifikationen für den Quarz-Chronographen Kaliber V192 identifizieren einen 32.768-Hz-Quarzoszillator, einen C-MOS-Integrierten Schaltkreis mit Oszillator-, Frequenzteiler- und Treiberschaltungen sowie drei Schrittmotoren und liefern ein modellspezifisches Beispiel dieser elektronischen Zeitbasis und dieses Steuerungspfads.
Bei analogen Zeigern wandelt ein Schrittmotor Schaltkreisbefehle in Zeigerbewegung um, während ein Quarz-Chronograph mit Digitalanzeige Anzeigelogik anstelle derselben motorgetriebenen Zeigeranordnung verwenden kann; das Rücksetzverhalten wird ebenfalls durch die elektronische Steuerung und Anzeigekonfiguration des Werks bestimmt. Bei Seiko Kaliber V192 beispielsweise treiben die drei Schrittmotoren separate Anzeigefunktionen an und die Stoppuhr verwendet einen 1/5-Sekunden-Zeiger mit einer Messkapazität von 60 Minuten, was veranschaulicht, wie ein analoger Quarz-Chronograph das Zeitsignal des Oszillators und die Schaltkreissteuerung in sichtbare verstrichene Zeit umwandelt, ohne zu implizieren, dass jeder Quarz-Chronograph dieselbe Zeiger- oder Rücksetzanordnung verwendet.
Wie die verstrichene Zeit vom Zifferblatt abgelesen werden kann
Lesen Sie die verstrichene Zeit vom Zifferblatt ab, indem Sie die gestoppten Werte des Chronographen-Sekundenzeigers, des Minutenzählers und des Stundenzählers, sofern vorhanden, kombinieren. Verwenden Sie die Skalenmarkierungen an jeder gestoppten Zeigerposition und folgen Sie einer Ablesereihenfolge von der größten angezeigten Einheit der verstrichenen Zeit zur kleinsten; die resultierende Sequenz Anzeige → Wert → Bedingung ergibt die endgültige verstrichene Zeit.
Da diese Werte hypothetisch sind und zum selben gestoppten Zeitmessintervall gehören, beträgt die kombinierte verstrichene Zeit 20 Minuten 41 Sekunden.
Angenommen, der Minutenzähler eines Chronographen hat eine gestoppte Zeigerposition von 20 Minuten und sein Chronographen-Sekundenzeiger stoppt bei 41 Sekunden. Der Minutenzähler liefert 20 Minuten. Der Sekundenzeiger liefert 41 Sekunden. Da diese Werte hypothetisch sind und zum selben gestoppten Zeitmessintervall gehören, beträgt die kombinierte verstrichene Zeit 20 Minuten 41 Sekunden.
Angenommen, der Minutenzähler eines Chronographen hat eine gestoppte Zeigerposition von 20 Minuten und sein Chronographen-Sekundenzeiger stoppt bei 41 Sekunden.
Überprüfen Sie die Hilfszifferblattskala und die Beschriftungen des jeweiligen Zifferblatts, bevor Sie die Werte kombinieren, da die verfügbaren Zähler, ihre Skalenmarkierungen und ihre Bereiche modellspezifisch sind; ein Stundenzähler sollte nur dann in die Ablesung einbezogen werden, wenn die Uhr einen für die Messung der verstrichenen Zeit vorsieht. Seikos Anleitungen für die Kaliber 8R46 und 8R48 veranschaulichen diese Modellvariation: Beide verwenden eine 30-Minuten-Stoppuhr-Minutenskala, während das 8R48 zusätzlich eine Stundenanzeige für Messungen bis zu 12 Stunden bietet, sodass bei längeren Messungen der verstrichenen Zeit die Stundenanzeige zusammen mit dem Minutenzähler interpretiert werden muss, anstatt das Minutenzifferblatt als eigenständigen Wert zu behandeln.

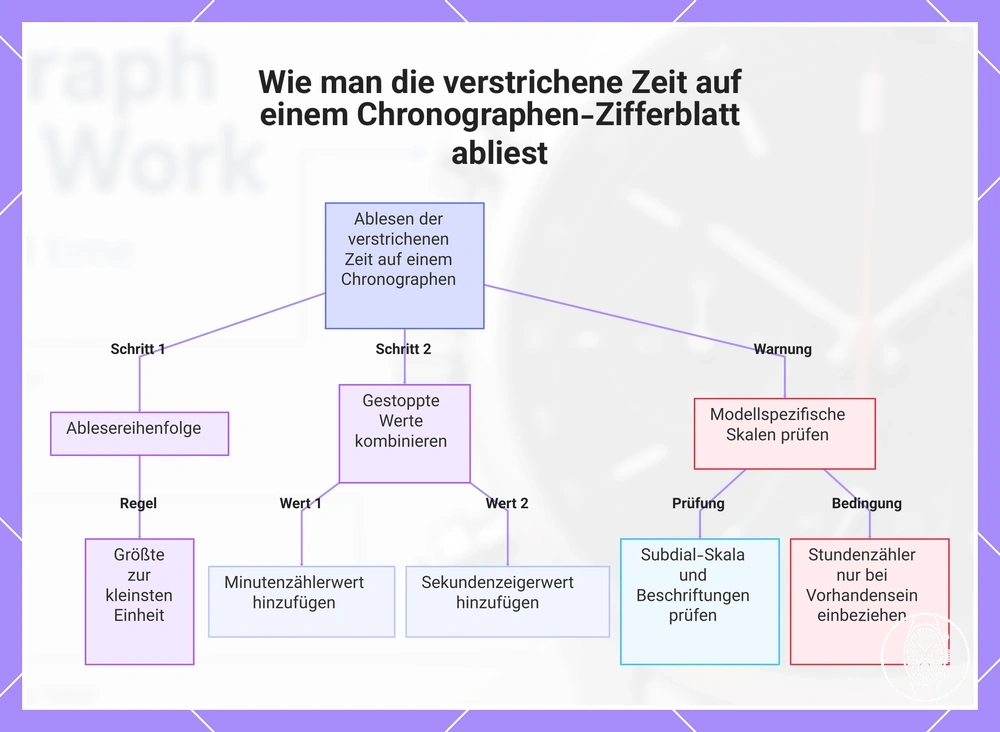

Diese Grafik zeigt die Schritte zum Ablesen der verstrichenen Zeit auf einem Chronographen-Zifferblatt, einschließlich der Kombination von gestoppten Werten und der Überprüfung modellspezifischer Skalen.
Diese Grafik zeigt die Schritte zum Ablesen der verstrichenen Zeit auf einem Chronographen-Zifferblatt, einschließlich der Kombination von gestoppten Werten und der Überprüfung modellspezifischer Skalen.
Sekunden, Minuten und Stunden gemeinsam ablesen
Lesen Sie das kombinierte Intervall eines Chronographen ab, indem Sie jeden Zeitmesser seiner gedruckten Skala zuordnen und dann den Wert des Sekundenzeigers, des Minutenzählers und des Stundenzählers, sofern vorhanden, kombinieren. Angenommen, die gestoppte Anzeige zeigt 41 Sekunden, 20 Minuten und 6 Stunden.
- Wert des Sekundenzeigers: 41 Sekunden.
- Wert des Minutenzählers: 20 Minuten.
- Wert des Stundenzählers: 6 Stunden, sofern die Uhr einen Stundenzähler hat.
- Kombiniertes Intervall: 6 Stunden 20 Minuten 41 Sekunden.
Dieses Beispiel ist illustrativ und keine Regel für jedes Zifferblattlayout. Ordnen Sie vor dem Kombinieren der Werte bei einer bestimmten Uhr jedes Hilfszifferblatt seiner gedruckten Skala zu, da Vorhandensein, Position und Bereich der Sekunden-, Minuten- und Stundenanzeigen modellabhängig sind.
Funktionslogik der Tachymeterskala
Eine Tachymeterskala verwendet die verstrichenen Sekunden der Zeitmessfunktion, um eine Rate über eine bekannte Distanz oder eine andere feste Einheit zu schätzen; der Chronographen-Sekundenzeiger liefert den Messwert der verstrichenen Zeit, während der Tachymeter den entsprechenden Skalenwert liefert, anstatt das Intervall unabhängig zu messen. Die Kriterien sind festgelegt: Die verstrichene Zeit muss bekannt sein und die gemessene Einheit muss festgelegt sein, bevor der Skalenwert als Rate interpretiert werden kann.
Die Kriterien sind festgelegt: Die verstrichene Zeit muss bekannt sein und die gemessene Einheit muss festgelegt sein, bevor der Skalenwert als Rate interpretiert werden kann.
Citizen Watch gibt beispielsweise an, dass, wenn ein Chronograph 45 Sekunden über eine bekannte Distanz von 1 km aufzeichnet, der Chronographen-Sekundenzeiger auf etwa 80 auf der Tachymeterskala zeigt, was einer geschätzten Rate von 80 km/h entspricht. Citizens Anleitung wendet diese Tachymetermethode auf Intervalle von bis zu 60 Sekunden an, sodass die Rateninterpretation sowohl von den aufgezeichneten verstrichenen Sekunden als auch von der bekannten 1-km-Distanz abhängt.
Was die Chronographenfunktion nicht ändert
Die Chronographenfunktion ist normalerweise eine ergänzende Funktion zur Messung der verstrichenen Zeit und kein Ersatz für die normale Zeitmessung. Die aktuelle Uhrzeit wird während der aktiven Zeitmessung weiterhin angezeigt, wenn die Uhr wie vorgesehen funktioniert. Seiko gibt diesen gleichzeitigen Betrieb für die Kaliber 8R46 und 8R48 an; dieselbe Grenze der Zusatzfunktion sollte für das jeweilige Werk bestätigt und nicht für jedes Modell angenommen werden.
Die aktuelle Uhrzeit wird während der aktiven Zeitmessung weiterhin angezeigt, wenn die Uhr wie vorgesehen funktioniert.
Eine Datumsanzeige bleibt, sofern vorhanden, ebenfalls eine separate Kalenderangabe, sofern die Anweisungen des Herstellers kein anderes Verhalten vorgeben; Citizen dokumentiert die normale Datumsanzeige während des Chronographenbetriebs für Kaliber H50. Die Wasserdichtigkeit bleibt an die angegebene Gehäuseklasse und die Betriebsbedingungen der Uhr gebunden, nicht an das Vorhandensein eines Chronographen, während der Uhrwerkstyp die vorhandene mechanische, Quarz- oder andere Konfiguration der Uhr bleibt. Modellspezifische Bedienelemente und Zeitmessgrenzen bleiben ebenfalls werksspezifisch; ein Chronograph ist nicht automatisch genauer oder für jede Zeitmessaufgabe geeignet, nur weil die Stoppuhrfunktion vorhanden ist.
- Aktuelle Uhrzeit: Läuft normalerweise parallel zur Chronographenzeitmessung weiter, wenn das Werk für den gleichzeitigen Betrieb von Zeitmessung und Stoppuhr ausgelegt ist.
- Datumsanzeige: Bleibt, sofern vorhanden, eine separate Anzeige; ihr Verhalten sollte der dokumentierten Kalenderkonstruktion des Modells folgen.
- Wasserdichtigkeit: Die Chronographenfunktion legt keine Wasserdichtigkeitsklasse fest; der geltende Wert ergibt sich aus der Gehäuseklasse und den Betriebsbedingungen des Herstellers.
- Uhrwerkstyp: Das Starten des Chronographen ändert weder den zugrunde liegenden Uhrwerkstyp noch macht es die Uhr automatisch genauer; die Genauigkeit bleibt werksspezifisch.
- Modellspezifische Bedienelemente: Tastenbelegungen, Zeitmesskapazität und Eignung für eine bestimmte Zeitmessaufgabe hängen vom dokumentierten Werk ab. Seiko gibt beispielsweise eine Stoppuhr-Grenze von 30 Minuten für Kaliber 8R46 und bis zu 12 Stunden für Kaliber 8R48 an.

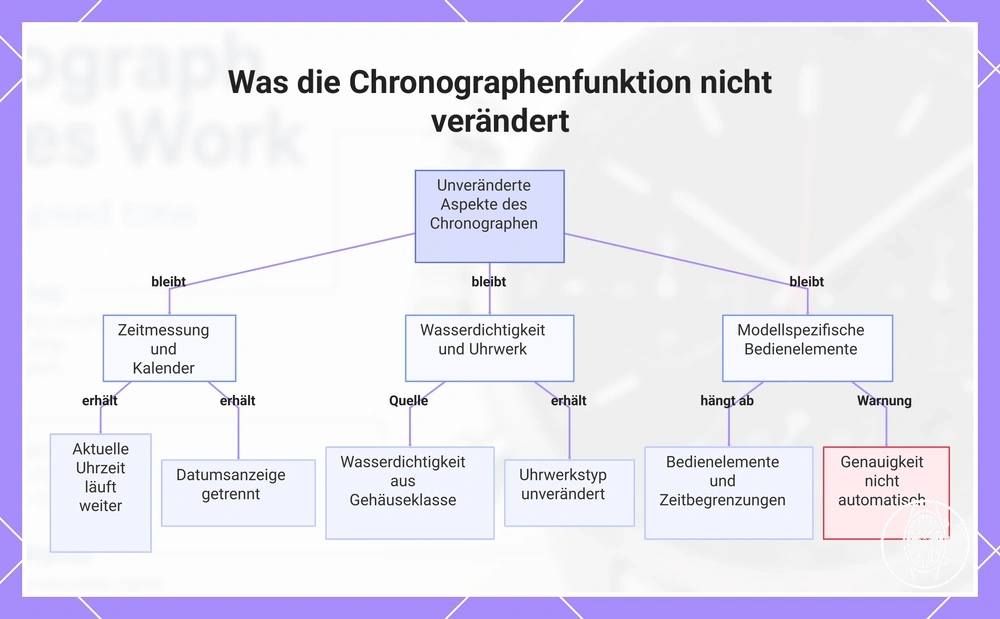

Diese Grafik zeigt die Aspekte, die bei Aktivierung der Chronographenfunktion unverändert bleiben, darunter Zeitmessung, Datumsanzeige, Wasserdichtigkeit, Uhrwerkstyp und modellspezifische Bedienelemente.
