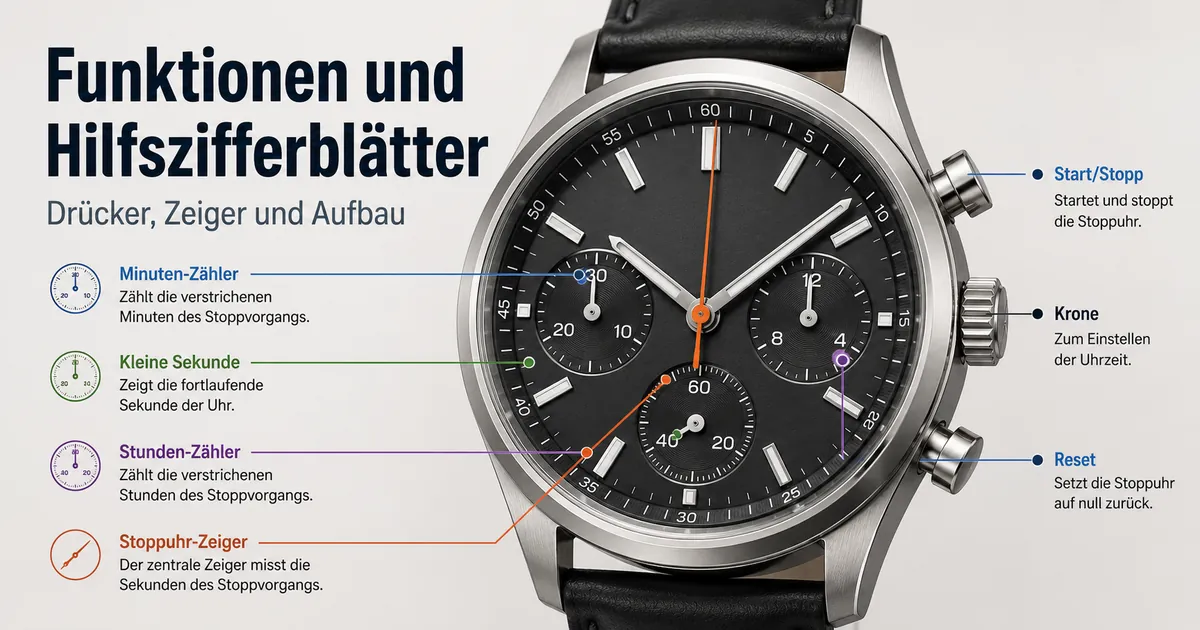

Funktionen, Hilfszifferblätter und Bedienelemente von Herren-Chronographen
Die Funktionen einer Herren-Chronographenuhr kombinieren die normale Zeitanzeige mit einer separaten Stoppuhrfunktion zur Messung der vergangenen Zeit, wobei das Zifferblatt üblicherweise Hilfszifferblätter, einen Stoppzeiger, Drücker, eine Krone und, bei entsprechenden Modellen, eine Tachymeterskala verwendet. Seikos Chronographen-Dokumentation beschreibt den Chronographen als eine Funktion zur Messung der vergangenen Zeit, während die Uhr weiterhin die aktuelle Uhrzeit anzeigt; Anzahl, Bezeichnungen und Rollen dieser sichtbaren Teile sind modellspezifisch und nicht universell.
Zifferblattbeschriftungen und Zeigerbewegung identifizieren, was ein Register misst, während die dokumentierten Bedienelemente identifizieren, wie die Stoppuhrfunktion zugewiesen ist.
Zifferblattbeschriftungen und Zeigerbewegung identifizieren, was ein Register misst, während die dokumentierten Bedienelemente identifizieren, wie die Stoppuhrfunktion zugewiesen ist. Beispielsweise gibt Seiko für sein Kaliber 8R46 eine Stoppuhrkapazität von 30 Minuten und für das 8R48 eine Kapazität von 12 Stunden an, das zusätzlich einen Stoppuhr-Stundenzeiger hinzufügt; bei diesen Kalibern steuert Taste A Start und Stopp, während Taste B den Reset steuert. Dieser modellspezifische Unterschied bedeutet, dass die Position eines Hilfszifferblatts allein nicht festlegt, ob es verstrichene Minuten, verstrichene Stunden oder eine andere Anzeige zeigt.
Dieser modellspezifische Unterschied bedeutet, dass die Position eines Hilfszifferblatts allein nicht festlegt, ob es verstrichene Minuten, verstrichene Stunden oder eine andere Anzeige zeigt.
Eine Tachymeterskala wandelt, sofern vorhanden, die Zeit, die zum Zurücklegen einer bekannten Strecke benötigt wird, in eine Durchschnittsgeschwindigkeit um, sodass ihr Messwert von der Messung der vergangenen Zeit und der auf dieser Uhr angebrachten Skala abhängt. Seikos Tachymeteranleitung gibt das numerische Beispiel des Zurücklegens von 1 Kilometer in 45 Sekunden: Die Tachymeteranzeige beträgt 80, was einer Durchschnittsgeschwindigkeit von 80 Kilometern pro Stunde entspricht. Ein Design mit mehreren Zifferblättern ohne dokumentierte Stoppuhrzeitmessung sollte daher nicht allein deshalb als funktionaler Chronograph interpretiert werden, weil es einem Zwei-Hilfszifferblatt- oder Drei-Hilfszifferblatt-Chronographen-Zifferblattlayout ähnelt.
Dies ist eine erklärende Darstellung der Chronographenfunktionen und ihrer sichtbaren Bedienelemente, keine Anleitung zum Bedienen, Zurücksetzen oder Reparieren einer bestimmten Herren-Chronographenuhr.
Für eine klare Interpretation verbinden Sie jedes sichtbare Teil mit seiner dokumentierten Bezeichnung und Funktion: Identifizieren Sie, welcher Zeiger oder welches Register die vergangene Zeit aufzeichnet, welche Drücker den Chronographen steuern, was die Krone steuert und ob eine Zeitskala vorhanden ist. Dies ist eine erklärende Darstellung der Chronographenfunktionen und ihrer sichtbaren Bedienelemente, keine Anleitung zum Bedienen, Zurücksetzen oder Reparieren einer bestimmten Herren-Chronographenuhr.
Inhaltsverzeichnis

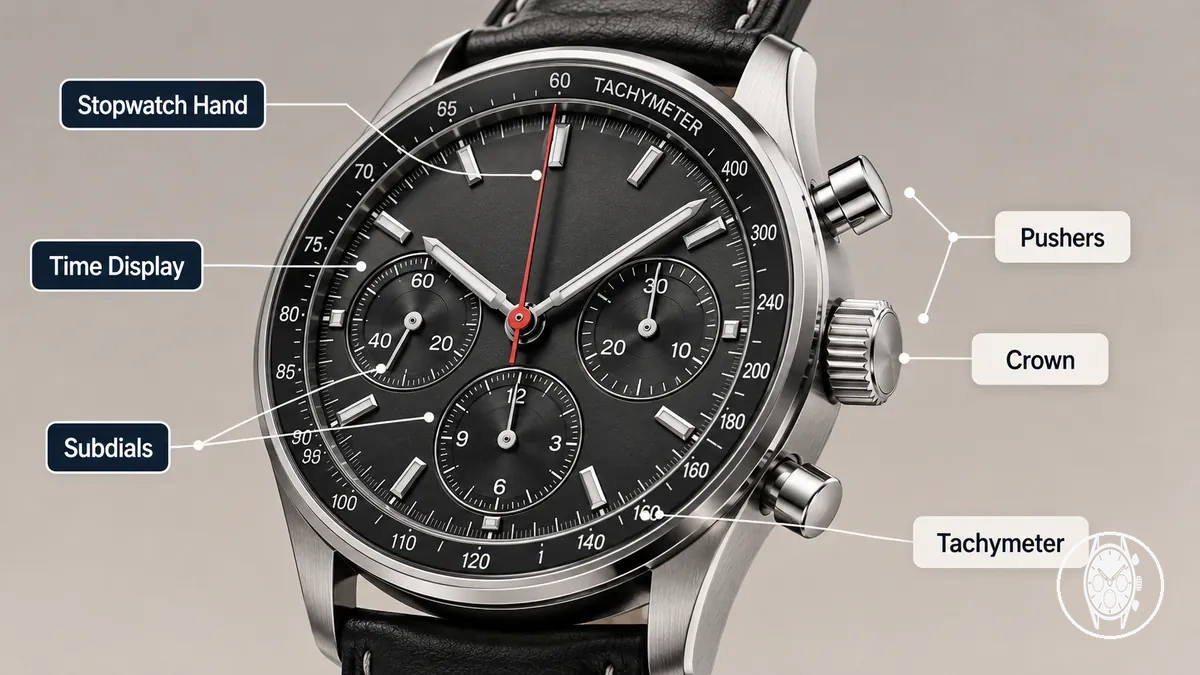

Was Chronographenfunktionen bei einer Herrenuhr bedeuten
Chronographenfunktionen bei einer Herrenuhr sind Zeitmessfunktionen, die zur normalen Zeitanzeige hinzugefügt werden, um die vergangene Zeit unabhängig von den regulären Stunden-, Minuten- und Sekundenanzeigen der Uhr zu messen. Seiko beschreibt einen Chronographen als eine Uhrenfunktion, die die vergangene Zeit misst, während die Uhr weiterhin die aktuelle Uhrzeit anzeigt. Die Zeitanzeige zeigt daher die aktuelle Uhrzeit, während der Chronograph die separate Stoppuhr-Zeitmessfunktion bereitstellt.
Die Bedeutung eines Chronographen spiegelt sich auf dem Zifferblatt durch spezielle Zeitmessanzeigen und Bedienelemente wider: Ein Stoppzeiger misst verstrichene Sekunden, Hilfszifferblätter oder Register können zusätzliche Einheiten der vergangenen Zeit anzeigen, Drücker steuern die Stoppuhrzeitmessung, und eine Tachymeterskala bietet eine Geschwindigkeitsskala, wenn dieses Merkmal vorhanden ist. Als modellspezifisches Zahlenbeispiel gibt Seiko eine maximale Stoppuhrmessung von 30 Minuten für Kaliber 8R46 an, während Kaliber 8R48 einen Stoppuhr-Stundenzeiger hinzufügt und die maximale Messung auf 12 Stunden erweitert; Seiko gibt für diese Kaliber auch Taste A für Start und Stopp und Taste B für Reset an. Diese dokumentierten Unterschiede bedeuten, dass die Kapazität der vergangenen Zeit, die Rollen der Hilfszifferblätter, die Drückerfunktionen und die Verfügbarkeit einer Tachymeterskala anhand des spezifischen Modells interpretiert werden müssen und nicht allein aus einem Multi-Zifferblatt-Layout abgeleitet werden können.

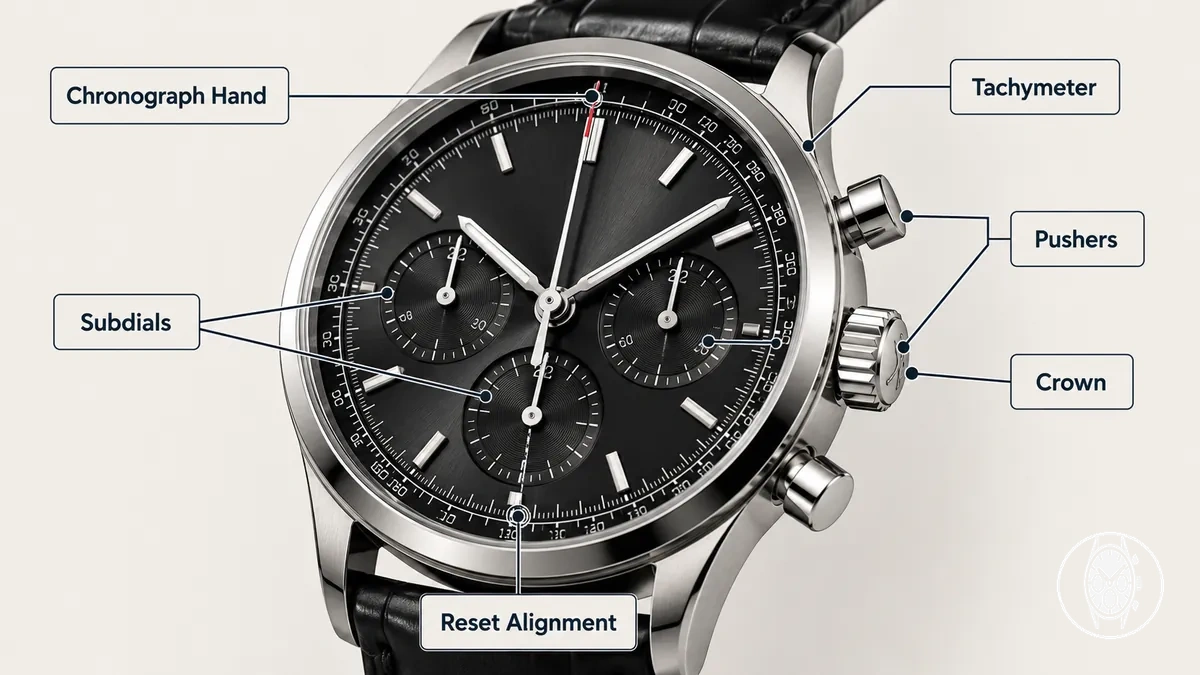

Chronographen-Zifferblattteile und Bedienelemente
Chronographen-Zifferblattteile und Bedienelemente sind die sichtbaren Komponenten, die eine Zeitmessanzeige liefern oder eine Chronographenfunktion bedienen: Hilfszifferblätter oder Register zeigen zugewiesene Zeitmesswerte an, der zentrale Chronographenzeiger kann verstrichene Sekunden oder Sekundenbruchteile anzeigen, Drücker bieten Zeitmesssteuerungen, die Krone bietet positionsabhängige Einstellungen, und eine Tachymeterskala liefert bei Vorhandensein eine Geschwindigkeitsanzeige. Das Ableseergebnis jedes Teils sollte daher anhand seiner zugewiesenen Rolle interpretiert werden und nicht allein anhand seiner Position auf dem Zifferblatt.
Seikos Anleitungen für die V172 und V174 liefern ein dokumentiertes Beispiel dafür, wie diese sichtbaren Teile zusammenwirken: Der Stoppzeiger rückt in 1/5-Sekunden-Schritten vor, der Stoppuhr-Minutenzeiger rückt in 1-Minuten-Schritten vor, Taste A bietet Start/Stopp, und Taste B bietet Split/Reset, bei einer maximalen Stoppuhrmessung von 60 Minuten. Dieselbe Dokumentation weist der Kronen-Normalposition die Stoppuhrnutzung zu, ihrer ersten Rastposition die Datums- und Alarm-Einstellungen und ihrer zweiten Rastposition die Zeiteinstellung, die Vorpositionierung des Stoppzeigers und den Systemreset; Seiko gibt auch an, dass sich die Tachymeterposition je nach Modellausführung unterscheidet und dass einige Modelle auf die Tachymeterskala verzichten. Die Reset-Ausrichtung hat bei V172 und V174 einen definierten sichtbaren Wert: Seiko gibt 0 Sekunden und 0 Minuten als Referenzposition nach dem Reset an, während ein an anderer Stelle anhaltender Zeiger darauf hinweist, dass seine Vorpositionierung eine modellspezifische Anpassung erfordert.
Die Tabelle verwendet Seiko V172/V174 nur als dokumentiertes Beispiel für die Beziehungen zwischen Teil und Rolle, da sich Chronographenlayouts und Steuerungszuweisungen je nach Modell unterscheiden.
Die Gruppierung von Zifferblattteilen und Bedienelementen nach Rolle trennt das, was der Träger sehen und ablesen kann, von den internen Mechanismen, die unter wie Chronographen funktionieren behandelt werden. Die Tabelle verwendet Seiko V172/V174 nur als dokumentiertes Beispiel für die Beziehungen zwischen Teil und Rolle, da sich Chronographenlayouts und Steuerungszuweisungen je nach Modell unterscheiden.
| Teil | Attribut | Bedingung | Ablese- oder Steuerungsergebnis |
|---|---|---|---|
| Hilfszifferblätter | Register für vergangene Zeit | Die Funktion folgt dem zugewiesenen Register des Modells | Bei Seiko V172/V174 rückt das Stoppuhr-Minutenregister in 1-Minuten-Schritten vor |
| Zentraler Chronographenzeiger | Anzeige der vergangenen Zeit | Während der Stoppuhrmessung | Bei Seiko V172/V174 zeigt es die vergangene Zeit in 1/5-Sekunden-Schritten an |
| Drücker | Zeitmesssteuerungen | Wenn die Stoppuhr betriebsbereit ist | Seiko V172/V174 weist Taste A Start/Stopp und Taste B Split/Reset zu |
| Krone | Positionsabhängige Steuerung | Normalposition, erste oder zweite Rastposition bei Seiko V172/V174 | Normalposition unterstützt die Stoppuhrnutzung; erste Rastposition bietet Datums- und Alarm-Einstellungen; zweite Rastposition bietet Zeiteinstellung, Vorpositionierung des Zeigers und Systemreset |
| Tachymeterskala | Geschwindigkeitsskala, verknüpft mit vergangenen Sekunden | Wenn das Modell eine Tachymeterskala enthält | Seikos Beispiel wandelt 45 Sekunden auf 1 km in eine Tachymeteranzeige von 80 km/h um; die Skala kann bei anderen Modellen anders positioniert sein oder fehlen |
| Reset-Ausrichtung | Referenzzeigerposition | Nach Stoppuhr-Reset bei Seiko V172/V174 | Die korrekte Referenz ist 0 Sekunden und 0 Minuten; eine andere Zeigerposition zeigt an, dass eine Vorpositionierungsanpassung erforderlich ist |

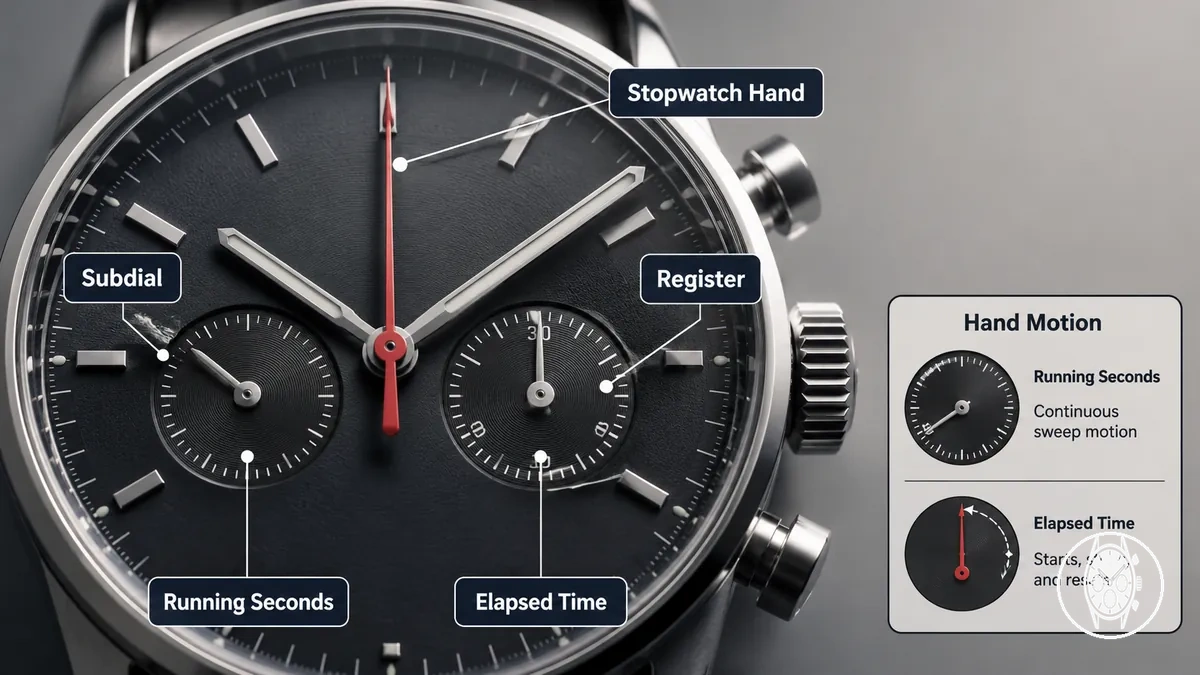

Hilfszifferblätter, Register und Stoppzeiger
Hilfszifferblätter sind die kleinen Zifferblätter innerhalb eines Chronographen-Zifferblatts, während Register Zähler sind, die einer gemessenen Einheit zugeordnet sind, und Stoppzeiger durch ihre Bewegung während der Chronographennutzung die vergangene Zeit anzeigen. Seikos V172/V174-Dokumentation liefert ein modellspezifisches Beispiel: Sie identifiziert einen normalen Sekundenzeiger für die Zeitmessung, einen Stoppuhr-1/5-Sekundenzeiger für vergangene Sekundenbruchteile und einen Stoppuhr-Minutenzeiger, der in 1-Minuten-Schritten vorrückt. Diese Rollen sind modellspezifisch, daher sind Beschriftungen, gemessene Einheit und Bewegung für die Interpretation zuverlässiger als die Position eines Hilfszifferblatts.
Für ein Szenario mit laufenden Sekunden im Vergleich zur vergangenen Zeit beobachten Sie die Zeiger vor und nach dem Start der Chronographenzeitmessung: Bei Seiko V172/V174 gehört der normale Sekundenzeiger zur Dreizeiger-Hauptzeitanzeige, während der separate Stoppzeiger die vergangene Zeit in 1/5-Sekunden-Schritten misst und das Stoppuhr-Minutenregister in 1-Minuten-Schritten vorrückt. Seiko gibt an, dass diese Stoppuhr bis zu 60 Minuten misst und dann an der 0-Minuten-, 0-Sekunden-Position stoppt; daher sollte ein kontinuierlich vorrückender normaler Sekundenzeiger nicht als die vergangene Stoppuhrmessung abgelesen werden, nur weil ein anderer Zeitzeiger stillsteht.
Drücker, Krone und Reset-Bedienelemente
Bei einem Herren-Chronographen bieten Drücker lokale Stoppuhr-Steuerungen wie Start, Stopp und Reset, während die Krone definierte Positionen zum Einstellen der Uhr nutzt. Seiko gibt für seine mechanischen 8R46/8R48 an, dass Taste A Start und Stopp bietet, Taste B Reset bietet und die Krone drei dokumentierte Zustände hat: Normal für manuellen Aufzug, erste Raststellung für Datumseinstellung und zweite Raststellung für Zeiteinstellung; diese Zuweisungen sind modellspezifisch und nicht universell.
Die erwartete Zifferblattreaktion hilft, die Rolle der Reset-Bedienelemente und der Zeigerausrichtung zu bestätigen.
Die erwartete Zifferblattreaktion hilft, die Rolle der Reset-Bedienelemente und der Zeigerausrichtung zu bestätigen. Seiko gibt an, dass das Zurücksetzen der 8R46/8R48 die Stoppzeiger auf die 0-Position zurückführt; für V172/V174 gibt Seiko Taste A für Start/Stopp, Taste B für Split/Reset und eine Reset-Referenz von 0 Sekunden und 0 Minuten an, sodass eine dauerhafte Abweichung von der Nullposition außerhalb des normalen Reset-Verhaltens liegt und zu einem supportorientierten Kontext gehört.
- Drückerposition: Unterscheiden Sie die Chronographen-Drücker oder Seitentasten von der Krone und ordnen Sie dann jeden dem dokumentierten Steuerungsauftrag des Modells zu.
- Kronenposition: Identifizieren Sie die dokumentierte Kronenposition, bevor Sie ihre Einstell- oder Justierrolle interpretieren; bei Seiko 8R46/8R48 entsprechen die Normalposition, die erste Raststellung und die zweite Raststellung dem manuellen Aufzug, der Datumseinstellung und der Zeiteinstellung.
- Start-Stopp-Rolle: Seiko weist Taste A bei den Beispielen 8R46/8R48 und V172/V174 Start und Stopp zu.
- Reset-Verhalten: Seiko weist Taste B bei 8R46/8R48 Reset und bei V172/V174 Split/Reset zu, wobei letztere 0 Sekunden und 0 Minuten als Reset-Referenz verwendet.
- Sichtbare Zifferblattreaktion: Nach einem dokumentierten Null-Reset sollten die Stoppzeiger in ihre angegebene Nullposition zurückkehren; eine dauerhafte Abweichung ist ein Zeigerausrichtungsproblem und keine Anzeige der vergangenen Zeit.
Für die Bedienungsabfolge über die Identifizierung dieser lokalen Rollen hinaus folgen Sie der Modelldokumentation und der separaten Anleitung zur Verwendung der Chronographen-Bedienelemente; die Steuerungszuweisung sollte nicht allein aus der Drückerposition abgeleitet werden.
Vorsicht: Wenn die Reset-Bedienelemente die Stoppzeiger wiederholt von ihrer dokumentierten Nullposition entfernt lassen, behandeln Sie das dauerhafte Zeigerausrichtungsproblem als Support-Angelegenheit, anstatt die normale Steuerungsidentifikation fortzusetzen; die modellspezifische Anleitung zum Zurücksetzen der Chronographenzeiger behandelt diesen separaten Kontext.

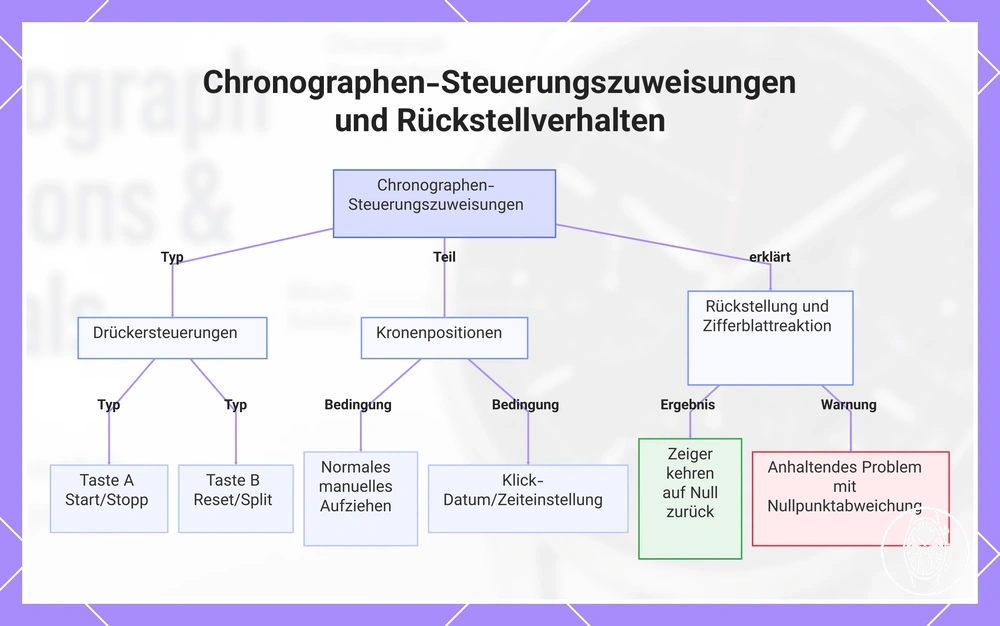

Dieses Diagramm identifiziert die Funktionen der Chronographen-Drücker und Kronenpositionen und erklärt das Rückstellverhalten und die Überprüfung der Zifferblattreaktion.
Dieses Diagramm identifiziert die Funktionen der Chronographen-Drücker und Kronenpositionen und erklärt das Rückstellverhalten und die Überprüfung der Zifferblattreaktion.
Was übliche Chronographen-Hilfszifferblätter messen
Übliche Chronographen-Hilfszifferblätter messen, abhängig vom Uhrwerk und Zifferblattdesign, entweder die laufenden Sekunden für die normale Zeitmessung oder Stoppuhrwerte wie vergangene Sekunden, vergangene Minuten, vergangene Stunden und Sekundenbruchteile. Citizen dokumentiert diese Rollen für verschiedene Kaliber: B620 nutzt Chronographen-Sekunden und -Minuten, 0510 enthält Chronographen-Stunden-, -Minuten- und -Sekundenzeiger, und E810 nutzt einen Funktionszeiger für Chronographen-Minuten oder 1/20-Sekunden-Zeitmessung. Die gemessene Einheit eines Hilfszifferblatts ist modellspezifisch und nicht durch seine Position festgelegt.
Beschriftungen, die gedruckte Einheitenskala und das Zeigerverhalten bestimmen das Ableseergebnis.
Beschriftungen, die gedruckte Einheitenskala und das Zeigerverhalten bestimmen das Ableseergebnis. Citizen gibt an, dass Kaliber E650 bis zu 59 Minuten 59 Sekunden in 1-Sekunden-Einheiten misst, während E810 bis zu 59 Minuten 59,95 Sekunden in 1/20-Sekunden-Einheiten misst; Citizens 0510-Dokumentation identifiziert separat die Chronographen-Stunden-, -Minuten- und -Sekundenanzeigen. Ein Hilfszifferblatt für laufende Sekunden gehört zur normalen Zeitmessung, während ein Zähler für die vergangene Zeit gemäß der aktiven Zeitskala des Chronographen vorrückt.
| Hilfszifferblatt oder Zeitanzeige | Beschriftung oder Einheitenattribut | Wertebereich oder Bedingung | Ableseergebnis |
|---|---|---|---|
| Hilfszifferblatt für laufende Sekunden | Normale Sekunden | Läuft als Teil der regulären Zeitanzeige, nicht als Teil der Stoppuhrmessung | Lesen Sie es als laufende Sekunden ab; es ist kein Zähler für die vergangene Zeit, nur weil es sich in einem kleinen Zifferblatt befindet |
| Anzeige der vergangenen Sekunden | Chronographen-Sekunden | Aktiv während der Stoppuhrzeitmessung; Citizen E650 zeichnet in 1-Sekunden-Einheiten bis zu 59 Minuten 59 Sekunden auf | Lesen Sie den Zeiger als vergangene Sekunden innerhalb des Messbereichs dieses Uhrwerks ab |
| Register für vergangene Minuten | Chronographen-Minuten | Rückt vor, während die Stoppuhrzeit läuft; der Funktionszeiger von Citizen E650 rückt in 1-Minuten-Schritten vor | Lesen Sie das Register als angesammelte vergangene Minuten ab, nicht als Uhrzeit-Minuten |
| Register für vergangene Stunden | Chronographen-Stunden | Vorhanden bei Uhrwerken, die einen Stunden-Zähler enthalten; Citizen 0510 gibt einen eigenen Chronographen-Stundenzeiger an und misst die vergangene Zeit bis zu 11 Stunden 59 Minuten 59 Sekunden | Lesen Sie den Zähler als angesammelte vergangene Stunden innerhalb des Chronographenbereichs dieses Modells ab |
| Anzeige der Sekundenbruchteile | Sekundenbruchteile | Die Auflösung folgt der Einheitenskala des Uhrwerks; Citizen E810 misst in 1/20-Sekunden-Einheiten bis zu 59 Minuten 59,95 Sekunden | Lesen Sie die Anzeige als feinere Bruchteile der vergangenen Zeit ab, nicht als normale laufende Sekunden |
Laufende Sekunden im Vergleich zu Zählern für die vergangene Zeit
Laufende Sekunden zeigen Sekunden während der normalen Zeitmessung an, während Zähler für die vergangene Zeit das Intervall anzeigen, das gemessen wird, wenn die Chronographen-Stoppuhr läuft. Beim Seiko-Kaliber V192 unterscheidet der Hersteller den kleinen Sekundenzeiger von den Stoppuhr-1/5-Sekunden- und -Minutenzeigern, sodass die Zeigerbewegung allein nicht bestimmt, ob ein angezeigter Wert zur normalen Zeitmessung oder zur Stoppuhrmessung gehört. Der praktische Unterschied ist die Beschriftung und die Zeitmessrolle des Anzeigers: Kleine Sekunden gehören zur normalen Zeitmessung, während Zähler für die vergangene Zeit auf die Chronographenzeitmessung reagieren.
Lesen Sie die Beschriftung, die Zeigerbewegung und die Reaktion auf Chronographen-Start und -Stopp zusammen, wenn Sie die beiden Anzeiger unterscheiden.
Beispielsweise geben Seikos V192-Anleitungen an, dass die Stoppuhr nicht betrieben werden kann, wenn sich der kleine Sekundenzeiger in 2-Sekunden-Intervallen bewegt, was zeigt, dass ein sichtbar bewegter kleiner Sekundenzeiger nicht bedeutet, dass die Stoppuhr läuft. In denselben Anleitungen gibt Seiko ein Stoppuhr-Beispiel von 20 Minuten 41 Sekunden nach Start- und Stopp-Messung, sodass der vergangene Wert zu den Stoppzeigern gehört und nicht zur kontinuierlich sichtbaren kleinen Sekundenanzeige. Lesen Sie die Beschriftung, die Zeigerbewegung und die Reaktion auf Chronographen-Start und -Stopp zusammen, wenn Sie die beiden Anzeiger unterscheiden.
| Laufende Sekunden | Zähler für die vergangene Zeit |
|---|---|
| Zeigt Sekunden für die normale Zeitmessung an; bei Seiko V192 kann sich der kleine Sekundenzeiger in 2-Sekunden-Intervallen bewegen, wenn die Uhr einen Energiezustand anzeigt. | Zeigt die angesammelte Stoppuhrzeit nach dem Start der Chronographenzeitmessung an; Seiko V192 verwendet separate Stoppuhr-1/5-Sekunden- und -Minutenzeiger. |
| Die Zeigerbewegung kann unabhängig von der Stoppuhrmessung fortgesetzt werden, daher bestätigt die Bewegung allein keine Chronographennutzung. | Die Zeigerbewegung und der angezeigte Wert sind an die Start-, Stopp- und Reset-Zustände des Chronographen gebunden. |
| Interpretieren Sie den Anzeiger anhand seiner Beschriftung als kleine Sekunde oder seiner Rolle in der normalen Zeitmessung. | Interpretieren Sie den Anzeiger anhand seiner Beschriftung für die vergangene Zeit, seiner Einheitenskala und seines Verhaltens, während die Stoppuhr läuft. |
Sekunden, Minuten, Stunden und Sekundenbruchteile
Chronographen-Zeiteinheiten können Sekunden, Minuten, Stunden und Sekundenbruchteile umfassen, wobei die Zifferblattmarkierung oder der Zählertyp den Wertebereich und den Ableseeffekt für ein bestimmtes Uhrwerk definiert. Seiko gibt an, dass die Kaliber V172, V174 und V175 die vergangene Zeit in 1/5-Sekunden-Schritten bis zu 60 Minuten messen, während V176 1/20-Sekunden-Schritte bis zu 60 Minuten verwendet; Citizen gibt an, dass Kaliber 0510 bis zu 11 Stunden 59 Minuten 59 Sekunden misst. Diese modellspezifischen Werte zeigen, warum sowohl die Einheitenskala als auch der Messbereich identifiziert werden müssen, bevor eine Chronographenanzeige interpretiert wird.
Diese modellspezifischen Werte zeigen, warum sowohl die Einheitenskala als auch der Messbereich identifiziert werden müssen, bevor eine Chronographenanzeige interpretiert wird.
Die Layouts der Zeiteinheiten sind nicht bei allen Chronographen identisch: Seiko V172/V174 bieten Sekundenbruchteil- und Minuten-Stoppuhr-Anzeigen ohne einen Zähler für vergangene Stunden, während Citizen 0510 einen Stunden-Zähler für die Messung längerer vergangener Zeiträume enthält. Auch die Bruchteilanzeigen unterscheiden sich je nach Kaliber, sodass eine 1/5-Sekunden- oder 1/20-Sekunden-Skala das dokumentierte Uhrwerk beschreibt und nicht eine universelle Chronographenfähigkeit. :contentReference[oaicite:0]{index=0}
| Zeiteinheit | Zifferblattmarkierung oder Zählertyp | Wertebereich | Ableseeffekt |
|---|---|---|---|
| Sekunden | Stoppuhr-Sekundenzeiger | Citizen 0510 zeichnet Sekunden von 0 bis 59 Sekunden innerhalb jeder vergangenen Minute auf. | Die Sekundenanzeige liefert die Sekundenkomponente der Ablesung der vergangenen Zeit. |
| Minuten | Minutenzähler oder Stoppuhr-Minutenzeiger | Seiko V172/V174/V175/V176 messen die vergangene Zeit bis zu 60 Minuten, wobei die Stoppuhr-Minutenanzeige in 1-Minuten-Einheiten vorrückt. | Der Minutenzähler zeigt die angesammelten vergangenen Minuten an, bis das dokumentierte Messlimit erreicht ist. |
| Stunden | Stundenzähler | Citizen 0510 misst die vergangene Zeit bis zu 11 Stunden 59 Minuten 59 Sekunden. | Der Stundenzähler erweitert das ablesbare vergangene Intervall über Minuten hinaus; Seiko V172/V174 verzichten auf einen Zähler für vergangene Stunden. |
| Sekundenbruchteile | Bruchteil-Stoppzeiger oder -Skala | Seiko gibt 1/5-Sekunden-Schritte für V172/V174/V175 und 1/20-Sekunden-Schritte für V176 an. | Die Bruchteilskala unterteilt jede vergangene Sekunde gemäß dem dokumentierten Kaliber, sodass der angezeigte Bruchteil anhand der Skala dieses Modells interpretiert werden sollte. |
Wie sich Zwei-Hilfszifferblatt- und Drei-Hilfszifferblatt-Layouts unterscheiden
Ein Zwei-Hilfszifferblatt-Layout enthält 2 Register, während ein Drei-Hilfszifferblatt-Layout 3 enthält, sodass die Drei-Register-Anordnung 1 zusätzliche Anzeigeposition hat, die einer Messrolle oder einer anderen Uhranzeige zugewiesen werden kann. Die ausgewerteten Belege beschreiben Chronographenregister als Anzeigen, die Sekunden, Minuten oder Stunden zugewiesen werden können, und stellen fest, dass 3, 6 und 9 Uhr eine gängige Drei-Register-Anordnung ist; die Registeranzahl beeinflusst daher die Ablesbarkeit und Informationsdichte, nicht jedoch die Qualität an sich.
Die wesentliche Einschränkung ist, dass die Registeranzahl allein nicht die angezeigten Funktionen identifiziert: Die Position, Beschriftungen, Skalen und das Zeigerverhalten bestimmen die Messrollen.
Die wesentliche Einschränkung ist, dass die Registeranzahl allein nicht die angezeigten Funktionen identifiziert: Die Position, Beschriftungen, Skalen und das Zeigerverhalten bestimmen die Messrollen. Ein Zwei-Hilfszifferblatt-Layout hat 2 Positionen und kann daher 2 Registerrollen darstellen, während ein Drei-Hilfszifferblatt-Layout 3 Positionen hat und 3 Rollen darstellen kann; die zusätzliche Position erhöht die Möglichkeit eines weiteren Zählers für die vergangene Zeit, legt aber nicht fest, dass das dritte Register vergangene Stunden oder eine andere bestimmte Einheit misst. Die ausgewerteten Belege des Abschnitts geben auch an, dass Anzahl, Größe, Position und Funktion der Hilfszifferblätter je nach Uhrendesign variieren, sodass die Tabelle Ablesbarkeit, Zifferblattausgewogenheit und Funktionsdichte als Entscheidungssignale und nicht als feste Ergebnisse behandelt. :contentReference[oaicite:0]{index=0}
| Layout | Anzahl und Position der Register | Wahrscheinliche Messrollen | Interpretation oder Einschränkung |
|---|---|---|---|
| Zwei-Hilfszifferblatt-Layout | 2 Register; ihre Positionen sind konfigurationsspezifisch und nicht durch die Registeranzahl festgelegt. | 2 Registerrollen können angezeigt werden; diese können laufende Sekunden oder Zähler für die vergangene Zeit umfassen, wenn das Uhrwerk diese Funktionen zuweist. | Die 2-Register-Anordnung hat 1 Zifferblattelement weniger als ein Drei-Hilfszifferblatt-Layout, was eine weniger dichte Zifferblattausgewogenheit unterstützen kann. Die Einschränkung ist 1 weniger Registerposition, daher ist zu prüfen, ob ein benötigter Zähler für die vergangene Zeit fehlt. |
| Drei-Hilfszifferblatt-Layout | 3 Register; 3, 6 und 9 Uhr ist eine in den ausgewerteten Belegen dokumentierte gängige Anordnung, kein universeller Positionsstandard. | 3 Registerrollen können angezeigt werden, was 1 zusätzliche Position bietet, die einem weiteren Zähler für die vergangene Zeit oder einer anderen modelldefinierten Anzeige zugewiesen werden kann. | Das zusätzliche Register erhöht die Funktionsdichte, fügt aber auch 1 weiteres Zifferblattelement zur Interpretation hinzu. Die Ablesbarkeit hängt daher von den spezifischen Beschriftungen, Skalen, Abständen und zugewiesenen Funktionen ab und nicht allein von der Registeranzahl. |
Für die Ablesbarkeit und Zifferblattausgewogenheit vergleichen Sie, wie deutlich die 2 oder 3 Register unterschieden und abgelesen werden können; für die Funktionsdichte prüfen Sie, was jedes Register tatsächlich misst. Das praktische Entscheidungssignal ist, ob der zusätzliche Zähler in einem Drei-Hilfszifferblatt-Layout einen für den beabsichtigten Verwendungszweck benötigten Wert der vergangenen Zeit liefert, da ein zusätzliches Register ohne erforderliche Messrolle die visuelle Dichte erhöht, ohne relevante Zeitmessinformationen hinzuzufügen.
So lesen Sie Chronographen-Hilfszifferblätter anhand von Position und Beschriftung
Um Chronographen-Hilfszifferblätter abzulesen, prüfen Sie zuerst die Beschriftung und die gedruckten Einheiten, verwenden Sie dann Position und Zeigerverhalten, um zu entscheiden, was der beobachtete Wert darstellt und ob die Stoppuhr aktiv ist. Seikos V192-Anleitungen identifizieren separate kleine Sekunden-, Stoppuhr-Minuten- und zentrale 1/5-Sekunden-Anzeigen und geben explizit an, dass Anzeigeposition und Design je nach Modell variieren können, daher sollte die Zifferblattposition eine Ablesung qualifizieren und nicht allein bestimmen. :contentReference[oaicite:0]{index=0}
Diese Reihenfolge hält die Ablesung an das spezifische Zifferblatt gebunden und bewahrt die Modellvariation, wenn ein Hilfszifferblatt minimal beschriftet ist.
Lesen Sie Chronographen-Hilfszifferblätter ab, indem Sie vom stärksten sichtbaren Hinweis zum schwächsten übergehen: gedruckte Einheiten und Skalenmarkierung, Zeigerverhalten, dann Position. Diese Reihenfolge hält die Ablesung an das spezifische Zifferblatt gebunden und bewahrt die Modellvariation, wenn ein Hilfszifferblatt minimal beschriftet ist. :contentReference[oaicite:1]{index=1}
- Prüfen Sie die Beschriftung und die gedruckten Einheiten: Identifizieren Sie, ob das Hilfszifferblatt für Sekunden, Minuten, Stunden, Sekundenbruchteile oder eine andere Anzeige markiert ist. Die sichtbare Einheit legt fest, welche Art von beobachtetem Wert die Skala anzeigen soll; ist keine Einheit gedruckt, behalten Sie die Ablesung als vorläufig, bis die anderen Hinweise übereinstimmen.
- Lesen Sie die Skalenmarkierung ab: Ordnen Sie den Zeiger den Zahlen oder Strichen zu, die um dieses Hilfszifferblatt gedruckt sind, anstatt einen Wert aus seiner Position auf dem Hauptzifferblatt abzuleiten. Beispielsweise gibt Seiko an, dass die V192-Stoppuhrzeitmessung 1/5-Sekunden-Schritte und eine Stoppuhr-Minutenanzeige mit einer maximalen Messung von 60 Minuten verwendet, daher müssen diese Skalen innerhalb des dokumentierten Zeitmessbereichs dieses Modells interpretiert werden. :contentReference[oaicite:2]{index=2}
- Beobachten Sie das Zeigerverhalten: Prüfen Sie, ob der Zeiger zur normalen Zeitmessung gehört oder sich als Teil der Chronographenzeitmessung ändert. Bei Seiko V192 unterscheidet der Hersteller den kleinen Sekundenzeiger vom Stoppuhr-Minutenzeiger und dem zentralen Stoppuhr-1/5-Sekundenzeiger, was zeigt, dass Zeigerverhalten und zugewiesene Funktion stärkere Hinweise sind als die Zifferblattposition allein. :contentReference[oaicite:3]{index=3}
- Verwenden Sie die Position als sekundären Hinweis: Notieren Sie, ob sich das Hilfszifferblatt nahe 3, 6, 9 oder einer anderen Uhrzeitposition befindet, erst nachdem Sie seine Skala und sein Verhalten identifiziert haben. Seiko gibt an, dass Position und Design der V192-Anzeige je nach Modell variieren können, daher sollte dieselbe Uhrzeitposition nicht als universeller Indikator für eine Zeiteinheit behandelt werden. :contentReference[oaicite:4]{index=4}
- Bewerten Sie ein unbeschriftetes Hilfszifferblatt: Wenn ein Hilfszifferblatt wenig oder keinen Beschriftungstext hat, kombinieren Sie seine Skalenmarkierung, sein Zeigerverhalten, den beobachteten Wert und die Modelldokumentation, bevor Sie die Ableseentscheidung treffen. Ein Zeiger, der auf 15 an einem unbeschrifteten Zähler zeigt, sollte beispielsweise nicht automatisch als 15 Minuten abgelesen werden; es wird nur dann zu einer 15-Minuten-Ablesung, wenn die Skala und der dokumentierte Zählertyp festlegen, dass das Register vergangene Minuten misst.

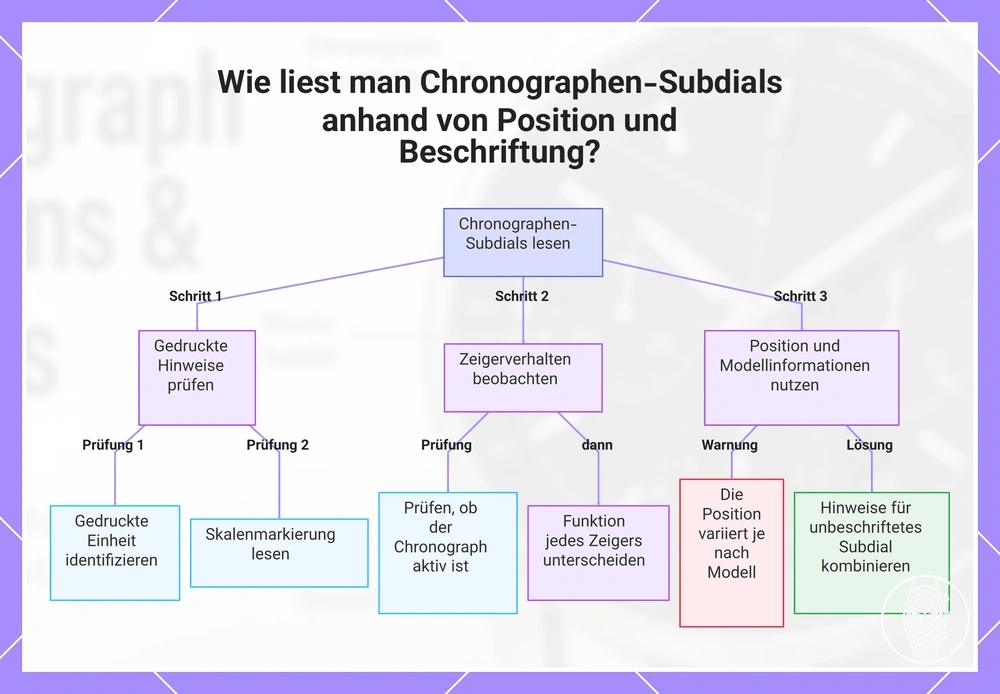

Dieses Diagramm zeigt Schritt für Schritt, wie man Chronographen-Subdials anhand gedruckter Hinweise, des Zeigerverhaltens und modellspezifischer Positionsangaben richtig interpretiert.
Wie Tachymeterskalen mit der Chronographenzeitmessung verbunden sind
Eine Tachymeterskala nutzt die Chronographenzeitmessung, um die vergangene Zeit über eine bekannte Strecke oder eine feste Messbasis in eine ungefähre Geschwindigkeit umzurechnen. Citizen Watch gibt an, dass sein Tachymeter die Durchschnittsgeschwindigkeit aus den vergangenen Sekunden schätzen kann, die zum Zurücklegen von 1 Kilometer oder 1 Meile benötigt werden, mit einem unterstützten Messbereich von bis zu 60 Sekunden. Die Ablesung hängt daher sowohl vom Chronographen-Sekundenzeiger als auch von einer bekannten Strecke ab, nicht allein von der vergangenen Zeit.
Die Ablesung hängt daher sowohl vom Chronographen-Sekundenzeiger als auch von einer bekannten Strecke ab, nicht allein von der vergangenen Zeit.
Der Chronographenzeiger liefert den Wert der vergangenen Sekunden, während die Tachymeterskala diesen Wert der entsprechenden Geschwindigkeit zuordnet. Citizen Watch stellt auch fest, dass die Tachymetermarkierungen je nach Skalenausführung auf der äußeren Lünette oder auf dem Zifferblattring erscheinen können, sodass Platzierung und Verwendungszweck modellspezifisch sind. Tachymeterablesungen sind kontextbezogene Schätzungen: Die Skala ist nur nützlich, wenn die Messbasis der beabsichtigten Strecke oder dem Einheitsintervall entspricht und die vergangene Zeit innerhalb des unterstützten Bereichs der Skala liegt. :contentReference[oaicite:0]{index=0}

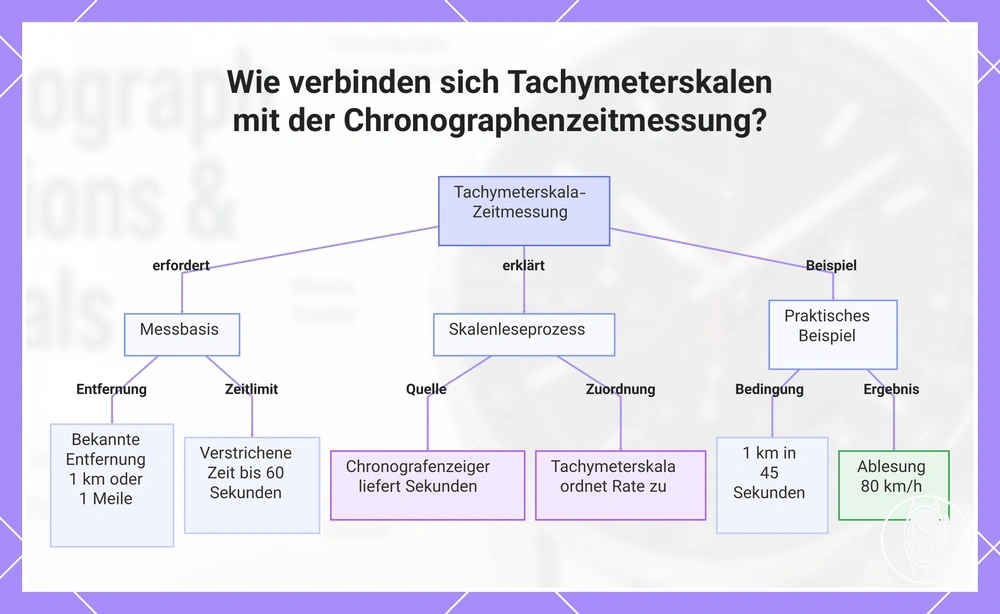

Dieses Diagramm zeigt die Messbasis, den Skalenleseprozess und ein praktisches Beispiel, wie eine Tachymeterskala die Chronographenzeitmessung zur Geschwindigkeitsschätzung nutzt.
Chronographen-Zifferblattbedeutungen, die je nach Modell variieren
Chronographen-Zifferblattbedeutungen können je nach Modell variieren, da das Uhrwerk, das Layout, das Markendesign, die gedruckten Beschriftungen und das Zeigerverhalten bestimmen, was jeder sichtbare Zeiger, jedes Register oder jede Skala darstellt. Seikos offizielle Chronographenanleitungen geben an, dass Anzeigeposition und Design je nach Modell variieren können, sodass die Uhrzeitposition eines Hilfszifferblatts nicht als ausreichender Beleg für seine Funktion behandelt werden sollte. Lesen Sie zuerst die gedruckten Beschriftungen und die Skala, dann verwenden Sie das Zeigerverhalten, um die Interpretation zu bestätigen. :contentReference[oaicite:0]{index=0}
Lesen Sie zuerst die gedruckten Beschriftungen und die Skala, dann verwenden Sie das Zeigerverhalten, um die Interpretation zu bestätigen.
Die Modellvariation betrifft sowohl die angezeigten Funktionen als auch deren sichtbare Zustände: Ein Chronographenlayout kann separate Anzeigen für normale Sekunden, vergangene Sekunden, Minuten, Stunden oder Bruchteilzeitmessung zuweisen, während ein anderes Uhrwerk eine dieser Anzeigen weglassen oder einem Zeiger eine andere Rolle zuweisen kann. Seikos offizielle Anleitungen dokumentieren auch Layouts, bei denen sich ein Bruchteil-Stoppzeiger nur während eines anfänglichen Zeitmesszeitraums bewegt, bevor er in seine Nullposition zurückkehrt, was zeigt, warum ein inaktiv aussehender Zeiger seine Bedeutung ohne den dokumentierten Zustand des Modells nicht festlegt. Die folgende Checkliste hält die Zifferblattinterpretation im Rahmen des sichtbaren Funktionsumfangs, ohne in die Reparaturdiagnose auszuweiten. :contentReference[oaicite:1]{index=1} :contentReference[oaicite:2]{index=2}
- Gedruckte Beschriftungen: Prüfen Sie zuerst die Einheitenbeschriftung, die Skalenmarkierung oder die benannte Anzeige; die dokumentierte Beschriftung gibt den stärksten sichtbaren Hinweis darauf, ob das Register die normale Zeit, die vergangene Zeit oder eine andere Anzeige darstellt.
- Zeigerverhalten: Beobachten Sie, ob sich der Zeiger während der normalen Zeitmessung, während der Chronographenzeitmessung oder nur unter einem dokumentierten Anzeigezustand bewegt. Eine Änderung des Bewegungszustands kann den Ableseeffekt verändern, ohne die physische Position des Zeigers zu ändern.
- Reset-Ausrichtung: Vergleichen Sie die Chronographenzeiger mit der dokumentierten Referenzposition des Modells, nachdem die Zeitmessung zurückgesetzt wurde. Seiko gibt Nullposition-Referenzen für seine Chronographenzeiger an, aber eine von der Referenz abweichende Position ist eine Ausrichtungsbeobachtung und kein Beleg für einen bestimmten zugrunde liegenden Fehler. :contentReference[oaicite:3]{index:3}
- Inaktive Hilfszifferblätter: Behandeln Sie ein sich nicht bewegendes Register als zustandsabhängig, bis seine zugewiesene Funktion bestätigt ist. Seiko dokumentiert einen Bruchteil-Stoppzeiger, der nach etwa 1 Minute an seiner Nullposition stoppt, während die Zeitmessung fortgesetzt wird, sodass Inaktivität allein das Hilfszifferblatt nicht als defekt identifiziert. :contentReference[oaicite:4]{index:4}
- Dekorativ wirkende Layouts: Weisen Sie keine Zeitmessfunktion allein aufgrund von Symmetrie, Registeranzahl oder visuellem Stil zu; bestätigen Sie, dass jedes sichtbare Element eine gedruckte Skala, eine dokumentierte Rolle oder ein beobachtbares Zeigerverhalten aufweist, das mit dieser Interpretation übereinstimmt.
- Tastenreaktion: Wenn ein Drücker nicht die dokumentierte sichtbare Reaktion des Modells zeigt, halten Sie dieses Problem getrennt von der Entscheidung, was ein Hilfszifferblatt bedeutet. Anhaltende chronograph button problems gehören zu einem Support-Kontext und legen nicht die Zifferblattbedeutung fest.

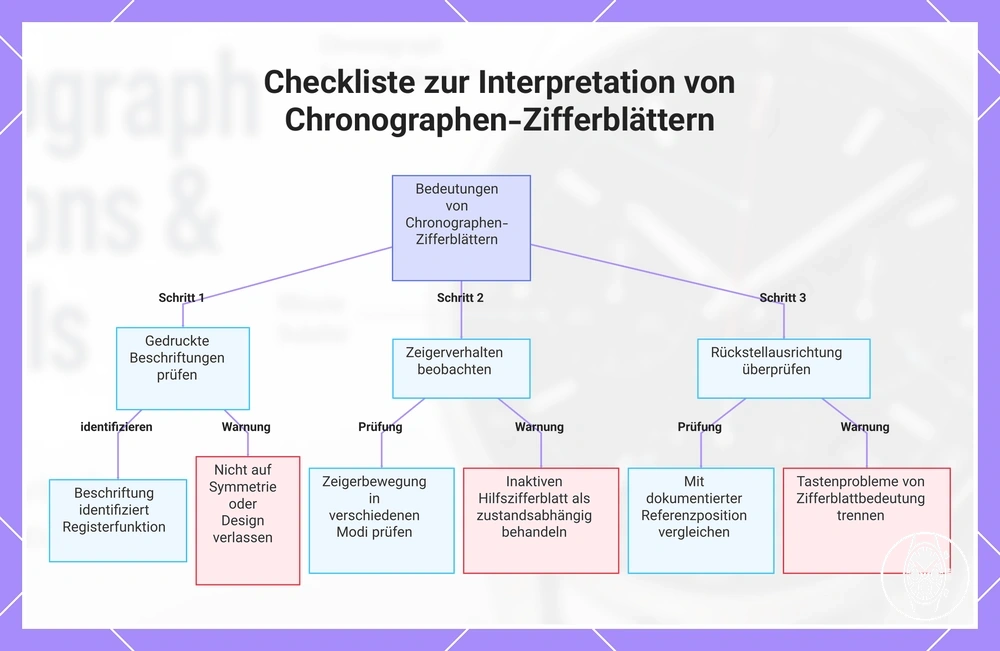

Diese Checkliste führt Sie durch die drei wesentlichen Schritte zur Interpretation der je nach Modell unterschiedlichen Bedeutungen von Chronographen-Zifferblättern, mit Warnungen vor häufigen Fehlinterpretationen.
Funktionsdetails, die vor der Wahl einer Herren-Chronographenuhr zu prüfen sind
Prüfen Sie vor der Wahl einer Herren-Chronographenuhr die Funktionsdetails hinsichtlich Ablesbarkeit, Messrolle, Bediengefühl und praktischem Nutzen, nicht allein der Zifferblattkomplexität. Die akzeptable Bedingung ist, dass jedes sichtbare Chronographenmerkmal einen identifizierbaren Zweck hat, bequem abgelesen oder bedient werden kann und die Zeitmessaufgaben unterstützt, die Sie ausführen möchten. Die Funktion sollte daher dem beabsichtigten Verwendungszweck entsprechen und nicht der Anzahl der Hilfszifferblätter oder Skalen auf dem Zifferblatt.
Die Funktion sollte daher dem beabsichtigten Verwendungszweck entsprechen und nicht der Anzahl der Hilfszifferblätter oder Skalen auf dem Zifferblatt.
Die wichtigsten Entscheidungssignale sind Ablesbarkeit der Hilfszifferblätter, klar definierte Zeitmessfunktionen, Bedienbarkeit der Drücker, Zeitmesskapazität und Tachymeterrelevanz. Die ausgewerteten Belege beschreiben Chronographen-Hilfszifferblätter als Anzeigen unterschiedlicher Zeitmessrollen und identifizieren Start, Stopp und Reset als übliche Chronographen-Steuerungsfunktionen, daher sollte jedes Merkmal danach bewertet werden, was es zum beabsichtigten Zeitmessbedarf beiträgt, und nicht allein nach seinem Aussehen. :contentReference[oaicite:0]{index=0}
- Ablesbarkeit der Hilfszifferblätter: Prüfen Sie, ob Beschriftungen, Skalenmarkierungen, Zeiger und Kontrast jedes Register leicht unterscheidbar machen. Die akzeptable Bedingung ist, dass die angezeigte Einheit oder Rolle identifiziert werden kann, ohne sich allein auf die Position des Hilfszifferblatts zu verlassen; eine schlechte Zifferblattklarheit erhöht den Interpretationsaufwand und verringert den praktischen Nutzen.
- Messrolle: Bestätigen Sie, was jedes Hilfszifferblatt oder jeder Chronographenzeiger misst, wie vergangene Sekunden, Minuten, Stunden oder eine andere dokumentierte Anzeige. Die akzeptable Bedingung ist, dass die verfügbaren Messrollen den Zeitintervallen entsprechen, die Sie verwenden möchten; ein Zähler ohne relevanten Zeitmesszweck erhöht die Zifferblattkomplexität, ohne die erforderliche Funktion zu verbessern.
- Bedienbarkeit der Drücker: Prüfen Sie, ob die Chronographen-Drücker bei normalem Tragen leicht zu identifizieren, zu erreichen und zu drücken sind und ob ihre dokumentierten Aktionen klar sind. Akzeptable Bedienbarkeit der Drücker bedeutet, dass das Bediengefühl die beabsichtigten Start-, Stopp- und Reset-Aktionen ohne Verwechslung mit der Krone ermöglicht; umständliche oder mehrdeutige Bedienelemente verringern den praktischen Nutzen.
- Zeitmesskapazität: Prüfen Sie, ob die angezeigten Zähler für die vergangene Zeit das längste Intervall abdecken, das Sie zu messen erwarten. Die akzeptable Bedingung ist, dass die Uhr die erforderliche Minuten- oder Stunden-Messrolle für diesen Verwendungszweck enthält; eine Nur-Minuten-Anzeige ist eine Einschränkung, wenn der beabsichtigte Zeitmessbedarf in Stunden reicht.
- Tachymeterrelevanz: Prüfen Sie, ob die Geschwindigkeitsmessung über eine bekannte Strecke oder ein festes Intervall Teil des beabsichtigten Verwendungszwecks ist. Ein Tachymeter ist relevant, wenn sein Skalendesign zu diesem Messkontext passt; wenn keine Geschwindigkeitsberechnung erforderlich ist, fügt die Skala visuelle Informationen hinzu, ohne eine notwendige Zeitmessfunktion zu bieten.
- Praktische Funktion versus Zifferblattkomplexität: Vergleichen Sie die Anzahl der sichtbaren Register und Skalen mit der Anzahl der Funktionen, die Sie wahrscheinlich nutzen werden. Die akzeptable Bedingung ist ein Layout, bei dem hinzugefügte Elemente eine nützliche Mess- oder Steuerungsrolle bieten; zusätzliche visuelle Komplexität ohne eine benötigte Funktion hat keinen Entscheidungsvorteil.
Die abschließende Funktionsprüfung sollte lesbare Zeitmessinformationen, nützliche Messrollen, komfortable Bedienelemente und Merkmale bevorzugen, die den beabsichtigten Zeitmessanforderungen entsprechen. Breitere Auswahlkriterien können dann im Herren-Chronographen-Ratgeber berücksichtigt werden.
Breitere Auswahlkriterien können dann im Herren-Chronographen-Ratgeber berücksichtigt werden.

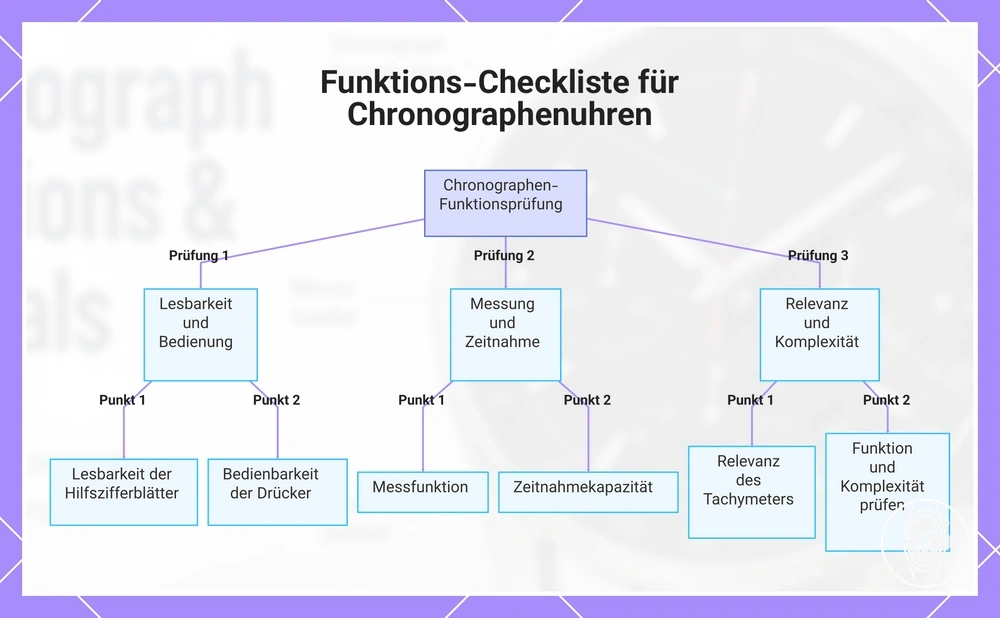

Dieses Diagramm fasst die wichtigsten Funktionsdetails, die bei der Auswahl einer Herrenchronographenuhr zu bewerten sind, in den Kategorien Lesbarkeit, Messung und Relevanz zusammen.
