Configuração e uso do cronógrafo em relógios masculinos

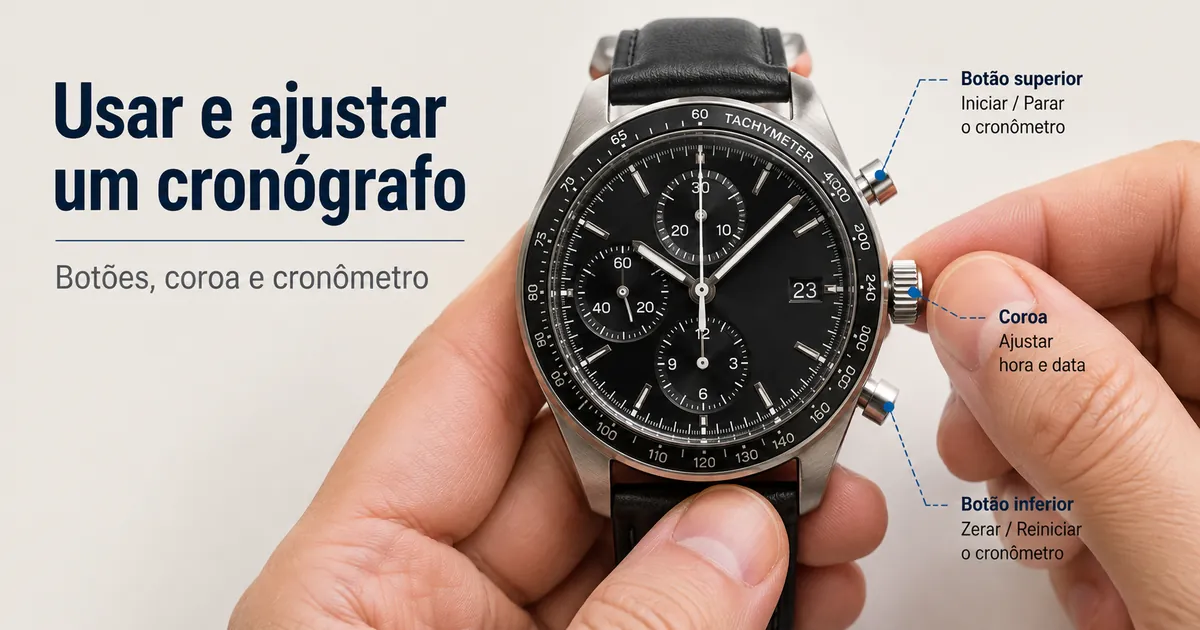

Um relógio cronógrafo masculino geralmente é configurado usando a coroa para ajuste normal de hora ou data, identificando os botões e submostradores, e então usando a sequência específica do modelo para iniciar, parar e reiniciar a função de cronômetro. A Seiko especifica que seu cronógrafo 8R46 mede o tempo decorrido por até 30 minutos, enquanto o 8R48 mede por até 12 horas; em ambos os movimentos, o Botão A inicia e para a cronometragem e o Botão B reinicia o cronômetro. Esses valores ilustram por que a configuração, a capacidade de tempo decorrido e o comportamento dos controles devem ser obtidos do manual de instruções do movimento específico, em vez de serem tratados como universais.

Antes de usar a função de cronometragem, identifique o que a coroa, os botões e os submostradores fazem no relógio que você tem em mãos.

Antes de usar a função de cronometragem, identifique o que a coroa, os botões e os submostradores fazem no relógio que você tem em mãos. Nos movimentos 8R46 e 8R48 da Seiko, a primeira posição de clique da coroa ajusta a data e a segunda posição ajusta a hora, enquanto o ponteiro central dos segundos do cronógrafo e os contadores de tempo decorrido exibem o resultado do cronômetro; a Seiko também afirma que a posição e o design da exibição podem variar conforme o modelo. Essa variação de modelo é importante em relógios cronógrafos masculinos, pois uma posição da coroa ou sequência de botões documentada para um movimento não deve ser assumida para outro.

O uso seguro do cronômetro começa com a exibição e os controles no estado inicial necessário antes de iniciar a cronometragem.

O uso seguro do cronômetro começa com a exibição e os controles no estado inicial necessário antes de iniciar a cronometragem. A Seiko instrui os usuários dos movimentos 8R46 e 8R48 a confirmar que o ponteiro central do cronômetro está na posição 0 e a reiniciá-lo com o Botão B, se necessário; a Seiko também especifica que o cronômetro não pode ser usado quando a indicação de reserva de marcha estiver abaixo de 10 horas nesses movimentos. Em termos práticos, confirme o alinhamento zero, identifique os submostradores relevantes de minutos ou horas decorridos e verifique a condição operacional do modelo antes de pressionar um botão.

Em termos práticos, confirme o alinhamento zero, identifique os submostradores relevantes de minutos ou horas decorridos e verifique a condição operacional do modelo antes de pressionar um botão.

Uma reinicialização normal e uma recalibração são ações diferentes: a reinicialização retorna a exibição do cronógrafo corretamente alinhada à sua referência zero após a cronometragem, enquanto a recalibração corrige um ponteiro que permanece desalinhado após a reinicialização. A Citizen especifica para seu movimento B620 que corrigir um ponteiro de segundos do cronógrafo desalinhado requer puxar a coroa em dois passos, segurar o botão superior direito por 2 segundos, ajustar o ponteiro de segundos do cronógrafo para 0 segundos, empurrar a coroa de volta e completar o processo com o botão inferior direito. Use o manual de instruções específico quando a reinicialização não restaurar o alinhamento zero, pois essa sequência de recalibração é específica do movimento, não um procedimento geral de cronógrafo.

Índice⌄

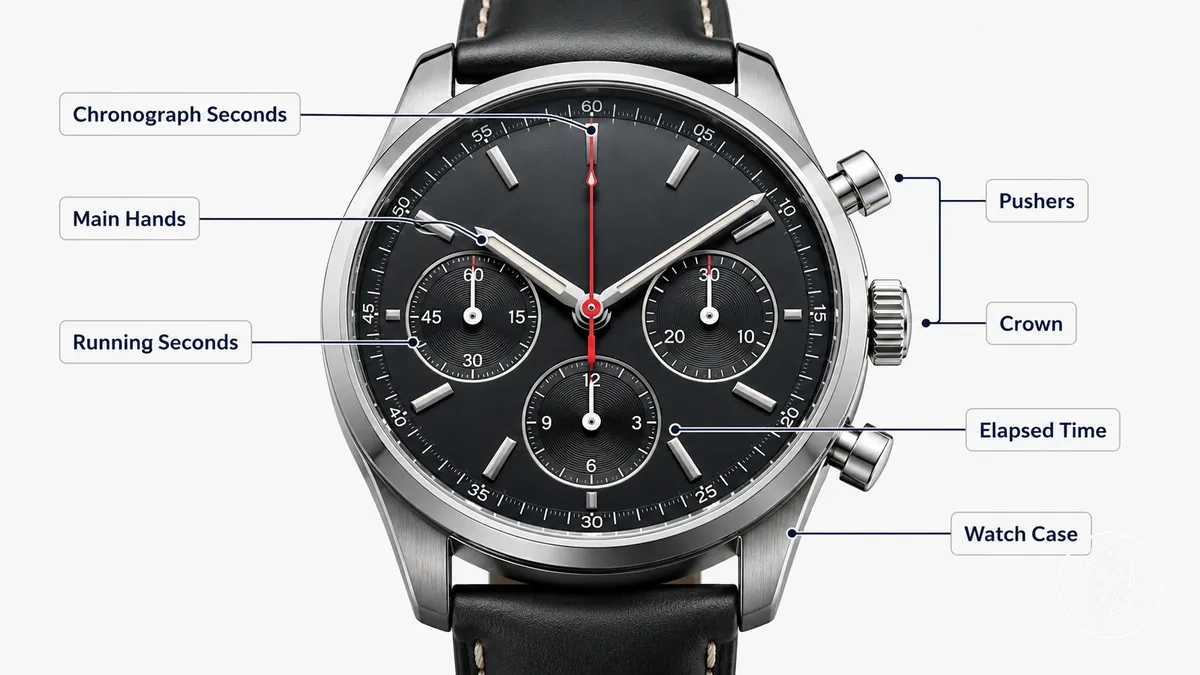

Controles do cronógrafo e partes do mostrador necessárias antes do uso

Os controles e partes do mostrador a identificar antes de usar um relógio cronógrafo são a caixa do relógio, a coroa, os botões, os ponteiros principais, o ponteiro de segundos do cronógrafo, o mostrador de segundos contínuos e os submostradores de tempo decorrido. Essas partes têm funções distintas: a coroa lida com as funções de ajuste designadas, os botões operam as ações do cronógrafo designadas, os ponteiros principais mostram a hora normal e os mostradores do cronógrafo exibem segundos contínuos ou tempo decorrido medido de acordo com o layout documentado do relógio.

O 8R46 registra até 30 minutos de tempo decorrido, enquanto o 8R48 registra até 12 horas, ilustrando como os contadores do mostrador e a faixa de cronometragem disponíveis mudam com o movimento.

Identifique a coroa, os botões, os ponteiros principais e os submostradores antes de iniciar o cronômetro, pois suas funções designadas determinam qual controle inicia, para ou reinicia a cronometragem e qual exibição registra o tempo decorrido. A Seiko especifica para seus movimentos 8R46 e 8R48 que o Botão A inicia e para o cronômetro e o Botão B o reinicia; a Seiko também identifica um ponteiro central de segundos do cronômetro e um ponteiro de minutos do cronômetro em ambos os movimentos, com um ponteiro adicional de horas do cronômetro no 8R48. O 8R46 registra até 30 minutos de tempo decorrido, enquanto o 8R48 registra até 12 horas, ilustrando como os contadores do mostrador e a faixa de cronometragem disponíveis mudam com o movimento.

Os segundos contínuos e os contadores de tempo decorrido devem ser distinguidos pela função, e não pela posição do submostrador. A Rotary especifica para seu Cronógrafo Esportivo GB05450/59 que o submostrador às 6 horas mostra os segundos contínuos, o submostrador às 9 horas registra os minutos decorridos, o submostrador às 3 horas exibe a hora de 24 horas e o ponteiro principal de segundos do cronógrafo registra os segundos decorridos; por exemplo, um contador de minutos decorridos em 4 minutos com o ponteiro de segundos do cronógrafo em 8 segundos representa um tempo decorrido ilustrativo de 4 minutos e 8 segundos. As chronograph functions and subdials detalhadas devem, portanto, ser correspondidas às marcações e ao manual de instruções do relógio específico, em vez de inferidas apenas pela posição do submostrador.

Os segundos contínuos e os contadores de tempo decorrido devem ser distinguidos pela função, e não pela posição do submostrador.

A caixa do relógio contém a coroa, os botões e os mostradores, mas a variação de modelo significa que sua disposição detalhada e relação operacional não são um layout garantido entre cronógrafos. O limite prático antes do uso é identificar cada controle e exibição visível a partir do manual de instruções; a relação subjacente entre essas partes pertence a how chronograph watches work, e não a esta visão geral de identificação de controles.

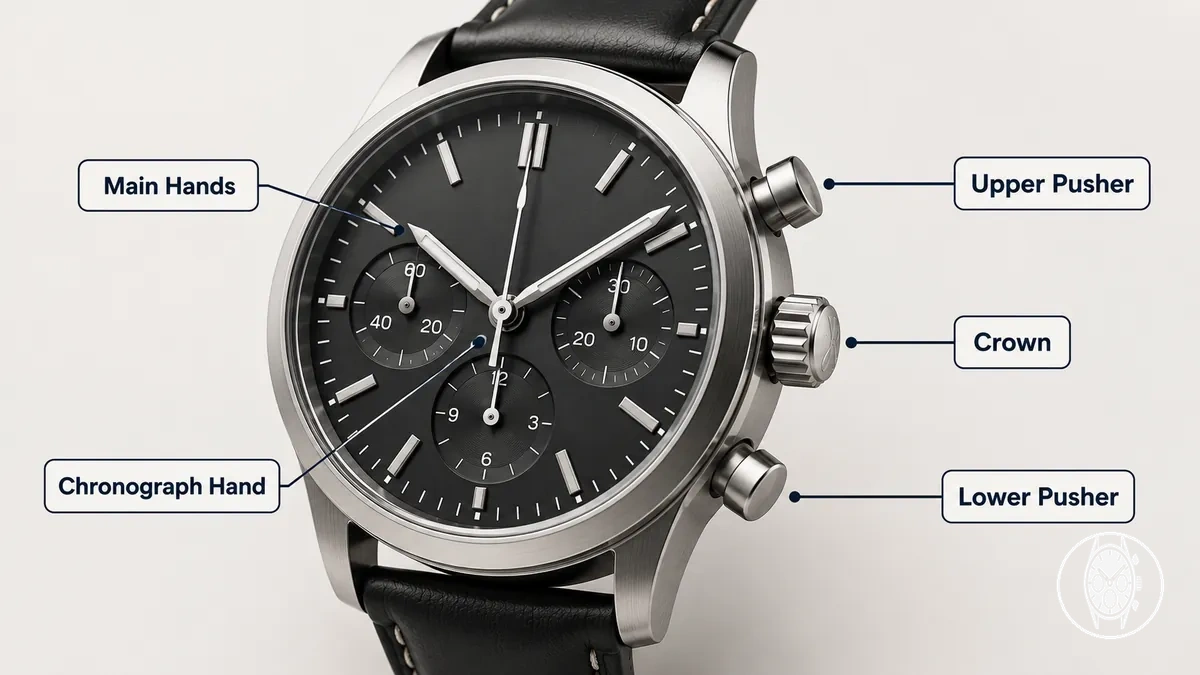

Botões, Coroa, Ponteiros Principais e Ponteiros do Cronógrafo

O botão superior, o botão inferior, a coroa, os ponteiros principais e os ponteiros do cronógrafo são os pontos locais de controle e exibição para configurar e operar um relógio cronógrafo: os botões controlam as ações designadas do cronômetro, a coroa fornece posições normais e de ajuste, os ponteiros principais mostram a hora atual e os ponteiros do cronógrafo mostram o tempo decorrido. A Citizen especifica para o movimento 0510 que a coroa deve estar totalmente pressionada para a operação do cronógrafo, o botão superior direito inicia ou para a cronometragem e o botão inferior direito reinicia o cronógrafo quando ele está parado; essas atribuições são específicas do modelo, e não um layout universal de botões.

Antes de pressionar um botão ou puxar a coroa, verifique sua posição e função documentadas.

Antes de pressionar um botão ou puxar a coroa, verifique sua posição e função documentadas. Por exemplo, a Seiko especifica para os movimentos 8R46 e 8R48 que a coroa tem três posições de operação: normal para corda manual, primeiro clique para ajuste de data e segundo clique para ajuste de hora; a Seiko atribui o Botão A para iniciar e parar a cronometragem e o Botão B para reiniciar o cronômetro.

• Botão superior: No layout do Citizen 0510, pressione e solte o botão superior direito para iniciar ou parar a cronometragem. Verifique as instruções do modelo antes de pressionar, pois a ação designada do botão superior não é universal.
• Botão inferior: A Citizen especifica que o botão inferior direito do 0510 reinicia o cronógrafo quando ele está parado. Reiniciar nesta condição de parada documentada retorna a exibição do cronômetro para a próxima medição.
• Coroa: A coroa muda de função de acordo com sua posição de ajuste. Nos Seiko 8R46 e 8R48, a posição normal é para corda manual, a primeira posição puxada ajusta a data e a segunda posição puxada ajusta a hora; a Seiko instrui os usuários a não puxar a coroa para ajuste de hora ou data enquanto o cronômetro estiver em operação.
• Ponteiros principais: Os ponteiros principais de hora e minuto exibem a hora atual, em vez do tempo decorrido medido. A Citizen especifica que o movimento 0510 continua a exibir a hora normal enquanto seu cronógrafo está em operação, portanto, os ponteiros de hora permanecem separados da exibição do cronômetro.
• Ponteiros do cronógrafo: Os ponteiros do cronógrafo exibem o tempo decorrido. A Seiko identifica um ponteiro central de segundos do cronômetro e um ponteiro de minutos do cronômetro em ambos os modelos 8R46 e 8R48, com um ponteiro de horas do cronômetro no 8R48; antes da cronometragem, a Seiko especifica que o ponteiro central do cronômetro deve estar na posição 0 e que o Botão B o reinicia para 0 quando necessário.

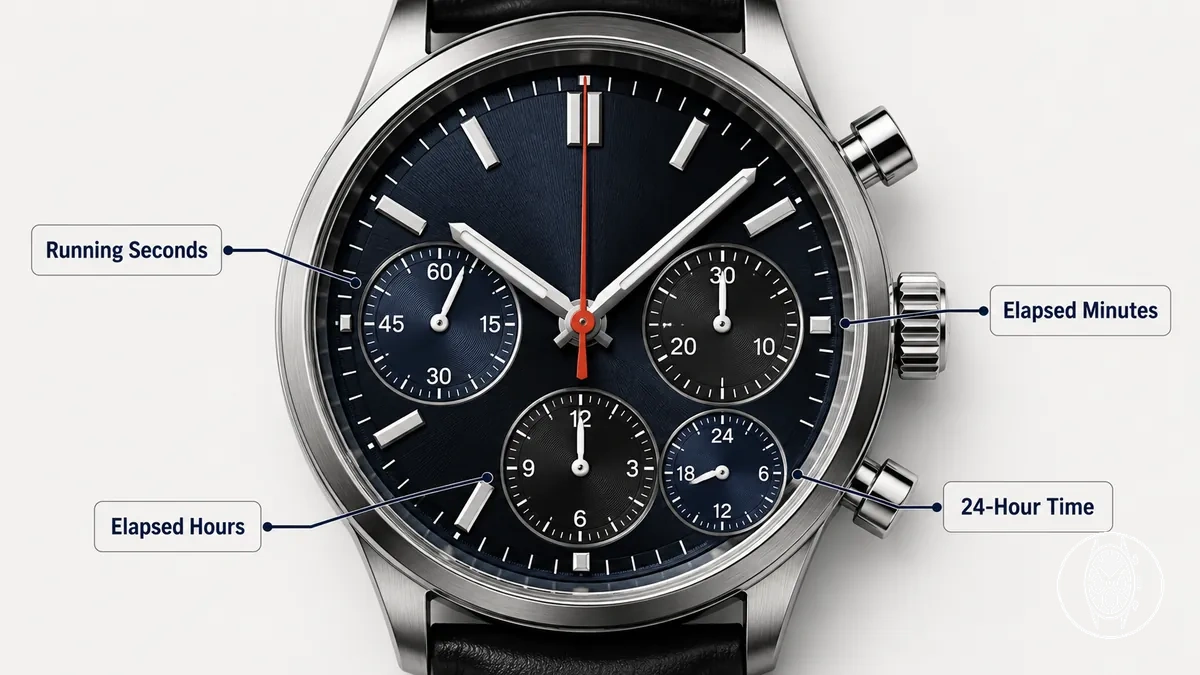

Submostradores para Segundos Contínuos e Tempo Decorrido

Os submostradores do cronógrafo podem exibir informações normais de cronometragem ou contadores de tempo decorrido, e seu valor é determinado pelas marcações, escala e layout do movimento, em vez de apenas pela posição do submostrador. As instruções da Seiko para os modelos 8R46 e 8R48 ilustram essa distinção: ambos identificam um pequeno ponteiro de segundos para a cronometragem normal e um contador de minutos do cronômetro de 30 minutos, enquanto o 8R48 também possui um contador de horas do cronômetro de 12 horas.

Leia um submostrador combinando suas marcações e escala com o valor exibido e, em seguida, confirme essa interpretação com as instruções do movimento. A Seiko especifica uma capacidade de tempo decorrido de 30 minutos para o 8R46 e de 12 horas para o 8R48, mostrando por que os contadores disponíveis e a faixa de cronometragem dependem do layout do movimento. Um mostrador marcado de 0 a 30 pode, portanto, servir como um contador de minutos decorridos em um layout de cronógrafo documentado, enquanto um indicador de 24 horas representa a hora em um ciclo de 24 horas quando o movimento atribui a ele essa função, em vez de cronometragem.

Função do submostrador	Rótulo ou escala	Valor exibido	Interpretação do usuário
Segundos contínuos	Marcas de segundos	0–60 segundos por minuto	Leia como os segundos contínuos da cronometragem normal, não como tempo decorrido acumulado.
Minutos decorridos	Escala de minutos específica do movimento; 0–30 nos Seiko 8R46 e 8R48	Até 30 minutos decorridos por ciclo do contador nestes movimentos	Leia com a função do cronômetro; a Seiko especifica um contador de minutos do cronômetro de 30 minutos para ambos os movimentos.
Horas decorridas	Escala de horas específica do movimento; 0–12 no Seiko 8R48	Até 12 horas decorridas no 8R48	Use o contador de horas para cronometragens mais longas quando o movimento incluir um; a Seiko especifica este contador para o 8R48, mas não para o 8R46.
Indicador de 24 horas	Escala de 24 horas	Hora dentro de um dia de 24 horas	Interprete como informação de hora do dia (AM ou PM) quando documentado para esse movimento, não automaticamente como horas decorridas do cronômetro.

Contraste: Os segundos contínuos pertencem à cronometragem normal e continuam independentemente da medição do cronômetro, enquanto os minutos decorridos e as horas decorridas são contadores do cronógrafo que acumulam tempo decorrido enquanto o cronômetro opera. Como as marcações e o layout do movimento determinam essas atribuições, confirme cada mostrador pequeno antes da cronometragem; a distinção mais ampla é abordada em chronograph functions and subdials.

Como ajustar a hora e a data em um relógio cronógrafo

Para ajustar a hora e a data em um relógio cronógrafo, normalmente use a coroa para ajuste de hora e data, enquanto os botões operam a função de cronômetro, em vez do ajuste normal de hora. A Seiko especifica para seus movimentos 8R46 e 8R48 que a primeira posição puxada é usada para ajuste de data, a segunda posição puxada é usada para ajuste de hora e a posição pressionada é a posição normal da coroa; essas posições de ajuste são específicas do modelo.

Para ajustar a hora e a data em um relógio cronógrafo, normalmente use a coroa para ajuste de hora e data, enquanto os botões operam a função de cronômetro, em vez do ajuste normal de hora.

Verifique o manual de instruções antes de selecionar uma posição da coroa, pois outro cronógrafo pode usar diferentes posições puxadas, direções de rotação ou procedimentos de ajuste de data. Nos modelos Seiko 8R46 e 8R48 com coroa de rosca, a Seiko especifica que a coroa deve ser destravada antes da operação e travada novamente após o uso; a Seiko também afirma que a data muda por volta da meia-noite quando AM ou PM está ajustado corretamente.

Use a sequência a seguir como um exemplo específico de modelo de configuração baseada na coroa.

Use a sequência a seguir como um exemplo específico de modelo de configuração baseada na coroa. As instruções da Seiko 8R46 e 8R48 suportam as posições da coroa e a sequência de ajuste abaixo; se o relógio usar posições de ajuste diferentes, uma janela de data diferente ou um procedimento de coroa de rosca diferente, siga o manual de instruções correspondente.

1. Prepare o relógio: Se o cronógrafo tiver uma coroa de rosca, destrave-a de acordo com as instruções do modelo antes de puxá-la para fora. Deixe os botões sem uso, pois este procedimento diz respeito à configuração normal de hora e data, e não à operação do cronômetro.
2. Selecione a posição da coroa para ajuste de data: Nos movimentos Seiko 8R46 e 8R48, puxe a coroa até o primeiro clique e gire-a no sentido anti-horário até que a data do dia anterior apareça; por exemplo, a Seiko instrui a ajustar a data para 5 quando a data desejada no calendário é 6.
3. Ajuste a hora e o alinhamento dos ponteiros: Nestes movimentos Seiko, puxe a coroa até o segundo clique quando o ponteiro pequeno de segundos atingir a posição das 12 horas; o ponteiro pequeno de segundos para nessa posição. Gire a coroa para avançar os ponteiros de hora e minuto até a mudança de data e, em seguida, até a hora desejada.
4. Confirme AM ou PM e a data: A Seiko especifica que avançar os ponteiros até que a data mude estabelece o período AM nos modelos 8R46 e 8R48. Continue até a hora desejada com a relação AM ou PM correta para que o calendário mude por volta da meia-noite, em vez de por volta do meio-dia.
5. Retorne a coroa: Empurre a coroa de volta para a posição normal pressionada de acordo com um sinal horário para que a cronometragem normal seja retomada. Se o modelo tiver uma coroa de rosca, trave-a de acordo com o manual de instruções após concluir o ajuste.
6. Confirme a cronometragem normal: Verifique se os ponteiros de hora e minuto mostram a hora desejada, se o ponteiro pequeno de segundos está se movendo e se a janela de data mostra a data do calendário desejada quando o relógio inclui uma.

Verificação de configuração: Confirme quatro estados antes de finalizar: a coroa está em sua posição normal pressionada, os ponteiros mostram a hora desejada, a relação AM ou PM produz a mudança de data pretendida e a janela de data mostra a data correta quando presente. Se o cronógrafo usar uma coroa de rosca, confirme também que ela foi travada de acordo com o manual de instruções específico do modelo.

Se o cronógrafo usar uma coroa de rosca, confirme também que ela foi travada de acordo com o manual de instruções específico do modelo.

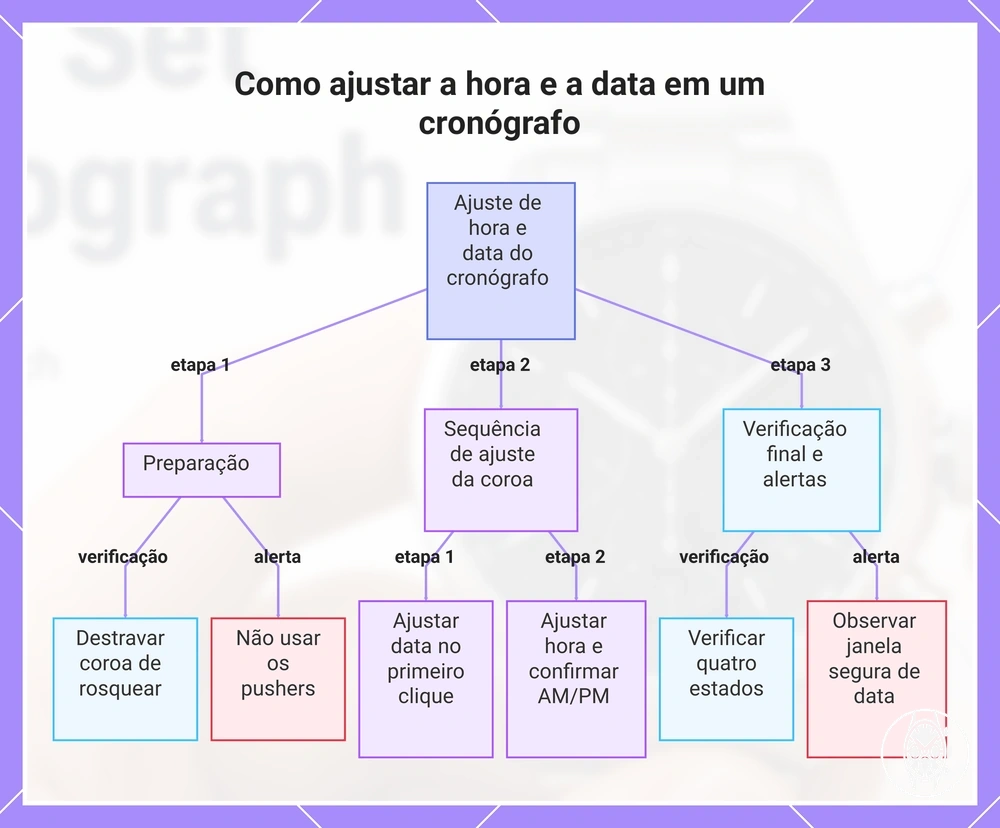

Este gráfico descreve as principais etapas e alertas para ajustar a hora e a data em um cronógrafo, usando como exemplo um Seiko 8R46/8R48.

Como preparar o cronógrafo antes da cronometragem

Prepare um cronógrafo antes da cronometragem confirmando o alinhamento zero, a função dos botões, a posição da coroa, o status de funcionamento e as restrições específicas do modelo, para que o cronômetro comece a partir de seu estado de prontidão documentado e a leitura do tempo decorrido não seja feita a partir de um ponto de partida incorreto. A Seiko especifica para seus movimentos 8R46 e 8R48 que o ponteiro central de segundos do cronômetro deve estar na posição 0 antes da cronometragem e que o Botão B retorna o cronômetro a 0 quando a reinicialização é necessária.

Verifique os controles e as condições operacionais antes de iniciar a medição: identifique os botões documentados de iniciar, parar e reiniciar, confirme a posição necessária da coroa e verifique se o cronógrafo está parado e pronto para reinicialização quando o modelo assim exigir. A Seiko especifica o Botão A para iniciar e parar e o Botão B para reiniciar nos modelos 8R46 e 8R48, e afirma que o cronômetro não pode operar quando a reserva de marcha indicada estiver abaixo de 10 horas; inicie a cronometragem somente após a exibição e os controles atenderem às condições de prontidão documentadas do modelo.

• Alinhamento zero: Se o cronógrafo estiver parado, verifique se o ponteiro do cronômetro está no marcador zero; nos movimentos Seiko 8R46 e 8R48, use o Botão B para reiniciar o ponteiro central de segundos do cronômetro para 0 quando necessário. Um ponto de partida zero confirmado evita que a próxima leitura de tempo decorrido comece com um deslocamento visível.
• Função dos botões: Antes de pressionar um controle, identifique qual botão realiza iniciar, parar e reiniciar no movimento específico. A Seiko atribui iniciar e parar ao Botão A e reiniciar ao Botão B nos modelos 8R46 e 8R48; usar a função documentada do botão evita aplicar essa sequência específica do modelo a um layout diferente.
• Posição da coroa: Verifique se a coroa está na posição de operação documentada antes da cronometragem. A Citizen especifica a posição 0 da coroa, a posição normal pressionada, para operação do cronógrafo em seu movimento H50; puxar a coroa para a posição 1 ou 2 enquanto mede o tempo decorrido para e reinicia esse cronógrafo, portanto, a cronometragem deve começar apenas com a coroa retornada à posição 0.
• Status de funcionamento: Se uma reinicialização for necessária, primeiro verifique se o movimento exige que o cronógrafo esteja parado. A Citizen especifica para seu movimento E210 que pressionar o Botão B enquanto o cronógrafo está parado reinicia os ponteiros do cronógrafo para a posição 0; confirmar o estado parado estabelece, portanto, a condição de reinicialização documentada antes de uma nova medição.
• Contexto de água ou impacto: Se o relógio estiver molhado, submerso ou tiver sofrido um impacto forte, verifique as instruções do modelo e as posições dos ponteiros antes de operar os botões. A Seiko instrui os usuários de relógios 8R46 e 8R48 a não operar os botões quando o relógio estiver molhado ou submerso, enquanto a Citizen afirma que um choque forte pode mover o ponteiro de minutos do cronógrafo H50 de sua posição 0; em qualquer condição, adie a cronometragem até que a restrição aplicável ou a verificação de alinhamento seja resolvida.
• Restrições específicas do modelo: Verifique qualquer limite de energia ou operacional declarado para o movimento antes da cronometragem. A Seiko especifica que o cronômetro dos modelos 8R46 e 8R48 não pode operar abaixo de uma reserva de marcha indicada de 10 horas, portanto, uma indicação abaixo desse limite significa que o cronômetro não está pronto para a medição de tempo decorrido.

Se o ponteiro do cronógrafo não estiver em zero antes da cronometragem, aplique primeiro o procedimento de reinicialização comum especificado para esse movimento; se o ponteiro retornar a zero, a exibição recuperou seu ponto de partida pretendido, enquanto um desalinhamento persistente pode exigir um procedimento separado de posição de referência ou recalibração, em vez de operação repetida ou forçada dos botões. As instruções do Citizen H50 distinguem a reinicialização normal do cronógrafo do ajuste quando o ponteiro de segundos do cronógrafo não retorna a 0, o que marca o limite entre esta verificação de preparação e reiniciar um relógio cronógrafo.

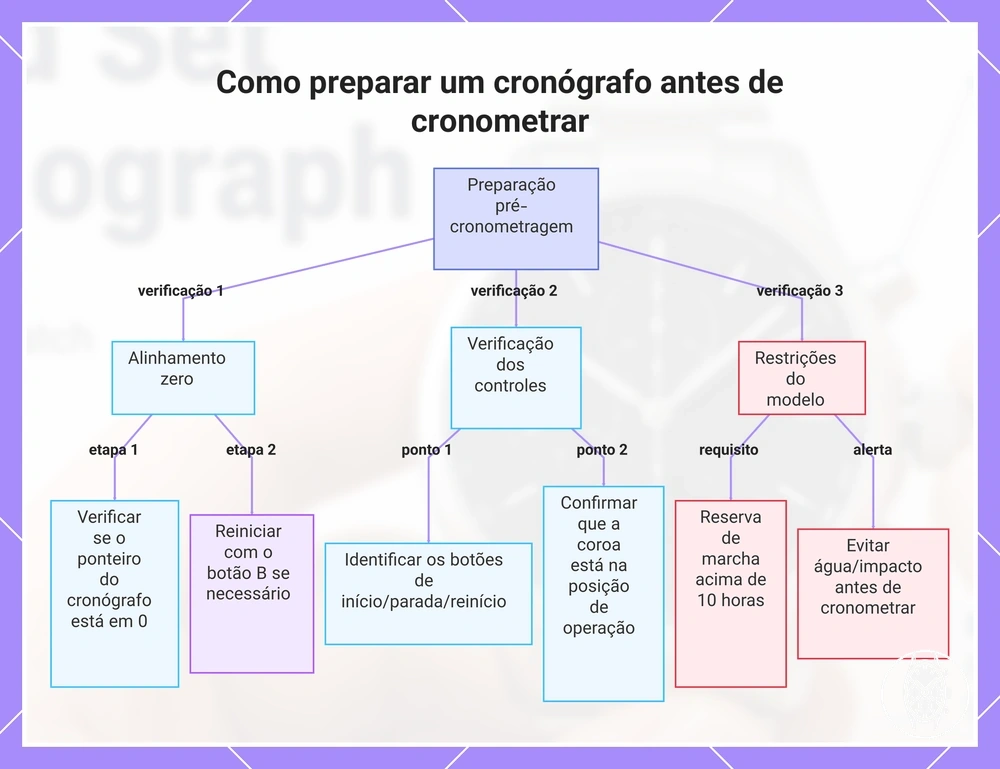

Este gráfico mostra as verificações e etapas essenciais para preparar um cronógrafo antes de iniciar a medição de tempo decorrido, incluindo alinhamento zero, verificação dos controles e restrições específicas do modelo.

Este gráfico mostra as verificações e etapas essenciais para preparar um cronógrafo antes de iniciar a medição de tempo decorrido, incluindo alinhamento zero, verificação dos controles e restrições específicas do modelo.

Verificando se o ponteiro do cronômetro está em zero

Antes de iniciar a cronometragem, o ponteiro do cronômetro ou o ponteiro central de segundos do cronógrafo deve estar alinhado com seu marcador zero para que a leitura do tempo decorrido comece a partir do ponto de referência pretendido. A Seiko especifica para seus cronógrafos V172, V174, V175 e V176 que a posição preliminar do ponteiro de segundos do cronômetro é 0 segundos, enquanto um ponteiro que não retorna a essa posição após a reinicialização normal exige um procedimento de alinhamento separado.

• Identifique o ponteiro: Verifique o ponteiro central de segundos do cronógrafo, em vez do ponteiro de segundos contínuos usado para a cronometragem normal. O estado de prontidão esperado é o alinhamento com o marcador zero do cronômetro.
• Verifique o marcador zero: Com a cronometragem parada, observe o ponto de referência do ponteiro de segundos do cronógrafo. Se o ponteiro indicar 0 segundos, o alinhamento zero está confirmado e a próxima ação é iniciar a cronometragem quando necessário.
• Verifique a resposta à reinicialização: Se o ponteiro do cronômetro estiver longe de zero após uma medição, use o comando de reinicialização normal do movimento somente com a cronometragem parada quando o manual de instruções especificar essa condição. Uma resposta de reinicialização que retorna o ponteiro a 0 segundos restaura o ponto de partida pretendido para a próxima leitura de tempo decorrido.
• Escolha a próxima ação: Se a reinicialização normal deixar o ponteiro de segundos do cronógrafo persistentemente longe de 0 segundos, interrompa a sequência de uso comum e siga o procedimento de posição de referência específico do movimento. As instruções do Seiko V176, por exemplo, separam a reinicialização normal do ajuste da posição preliminar do ponteiro de segundos do cronômetro para 0 segundos.

O desalinhamento persistente pertence à recalibração, e não ao uso comum do cronômetro, portanto, siga o procedimento específico do movimento para reiniciar um relógio cronógrafo em vez de repetir o comando de reinicialização ou presumir que o ponteiro está danificado.

Confirmando qual botão inicia, para e reinicia

Antes de uma tarefa importante de cronometragem, confirme a função de iniciar, parar e reiniciar de cada botão com um teste rápido para que uma resposta inesperada do cronômetro não cause erro de cronometragem ou uma reinicialização acidental. A Citizen especifica para o movimento 0510 que, com a coroa totalmente pressionada, o botão superior inicia e para o cronógrafo, enquanto o botão inferior o reinicia quando a cronometragem está parada; essa condição de pressionamento e atribuição de controle são específicas do movimento.

Para um teste prático, pressione o controle de início documentado e confirme que a medição de tempo decorrido começa, pressione o controle de parada documentado e confirme que o tempo exibido é mantido, então teste a reinicialização somente após o cronômetro ter parado. No Citizen 0510, a sequência é botão superior para iniciar, botão superior para parar e botão inferior para reiniciar; se um botão produzir uma resposta diferente ou resistir à operação normal, interrompa o teste e consulte o manual de instruções antes de usar o relógio para a tarefa de cronometragem.

Botão	Condição de pressionamento	Resposta do cronômetro	Resultado de uso seguro
Botão superior	Cronógrafo Citizen 0510 parado e pronto	Primeiro pressionamento inicia a cronometragem; o próximo pressionamento para a cronometragem	Confirme que o botão superior inicia e para conforme documentado antes de medir o evento importante.
Botão inferior	Cronometragem do Citizen 0510 parada	O pressionamento reinicia a exibição do cronógrafo para sua posição zero	Confirme o alinhamento zero antes de iniciar a próxima medição.

Como iniciar, parar e reiniciar a função de cronômetro

Para usar a função de cronômetro de um cronógrafo, a sequência típica é pressionar o botão designado para iniciar a cronometragem, pressioná-lo novamente para parar, ler o tempo decorrido na exibição e pressionar o botão de reinicialização designado após a cronometragem ter parado. A Seiko especifica para seu movimento 5X83 que o Botão A inicia e para o cronômetro e o Botão B o reinicia, portanto, esta atribuição de controle é um exemplo específico de modelo, não um layout universal de botões.

Use a reinicialização a partir do estado parado quando as instruções do movimento assim exigirem, pois reiniciar limpa o tempo decorrido medido e retorna a exibição do cronômetro para seu estado zero documentado.

Use a reinicialização a partir do estado parado quando as instruções do movimento assim exigirem, pois reiniciar limpa o tempo decorrido medido e retorna a exibição do cronômetro para seu estado zero documentado. A Seiko especifica para o 5X83 que, se os ponteiros do cronômetro estiverem se movendo, o Botão A é usado para pará-los antes que o Botão B os reinicie; o movimento também suporta ações de reinício e parada para medição de tempo decorrido acumulado.

1. Confirme a prontidão: Verifique se o cronômetro do cronógrafo está pronto para uma nova medição e se seus ponteiros mostram o estado inicial documentado. Para o Seiko 5X83, os ponteiros de 1/20 de segundo e de segundos do cronômetro retornam à posição de 0 segundo antes de uma nova sequência de cronometragem.
2. Inicie a cronometragem: Pressione o botão de início documentado uma vez. No Seiko 5X83, pressionar o Botão A inicia a função de cronômetro e a exibição do cronógrafo começa a registrar o tempo decorrido.
3. Pare a cronometragem: Pressione o botão de parada documentado quando o evento medido terminar. No Seiko 5X83, pressionar o Botão A novamente para o cronômetro e deixa o tempo decorrido medido na exibição para leitura.
4. Leia ou reinicie se suportado: Leia o tempo decorrido enquanto o cronômetro está parado; se a cronometragem cumulativa for suportada, use o botão de início documentado para retomar a partir do valor acumulado. A Seiko especifica que iniciar e parar podem ser repetidos no 5X83 para medição de tempo decorrido acumulado.
5. Reinicie após parar: Depois que a cronometragem for parada e o tempo decorrido for lido, pressione o botão de reinicialização documentado. A Seiko especifica o Botão B para reinicialização no 5X83, retornando os ponteiros do cronômetro às suas posições zero documentadas para a próxima medição.
6. Confirme o retorno a zero: Verifique a exibição antes de iniciar outra medição. Se um botão apresentar resistência anormal ou não produzir a resposta de exibição documentada, pare de pressioná-lo e consulte o manual de instruções do relógio, em vez de aplicar mais força.

Para um cenário ilustrativo de cronometragem de 45 segundos, inicie o cronômetro em 0 segundos, pare-o quando o evento terminar aos 45 segundos, leia o tempo decorrido de 45 segundos enquanto a exibição está parada e, em seguida, reinicie-o. O valor de 45 segundos é hipotético, não uma especificação do Seiko 5X83; ele demonstra por que a leitura do tempo decorrido deve ser feita antes que o comando de reinicialização limpe a medição.

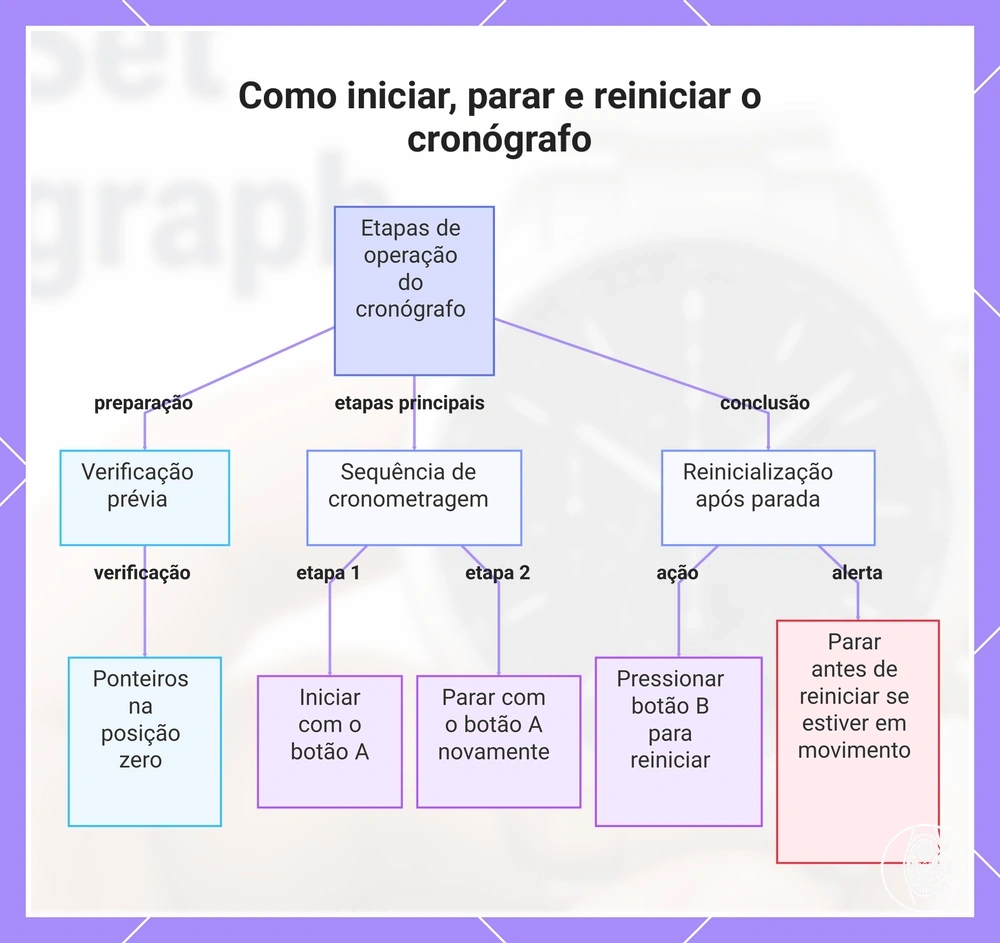

Este gráfico mostra a sequência passo a passo para usar o cronógrafo, incluindo verificações prévias, ações de cronometragem e o procedimento de reinicialização com um alerta sobre a ordem correta.

Como ler o tempo decorrido nos submostradores do cronógrafo

Leia o tempo decorrido em um cronógrafo combinando o ponteiro de segundos do cronógrafo com o contador de minutos e, quando o movimento incluir um, o contador de horas; os segundos contínuos pertencem à cronometragem normal e não fazem parte do total do cronômetro. A Seiko especifica que seu movimento 8R46 mede até 30 minutos com um ponteiro central de segundos do cronômetro e um ponteiro de minutos do cronômetro, enquanto o 8R48 adiciona um ponteiro de horas do cronômetro e mede até 12 horas.

Use as marcações da escala e as instruções do movimento para identificar o valor mostrado por cada registro, pois a condição de leitura pode mudar dentro da faixa de cronometragem.

Use as marcações da escala e as instruções do movimento para identificar o valor mostrado por cada registro, pois a condição de leitura pode mudar dentro da faixa de cronometragem. A Seiko especifica que o contador de minutos do 8R48 completa uma rotação a cada 30 minutos, portanto, a posição do contador de horas é usada para determinar se a indicação de minutos é lida diretamente ou com 30 minutos adicionados.

Parte da exibição	Valor mostrado	Condição de leitura	Interpretação
Ponteiro de segundos do cronógrafo	Segundos decorridos	Leia durante a cronometragem ou após o cronômetro ter parado	Combine os segundos indicados com os valores aplicáveis de minutos e horas decorridos.
Contador de minutos	Minutos decorridos	Leia de acordo com suas marcações de escala e ciclo do contador	A Seiko especifica um contador de minutos do cronômetro de 30 minutos em ambos os modelos 8R46 e 8R48; no 8R48, a posição do contador de horas determina se 30 minutos devem ser adicionados.
Contador de horas	Horas decorridas	Use apenas quando o movimento incluir um registro de horas decorridas	A Seiko especifica um ponteiro de horas do cronômetro com uma faixa máxima de cronometragem de 12 horas no 8R48; o 8R46 não inclui este ponteiro de horas do cronômetro.
Segundos contínuos	Segundos da cronometragem normal	Leia como a exibição de segundos comum	Não adicione segundos contínuos ao tempo decorrido; a Seiko identifica o ponteiro pequeno de segundos separadamente do ponteiro central de segundos do cronômetro nos modelos 8R46 e 8R48.
Marcações da escala	Valores graduados atribuídos a um ponteiro ou registro	Corresponda a posição do ponteiro à escala documentada e ao ciclo do contador	As marcações determinam o valor mostrado para aquela parte da exibição e evitam que um contador do cronômetro seja confundido com um registro de hora normal.
Faixa máxima de cronometragem	30 minutos no Seiko 8R46; 12 horas no Seiko 8R48	Limites declarados pelo fabricante para estes dois movimentos	Use o limite documentado do movimento em vez de aplicar qualquer uma das faixas de cronometragem a outro cronógrafo.

Para um exemplo numérico, a Seiko mostra uma leitura de tempo decorrido do 8R46 de 20 minutos e 10 segundos, combinando o ponteiro de minutos do cronômetro com o ponteiro central de segundos do cronômetro. No 8R48, a Seiko mostra 6 horas, 20 minutos e 10 segundos quando o contador de minutos está na primeira metade de 30 minutos da hora, e 6 horas, 50 minutos e 10 segundos quando 30 minutos devem ser adicionados à indicação de minutos; esses exemplos mostram por que o contador de horas e o ciclo do contador de minutos devem ser lidos juntos. A distinção mais ampla entre essas exibições é abordada em chronograph functions and subdials.

A distinção mais ampla entre essas exibições é abordada em chronograph functions and subdials .

Contraste dos segundos contínuos: A Rotary especifica para seu Cronógrafo Esportivo GB05450/59 que o submostrador às 6 horas mostra os segundos contínuos, o submostrador às 9 horas mostra os minutos decorridos e o ponteiro principal de segundos do cronógrafo mostra os segundos decorridos. No exemplo da Rotary, um contador de minutos em 4 minutos e o ponteiro principal do cronógrafo em 8 segundos produzem uma leitura de tempo decorrido de 4 minutos e 8 segundos, enquanto o submostrador de segundos contínuos é excluído do cálculo.

Como usar uma escala taquimétrica quando o relógio possui uma

Uma escala taquimétrica converte segundos decorridos sobre uma unidade conhecida de distância ou produção medida em uma taxa estimada. A TAG Heuer explica que, se um relógio possui essa escala, cronometrar uma milha ou quilômetro conhecido e ler onde o ponteiro de segundos do cronógrafo encontra as marcações taquimétricas fornece a taxa correspondente em unidades por hora.

Uma escala taquimétrica converte segundos decorridos sobre uma unidade conhecida de distância ou produção medida em uma taxa estimada.

A escala taquimétrica pode aparecer no bisel ou ao redor do mostrador como uma escala em forma de anel capilar, mas sua localização e marcações são específicas do modelo. A leitura é significativa apenas quando a distância ou produção medida é conhecida e os pontos de início e parada são cronometrados de forma consistente, portanto, a precisão da cronometragem afeta diretamente a taxa estimada.

1. Escolha uma unidade conhecida: Selecione uma unidade medida, como 1 quilômetro ou 1 milha. A unidade conhecida fornece a distância fixa necessária para que a escala taquimétrica expresse uma taxa.
2. Inicie a cronometragem: Inicie o cronógrafo quando o objeto cruzar o início da distância medida. O ponteiro de segundos do cronógrafo registra então os segundos decorridos para aquela unidade.
3. Pare após a unidade: Pare a cronometragem quando o objeto atingir o final da distância medida. O ponteiro de segundos do cronógrafo parado preserva o valor de segundos decorridos usado para a leitura da taxa.
4. Leia a escala: Leia o valor no bisel taquimétrico ou anel capilar onde o ponteiro de segundos do cronógrafo aponta. A TAG Heuer explica que este valor representa a taxa estimada em unidades correspondentes por hora quando uma unidade foi cronometrada.
5. Qualifique o resultado: Trate a leitura como uma estimativa, pois uma distância medida imprecisa ou um início ou parada adiantado ou atrasado altera o valor de segundos decorridos e, portanto, a taxa exibida. Verifique as instruções do relógio se sua escala taquimétrica usar marcações ou condições operacionais diferentes.

Por exemplo, a TAG Heuer apresenta um caso em que 1 milha é percorrida em 30 segundos e o ponteiro de segundos do cronógrafo aponta para 120 na escala taquimétrica, correspondendo a uma estimativa de 120 milhas por hora. O mesmo princípio de uma unidade se aplica quando a unidade conhecida é 1 quilômetro, caso em que o valor da escala é interpretado como quilômetros por hora.

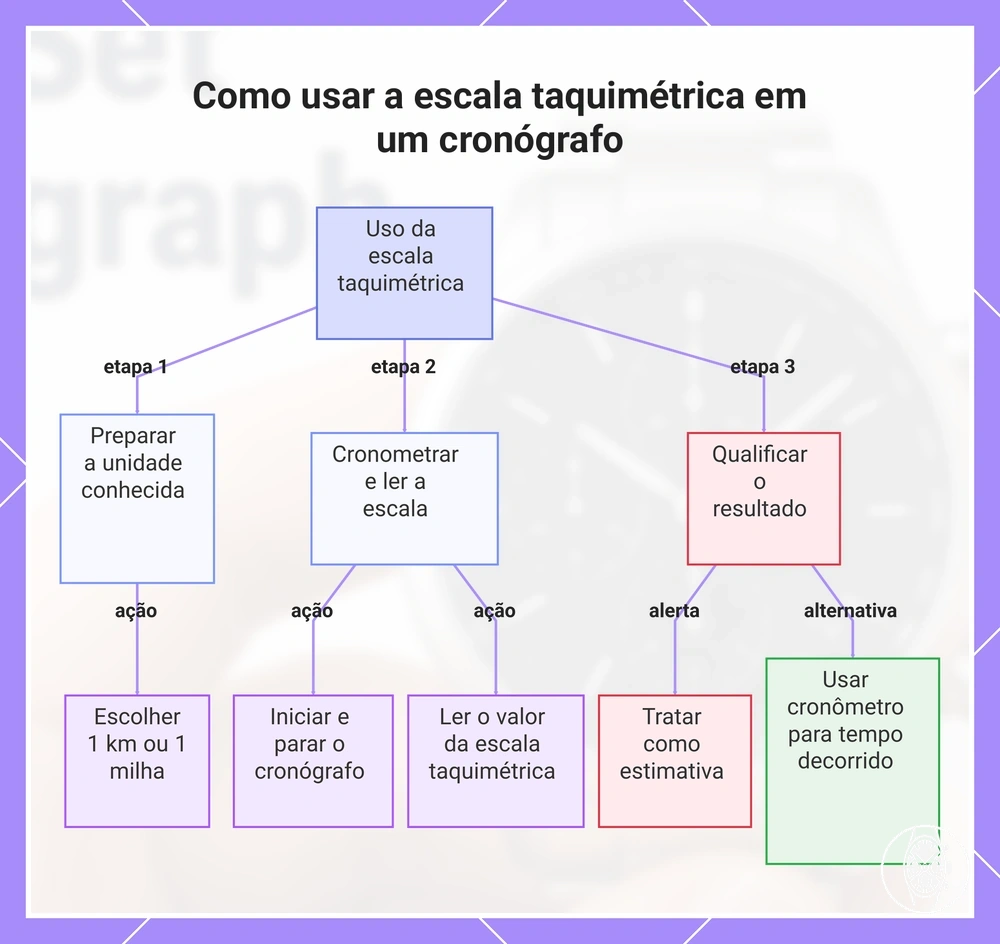

Este gráfico descreve as etapas para estimar a velocidade usando uma escala taquimétrica, incluindo condições e limitações essenciais.

Quando os ponteiros do cronógrafo precisam de recalibração em vez de reinicialização normal

Os ponteiros do cronógrafo precisam de recalibração quando não retornam à sua posição zero especificada após uma reinicialização normal, em vez de simplesmente estarem parados longe de zero durante a cronometragem comum. A Seiko especifica para os movimentos V172, V174 e V175 uma posição preliminar do cronômetro de 0 segundos e 0 minutos, enquanto o V176 usa 00 para o ponteiro de 1/20 de segundo mais 0 segundos e 0 minutos; uma posição de repouso persistente fora dessas referências indica que o procedimento de alinhamento de ponteiros específico do modelo deve ser verificado.

Uma reinicialização normal limpa uma medição concluída do cronômetro, enquanto a recalibração realinha um ponteiro do cronógrafo cuja posição de reinicialização permanece incorreta.

Uma reinicialização normal limpa uma medição concluída do cronômetro, enquanto a recalibração realinha um ponteiro do cronógrafo cuja posição de reinicialização permanece incorreta. Use o procedimento documentado para reiniciar um relógio cronógrafo primeiro: se os ponteiros do cronógrafo retornarem aos seus marcadores zero, continue o uso normal; se o desalinhamento persistir, use apenas o modo de calibração e a sequência de botões especificados para esse movimento.

• Posição do ponteiro: Se os ponteiros do cronógrafo retornarem aos marcadores zero especificados após a reinicialização normal, a recalibração não é indicada por essa verificação. Se eles permanecerem deslocados, a Seiko identifica uma posição preliminar incorreta nos V172, V174, V175 e V176 como uma condição que exige ajuste de posição.
• Resposta à reinicialização normal: Execute a reinicialização documentada enquanto o cronômetro estiver no estado parado exigido e observe o resultado. Nos Seiko V172, V174 e V175, o resultado de referência é 0 segundos e 0 minutos; no V176, é 00 para o ponteiro de 1/20 de segundo mais 0 segundos e 0 minutos.
• Estado da bateria ou do movimento: Verifique a bateria, a carga ou o estado do movimento do relógio antes de tratar a não operação como desalinhamento. A Seiko afirma que esses movimentos solares não podem operar o cronômetro enquanto o ponteiro de segundos comum estiver se movendo em intervalos de dois segundos; carregar até que ele retome os intervalos de um segundo é a condição especificada antes de continuar a verificação do cronômetro.
• Impacto recente: Se o relógio foi derrubado ou sofreu um impacto recentemente, execute a reinicialização normal documentada e inspecione a posição zero antes de entrar no modo de calibração. A Seiko afirma que um impacto forte pode perturbar a posição preliminar, e a Citizen especifica para o movimento H50 que um choque forte pode mover o ponteiro de minutos do cronógrafo para longe de 0 minutos.
• Sequência dos botões: Use a sequência específica do movimento em vez de transferir controles de outro cronógrafo. A Citizen especifica para o movimento B620 que a coroa é puxada em dois passos, o botão superior direito é mantido pressionado por 2 segundos e esse botão é então usado para mover o ponteiro de segundos do cronógrafo para 0 segundos antes de o procedimento ser concluído.
• Modo de calibração: Entre no modo de calibração apenas conforme especificado pelo fabricante. No Seiko V176, a coroa é puxada até o segundo clique e o Botão A é mantido pressionado por 3 segundos para selecionar sucessivamente os ponteiros do cronômetro; o Botão B então posiciona o ponteiro de 1/20 de segundo em 00, o ponteiro de segundos em 0 segundos e o ponteiro de minutos em 0 minutos.

Essas verificações separam o desalinhamento persistente dos ponteiros de problemas mais amplos de botão, bateria, água ou estado do movimento. Se o cronógrafo ainda apresentar comportamento anormal após as verificações documentadas de energia, reinicialização e alinhamento, passe para solução de problemas do cronógrafo em vez de repetir a recalibração como solução geral.

Essas verificações separam o desalinhamento persistente dos ponteiros de problemas mais amplos de botão, bateria, água ou estado do movimento.

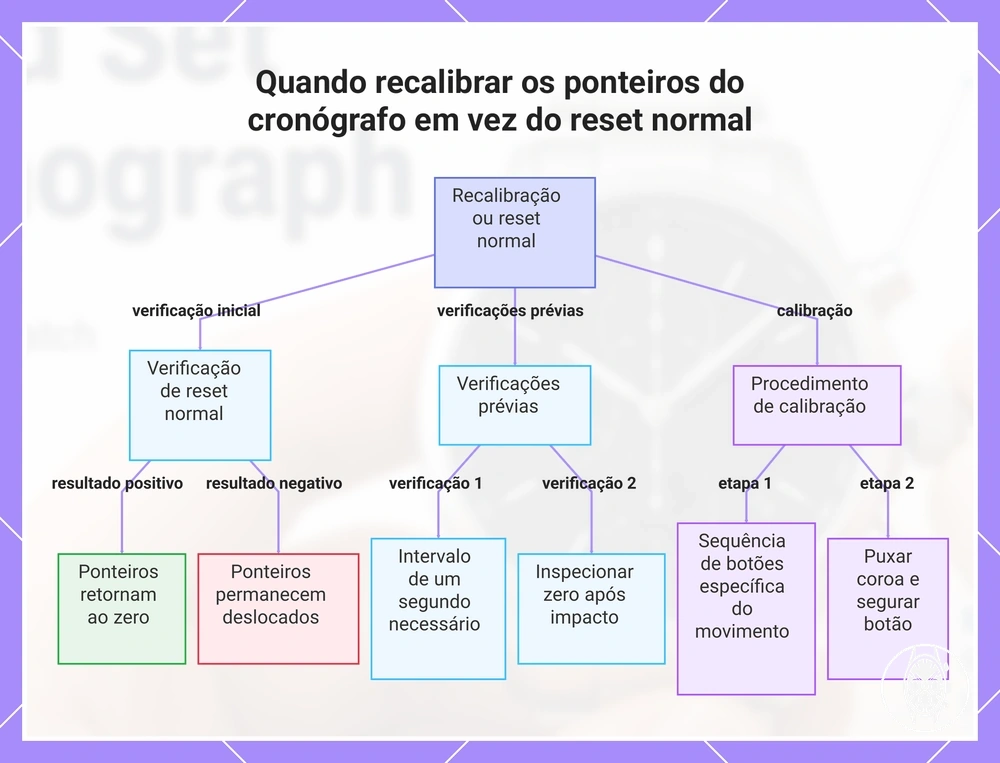

Este gráfico descreve o processo para distinguir entre um reset normal e a necessidade de recalibração, incluindo a verificação inicial do reset, as verificações prévias e as etapas de calibração.

Erros comuns de configuração e uso do cronômetro a evitar

Erros comuns de cronógrafo envolvem o estado da cronometragem, a posição da coroa, a pressão nos botões, a exposição à água, o alinhamento zero ou limites específicos do modelo; a ação mais segura é parar e confirmar a condição operacional documentada antes de continuar. A Seiko especifica, por exemplo, que os ponteiros do cronômetro em movimento em seu 5X83 devem ser parados antes da reinicialização, enquanto seus movimentos 8R46 e 8R48 restringem o ajuste manual da data entre 20h e 2h.

Esses erros são problemas de uso evitáveis, não prova de defeito no relógio.

Esses erros são problemas de uso evitáveis, não prova de defeito no relógio. Um controle resistente, uma resposta inesperada da exibição ou um layout de mostrador desconhecido devem levar a uma verificação da coroa, trava dos botões, estado da cronometragem e do manual de instruções, em vez de pressão adicional ou uma sequência de controle assumida.

• Reinicializar durante a cronometragem: O risco é usar um comando de reinicialização fora da condição de parada documentada do movimento. A Seiko especifica para o 5X83 que os ponteiros do cronômetro em movimento são primeiro parados com o Botão A e depois reiniciados com o Botão B; a ação mais segura preserva a sequência de reinicialização pretendida e retorna a exibição ao seu estado de reinicialização documentado.
• Forçar os botões: A resistência pode indicar um botão de rosca travado ou outra condição operacional, em vez de necessidade de maior pressão. A Seiko especifica em modelos com botões de travamento por rosca que o controle deve ser destravado antes do uso; a ação mais segura é parar, verificar o estado da trava e o manual de instruções, e operar o botão somente quando sua condição documentada for atendida.
• Ajuste de data em horário inadequado: Alterar o calendário durante o período restrito de mudança de data do movimento pode interferir no avanço correto do calendário. A Seiko especifica uma janela restrita de ajuste de data entre 20h e 2h para os movimentos 8R46 e 8R48; a ação mais segura é ajustar a data fora desse intervalo de seis horas usando a posição da coroa documentada.
• Usar os botões durante exposição à água: A resistência à água não estabelece, por si só, que os botões do cronógrafo devem ser operados enquanto molhados ou submersos. A Seiko instrui os usuários de modelos aplicáveis com botões de travamento por rosca a não operar os botões quando o relógio estiver molhado ou submerso; a ação mais segura é não tocar nos botões até que a condição operacional documentada seja restaurada.
• Ignorar o alinhamento zero: Iniciar uma medição com os ponteiros do cronógrafo longe de sua posição zero documentada pode criar um deslocamento na leitura do tempo decorrido. A Seiko especifica para o 5X83 que os ponteiros de 1/20 de segundo e de segundos do cronômetro devem retornar a 0 segundos antes de uma nova medição; a ação mais segura é confirmar primeiro a resposta normal de reinicialização e o alinhamento zero.
• Presumir que todo layout de mostrador é idêntico: A posição de um botão, submostrador ou ponteiro em um cronógrafo não deve ser atribuída à mesma função em outro modelo sem verificação. A Seiko observa que a orientação e o design da exibição podem diferir conforme o modelo, portanto, a ação mais segura é corresponder o layout visível do mostrador e os controles ao manual de instruções antes da cronometragem.
• Deixar uma coroa de rosca destravada: Em um modelo com coroa de rosca, concluir uma alteração de ajuste sem retornar a coroa ao seu estado travado documentado deixa a configuração incompleta. A Seiko instrui os usuários de modelos aplicáveis 8R46 e 8R48 a destravar a coroa antes do ajuste e travá-la novamente após o uso; a ação mais segura é concluir essa sequência da coroa antes de retomar o uso normal.

Se um problema de botão, condição de bateria ou movimento, condição de umidade ou resposta de reinicialização anormal persistir após essas verificações mais seguras, passe das orientações de uso normal para solução de problemas do cronógrafo em vez de repetir controles que não estão produzindo a resposta documentada.
