Points Clés
| Caractéristiques | Valeur |
|---|---|
| Taille d’affichage | 1.77 pouces |
| Résolution | 128×160 |
| Tension de fonctionnement | 2.5V-3.3V |
| Interface | Port parallèle MCU8080 |
Description du produit

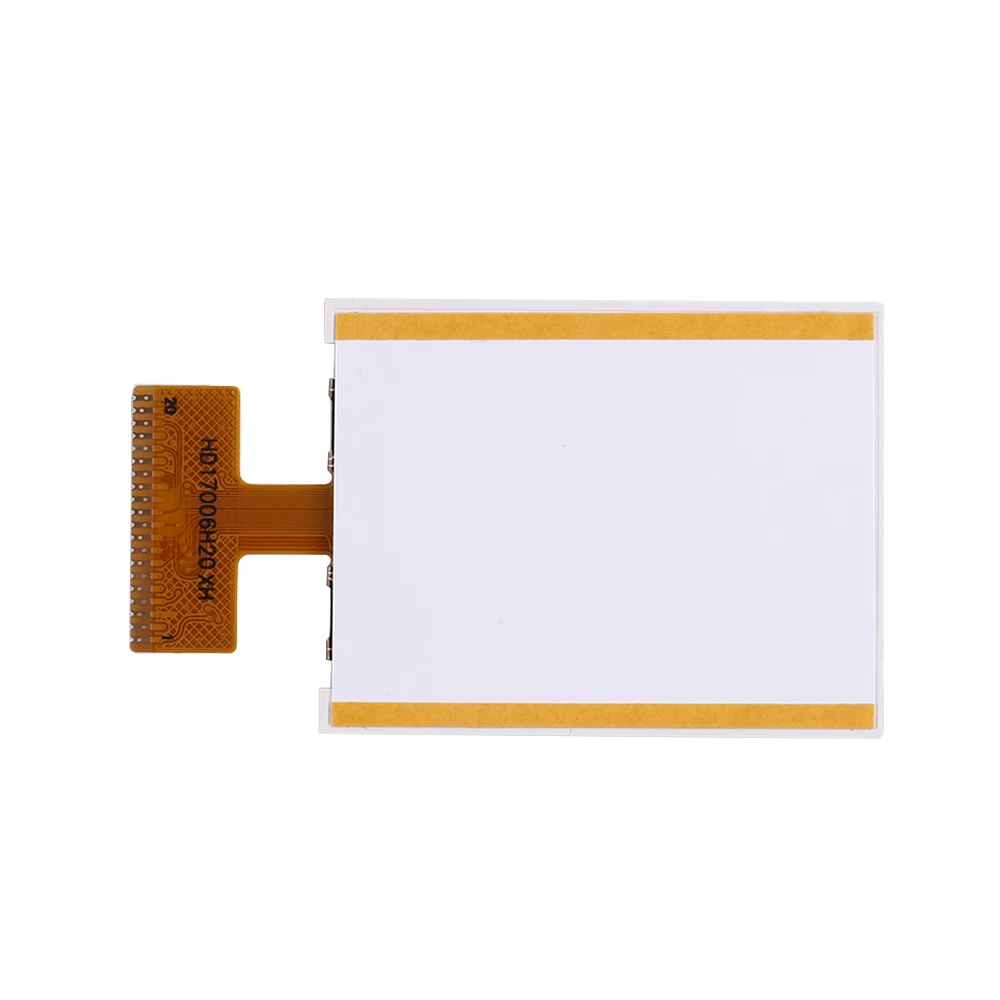

Le Module d’affichage à écran couleur LCD TFT est un écran LCD TFT 1.77 pouces. Il peut être programmé pour afficher différents contenus.
Caractéristiques
- Grand écran de 1.77 pouces
- Haute résolution de 128×160
- Affichage de la couleur rvb
Paramètres
- Nom du produit: écran LCD TFT 1.77 pouces
- Taille d’affichage: 1.77 pouces
- Résolution: 128×160
- Affichage de l’angle de vue: 12 heures
- Puce de pilote: ST7735S
- Type d’interface: port parallèle MCU8080

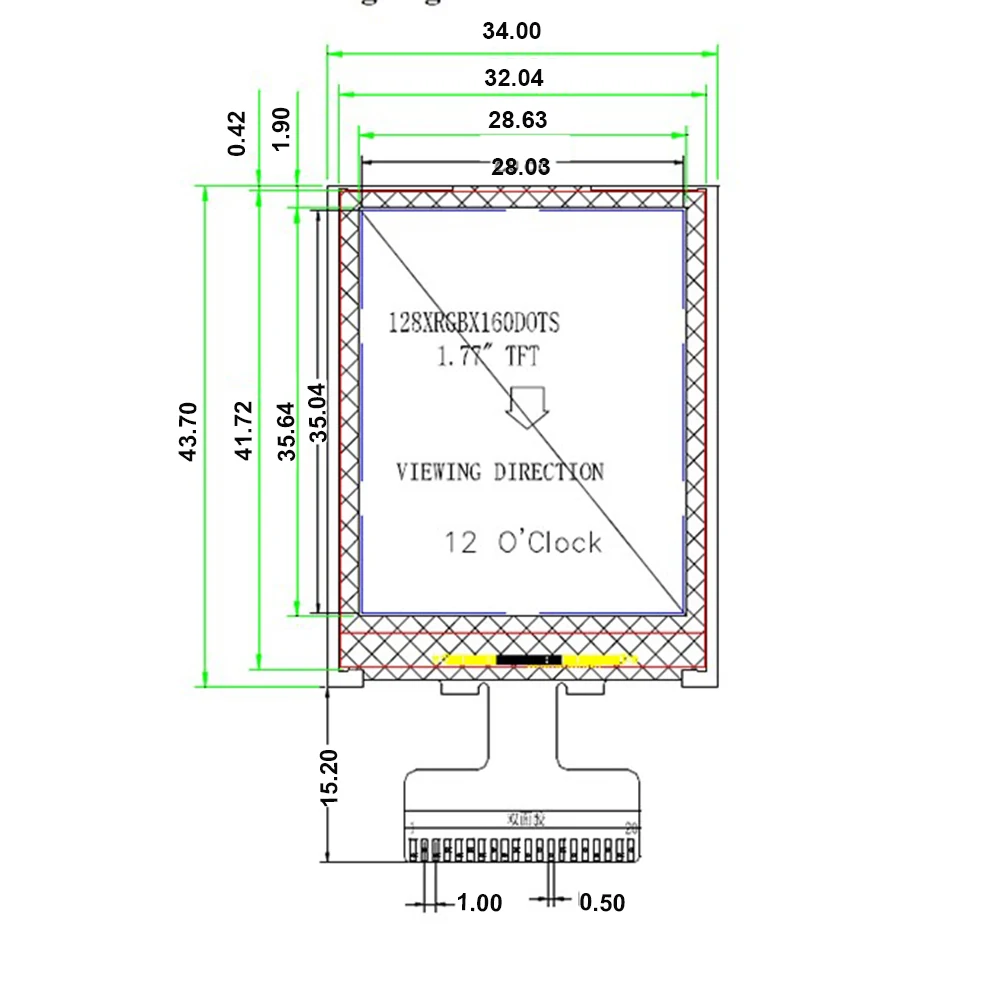

- Zone d’affichage: 28.03×35.04
- Tension de fonctionnement: 2.5V-3.3V
- Couleur d’affichage: RVB
- Température de travail: -20 ℃ ~ 70 ℃
- Humidité de travail: 5% ~ 95% HR

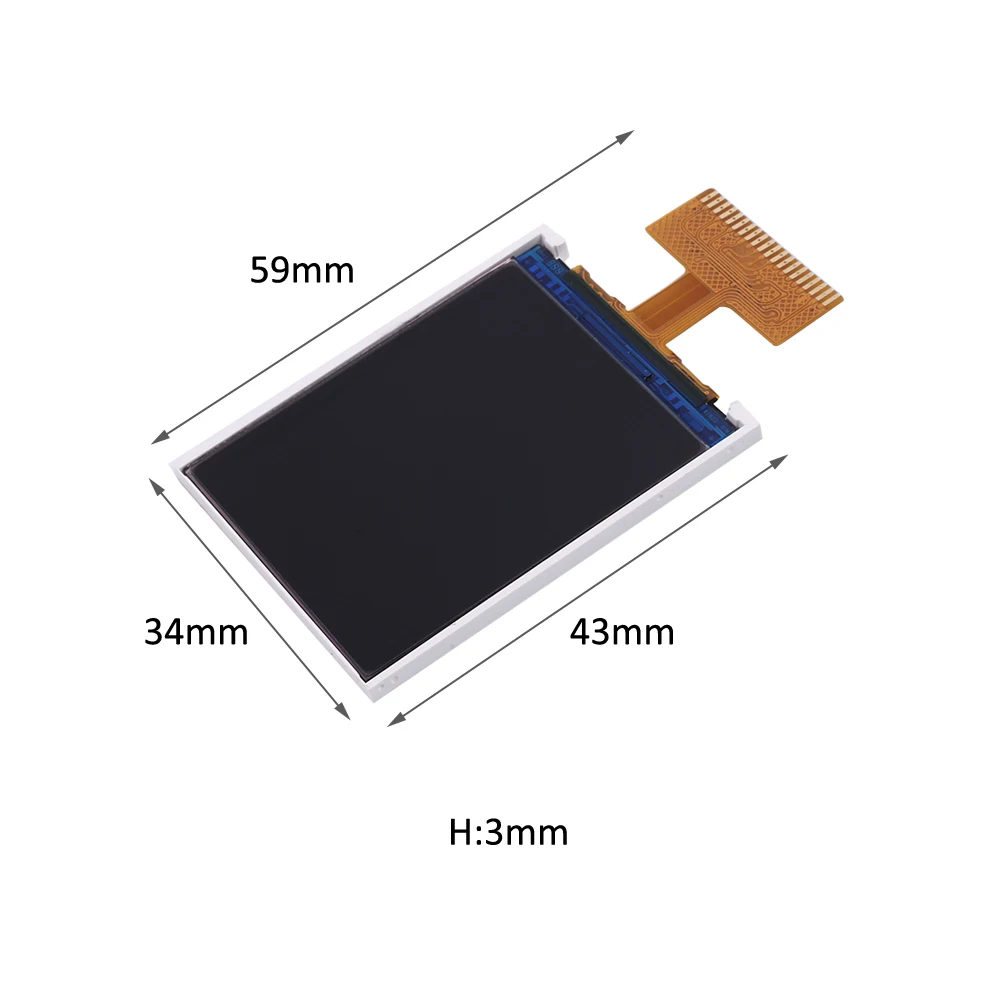

- Taille: 59x34x3mm

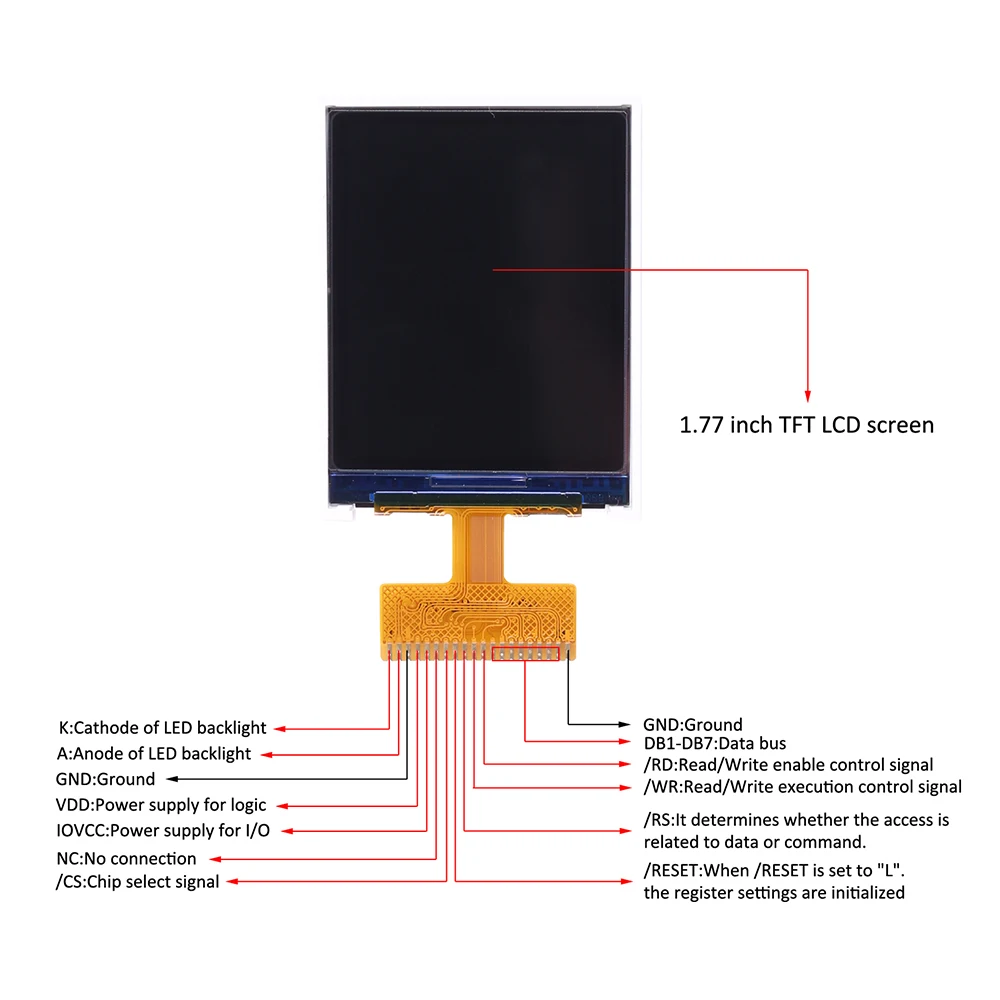

Pin Description
- K: Cathode de rétro-éclairage LED
- A: Anode de rétro-éclairage LED
- GND: sol
- VDD: alimentation pour la logique
- IOVCC: alimentation pour e/s
- /CS: le signal de sélection de puce, quand/CS = « L », la sélection de puce devient active, et l’entrée-sortie de données/commande est activée
- /RESET: quand/RESET est réglé sur « L ». Les paramètres du registre sont initialisés
- /RS: il détermine si l’accès est lié aux données ou à la commande. /RS = « H »: indique que les signaux sur D[7:0] sont des données d’affichage. /RS = « L »: indique que les signaux sur D[7:0] sont de commande.
- /WR: signal de contrôle d’exécution en lecture/écriture
- /RD: lecture/écriture activer le signal de contrôle
Paquet
- 1pc * 1.77 pouces TFT écran LCD
Avis des clients
Il n’y a pas d’avis disponibles pour ce produit pour le moment.
Mon avis sur le Module d’affichage à écran 1.77 pouces
Le Module d’affichage à écran 1.77 pouces est un écran LCD TFT polyvalent avec une résolution de 128×160. Sa taille compacte en fait un choix idéal pour de nombreux projets électroniques. L’affichage couleur rvb est lumineux et clair, offrant une excellente qualité d’image.
Les paramètres de fonctionnement, tels que la tension de fonctionnement et la plage de température de travail, sont adaptés à de nombreuses applications. De plus, l’interface de port parallèle MCU8080 permet une connexion facile à un microcontrôleur.
Cependant, il est important de noter que ce module d’affichage nécessite des compétences en soudage pour être correctement connecté. Il est recommandé de suivre les instructions fournies par le fabricant lors de l’installation de cet écran.
FAQ
Question 1: Quelle est la résolution de l’écran?
La résolution de l’écran est de 128×160 pixels.
Question 2: Quelle est la taille de l’écran?
L’écran a une taille de 1.77 pouces.
Question 3: Quelle est la tension de fonctionnement de ce module d’affichage?
La tension de fonctionnement est de 2.5V-3.3V.
